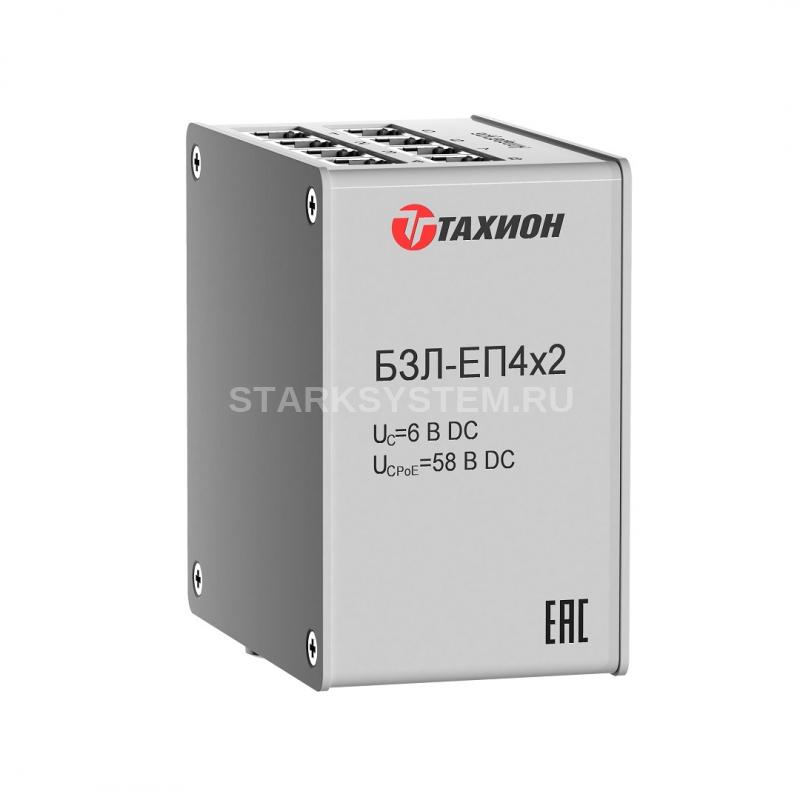

Тахион БЗЛ-ЕП4х2

Описание Тахион БЗЛ-ЕП4х2

Блок защиты БЗЛ-ЕП4х2 предназначен для защиты от импульсных перенапряжений 8-ми портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).

Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.

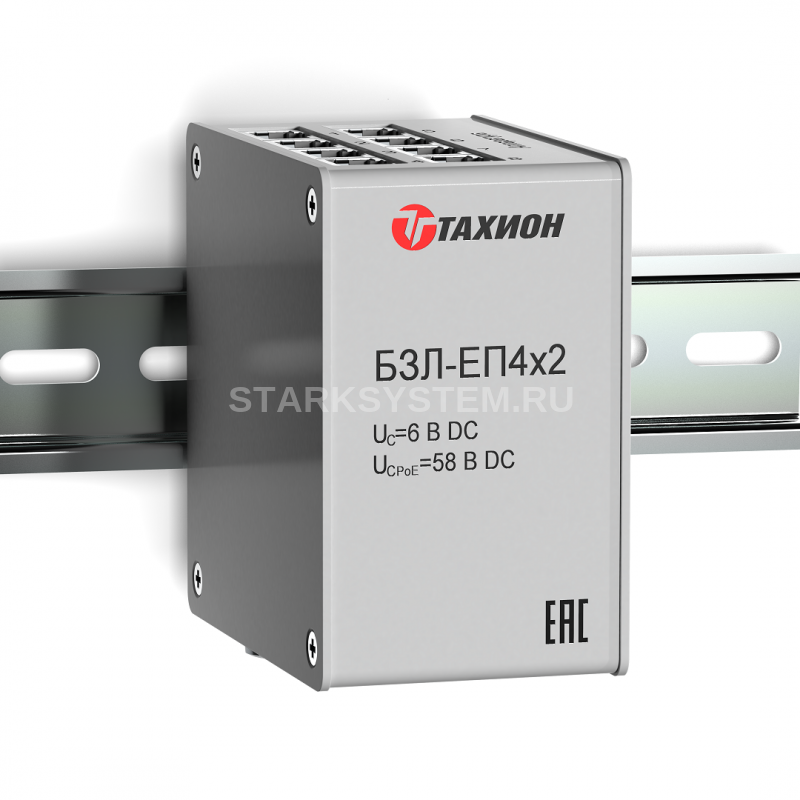

Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно БЗЛ-ЕП4х2 выполнен в алюминиевом корпусе с креплением на 35мм DIN-рейку. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

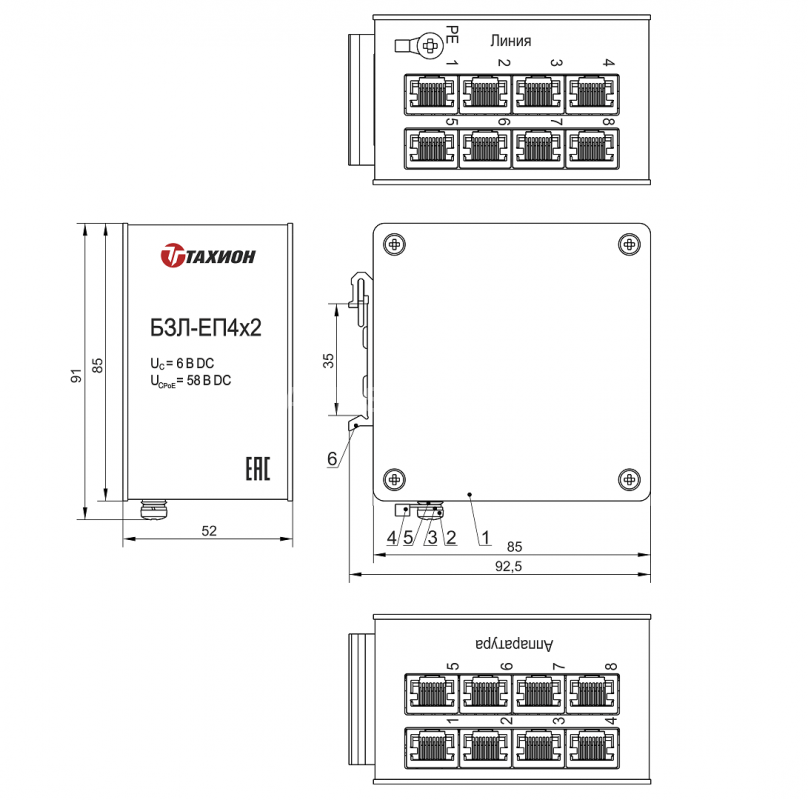

СОСТАВ И ГАБАРИТНЫЕ РАЗМЕРЫ

1.	Корпус с платой
2.	Винт М4х12
3.	Гровер 4
4.	Кольцевой кабельный наконечник
5.	Шайба контактная 4
6.	Переходник на DIN-рейку

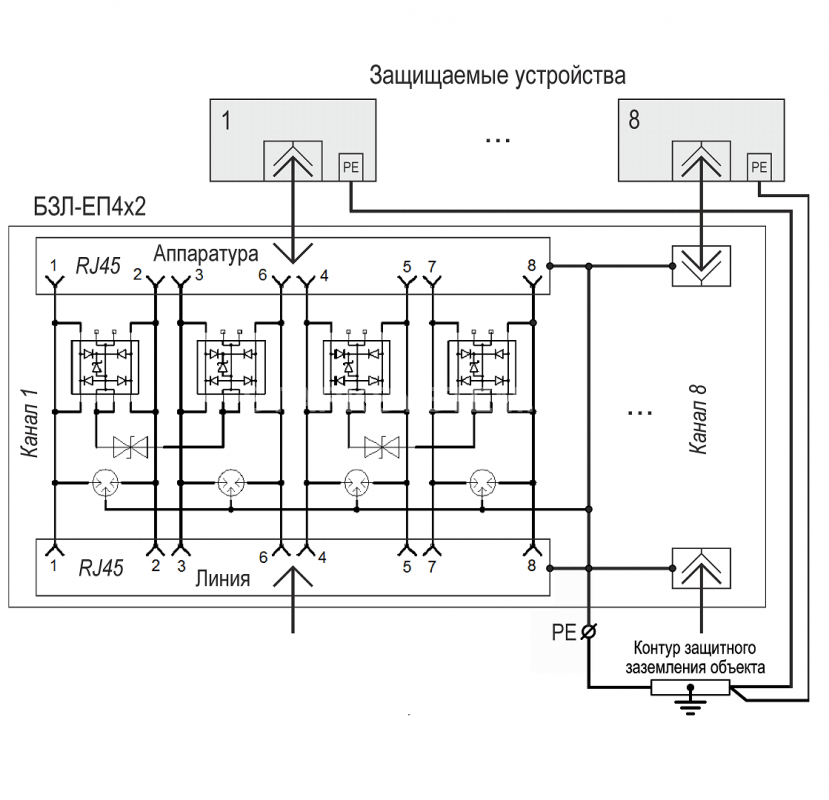

СХЕМА ПОДКЛЮЧЕНИЯ

Технические характеристики Тахион БЗЛ-ЕП4х2

Технические характеристики Линии данных Линий питания

Количество защищаемых портов	8
Защищаемые пары	(1-2),(3-6),(4-5) и (7-8)	(1,2-3,6) и (4,5-7,8)
Макс. длительное рабочее напряжение Uc	6 В DC	58 В DC
Номинальный рабочий ток In	600 мА	1200 мА
Номинальный ток разряда (8/20 мкс) In линия-линия C1/ линия-земля C2	100 А / 2 кА	100 А / 2 кА
Уровень напряжения защиты Up при In Линия-линия / линия-земля, не более	20 В/ 550 В	120 В / 550 В
Уровень напряжения защиты Up при 1кВ/мкс: Линия-линия / линия-земля, не более	15 В / 550 В	90 В / 550 В
Время срабатывания Ta Линия-линия / линия-земля	<10нс /<100 нс	<10нс /<100 нс
Вносимое затухание	<2 дБ (<250МГц)	–
Диапазон рабочих температур	– 55С – +85С
Габаритные размеры	52х91х92,5 мм
Тип подключения (Вход-Выход)	RJ45- RJ45
Вес в упаковке	0,35 кг
Категория испытаний по МЭК 61643-21	С1, С2
