Тахион КМ-4

Описание Тахион КМ-4

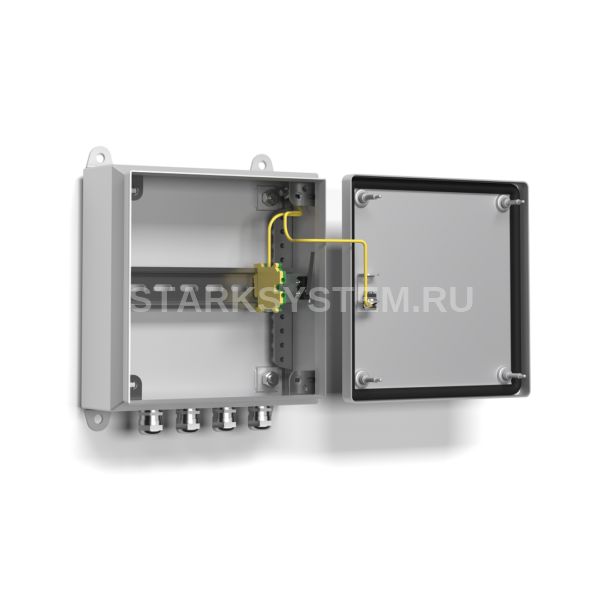

Коробки монтажные серии КМ (далее изделия) предназначены для установки в них элек-тронных (КМ-4) или электроустановочных (КМ-5, КМ-6) устройств и защиты их от воздействия окружающей среды. Изделие оборудовано тамперным контактом для сигнализации о несанкцио-нированном доступе. Климатическое исполнение коробок соответствует УХЛ1,5 ГОСТ 15150-69. Степень защиты IP66. Класс защиты: IP66. Описание изделий:

• В коробке КМ-4 установлена 35 мм DIN-рейка для крепления на ней электронных устройств, например, одного, двух или трех устройств защиты от импульсных перенапряжений УЗИП.
• В коробке КМ-5 установлена клеммная колодка с 6-ю зажимами под провод сечением до 6 мм² для коммутации цепей питания аппаратуры или других электрических цепей.
• В коробке КМ-6 установлен плинт с неразмыкаемыми контактами на 10 пар LSA-PLUS 2/10 для разветвления и коммутации линий связи или других соединительных линий.

Все коробки имеют 5 гермовводов. Кронштейн для крепления на опоры d = 115 ÷ 135 мм (другой размер – под заказ) - приобретается по отдельной заявке.

Наименование	КМ-4	КМ-5	КМ-6
Гермоввод PG11 - Ø кабеля 10 ÷ 6 мм	4 шт.	4 шт.	4 шт.
Гермоввод PG7 - Ø кабеля 6 ÷ 3,5 мм	1 шт.	1 шт.	1 шт.
35 мм DIN-рейка	1 шт.	1 шт.	1 шт.
Клеммная колодка (сечение подключаемых проводов до 6 мм²)	-	6 шт.	-
Клемма заземления (сечение подключаемых проводов до 6 мм²)	1 шт.	1 шт.	1 шт.
Плинт LSA-PLUS 2/10	-	-	1 шт.
Тамперный контакт	1 шт.	1 шт.	1 шт.
Скоба настенного крепления	4 шт.	4 шт.	4 шт.

Технические характеристики Тахион КМ-4

• Материал корпуса: листовая сталь толщ. 1,2 мм (покрытие краска порошковая)
• Диапазон рабочих температур: -60°C ÷ +70°C
• Габаритные размеры: 240х200х90 мм
• Вес с упаковкой (не более): 2,2 кг
