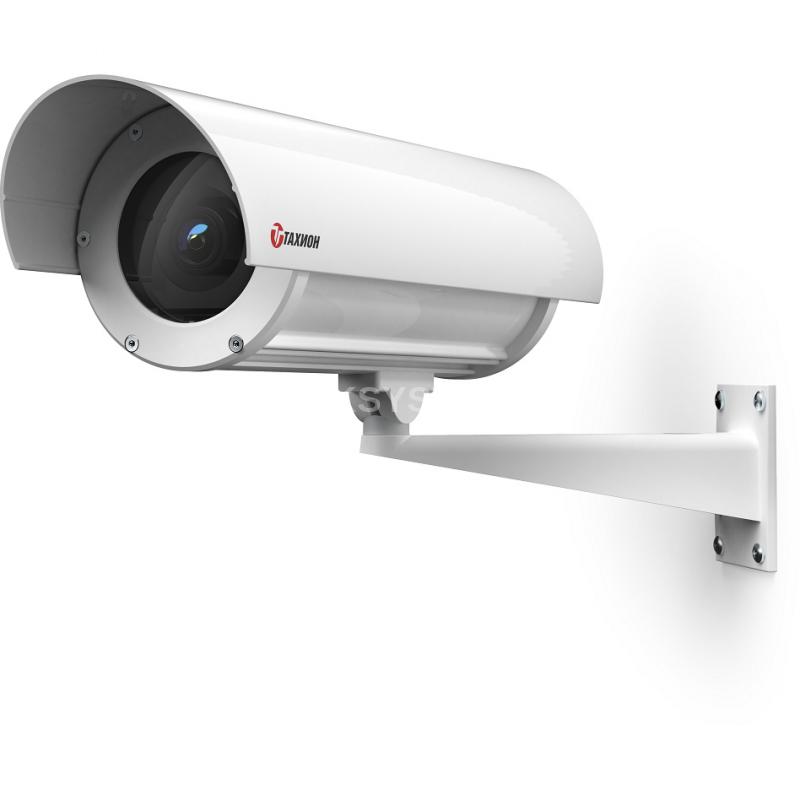

Тахион ТГБ-4Г Ex IIC

Код товара: 1458075
Розн. цена: 44 500 руб
Ваша цена: 42 275 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание Тахион ТГБ-4Г Ex IIC

Термокожух взрывозащищенный без обогрева ТГБ-4Г Ех IIC предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур).

Область применения

Обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.

Место установки

Наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Термокожух ТГБ-4Г Ех IIC выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079‑0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.

Термокожух обеспечивает:

  • отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С.

Модуль видеокамеры изолирован от корпуса термокожуха. Смотровое окно выполнено из ударопрочного закалённого стекла. Термокожух выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

Термокожух соответствует:

  • техническим требованиям – ГОСТ Р 51558;
  • требованиям по безопасности – ГОСТ Р МЭК 60065;
  • требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
  • степени защиты от поражения электрическим током – I классу по ГОСТ 12.2.007.0.

Климатическое исполнение термокожуха соответствует УХЛ1, 5 по ГОСТ 15150. Степень защиты IP66/IP68.

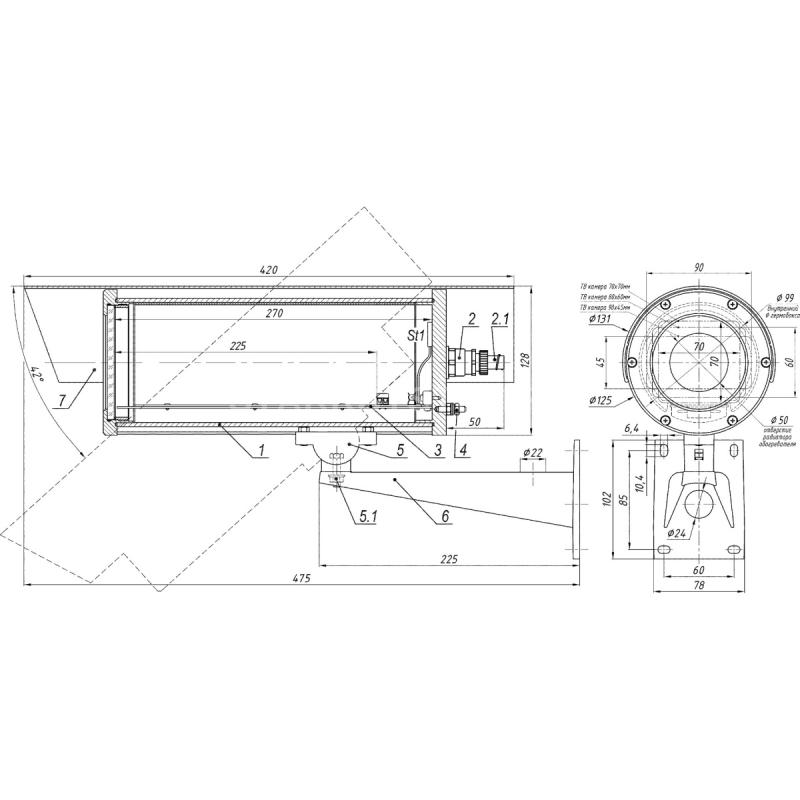

СОСТАВ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

Состав и габаритно-установочные размеры ТГБ-4Г Ех IIC

1 Термокожух ТГБ-4Г Ех IIC
2 Гермовводы для небронированного кабеля – Ø кабеля 3,2÷8,1*мм – 2 шт. (один гермоввод имеет заглушку)
2.1  Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм)
3  Модуль для видеокамеры
4  Клемма заземления
5  Шарнир
5.1  Гайка болта фиксации шарнира
6  Кронштейн
7  Солнцезащитный козырёк

* Гермовводы для кабелей другого диаметра и других металлорукавов, а также для бронированных кабелей устанавливаются по отдельной заявке.

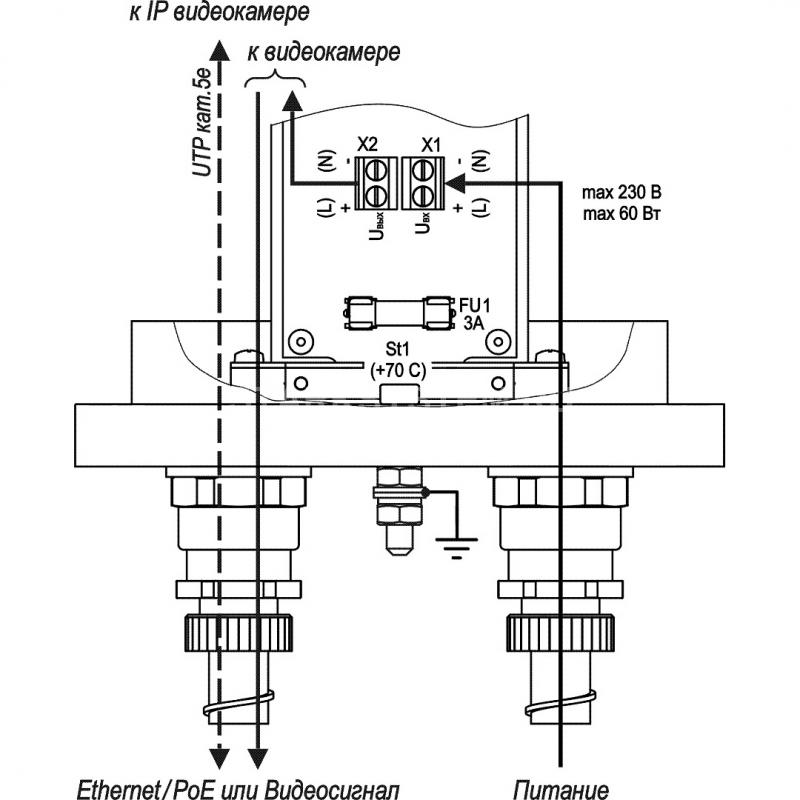

СХЕМА ПОДКЛЮЧЕНИЯ ТГБ-4Г ЕХ IIC:

Подключение ТГБ-4Г Ех IIC



Технические характеристики Тахион ТГБ-4Г Ex IIC

Максимально допустимое напряжение питания устанавливаемого в термокожух электронного оборудования (видеокамеры)    230 В Максимально допустимая мощность устанавливаемого в термокожух электронного оборудования (видеокамеры)    60 Вт Климатические условия работы: – диапазон рабочих температур  -60°С ÷ +50°С – влажность воздуха  до 100% при +25°С Вес с упаковкой    не более 3,9 кг Режим работы    круглосуточный
