Тахион ТГБ-4Г Ex IIC-12

Описание Тахион ТГБ-4Г Ex IIC-12

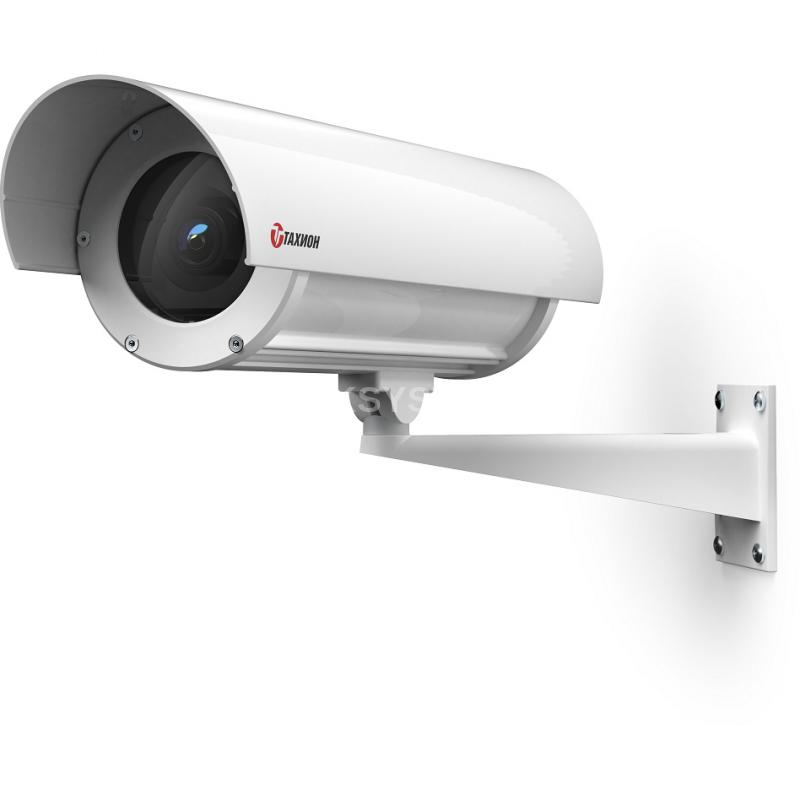

Термокожух взрывозащищенный ТГБ-4Г Ех IIC-12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур).

Область применения

Обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.

Место установки

Наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Термокожух ТГБ-4Г Ех IIC-12 выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079‑0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.

Термокожух обеспечивает:

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С;
• две ступени мощности обогрева, что позволяет использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150.

Модуль видеокамеры изолирован от корпуса термокожуха. Смотровое окно выполнено из ударопрочного закалённого стекла. Термокожух выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

Термокожух соответствует:

• техническим требованиям – ГОСТ Р 51558;
• требованиям по безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• степени защиты от поражения электрическим током – I классу по ГОСТ 12.2.007.0.

Климатическое исполнение термокожуха соответствует УХЛ1, 5 по ГОСТ 15150. Степень защиты IP66/IP68.

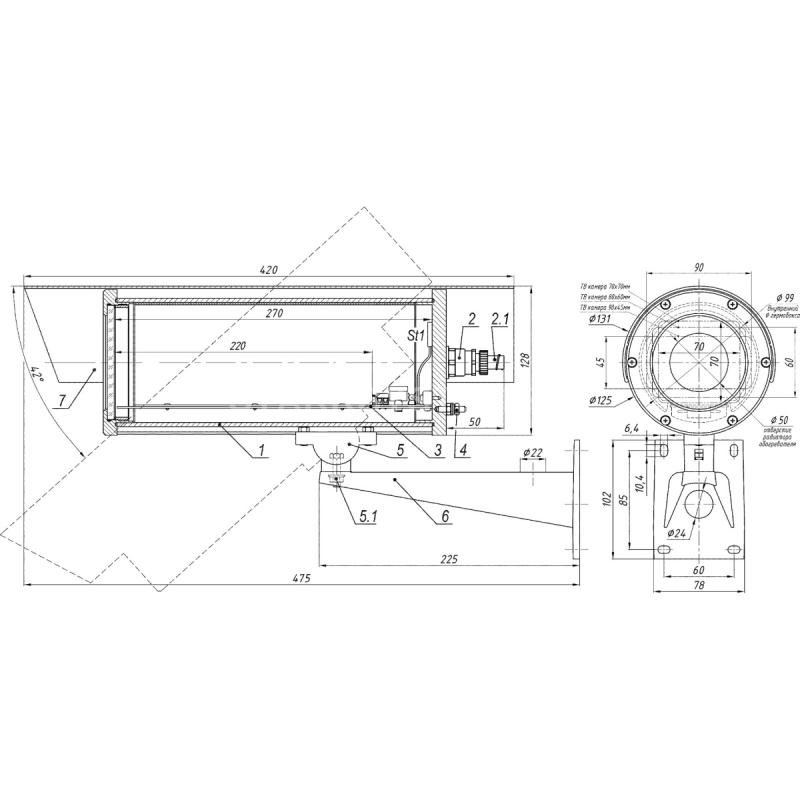

СОСТАВ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

* Гермовводы для кабелей другого диаметра и других металлорукавов, а также для бронированных кабелей устанавливаются по отдельной заявке.

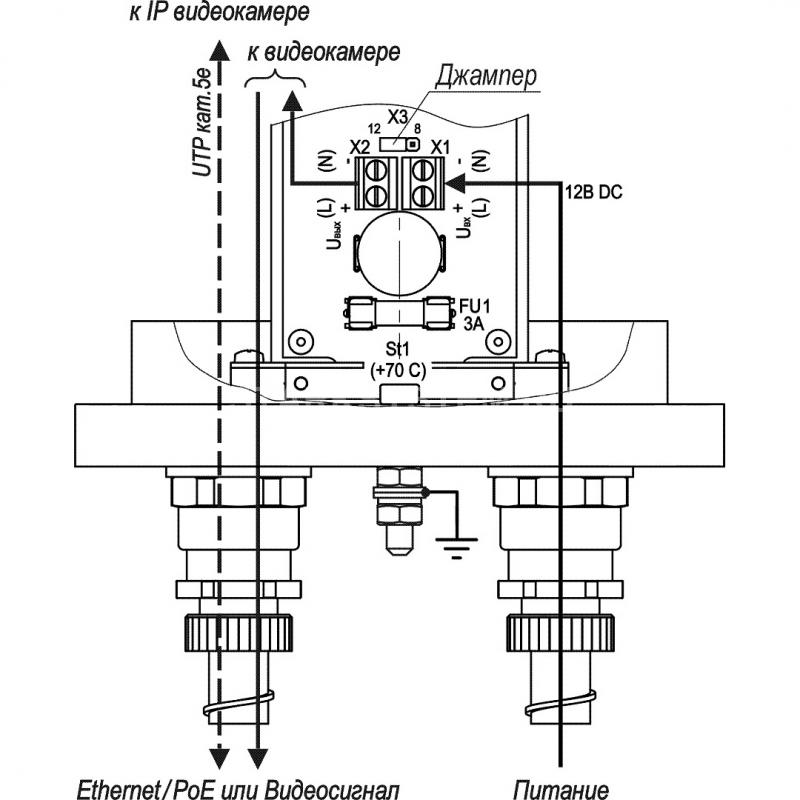

СХЕМА ПОДКЛЮЧЕНИЯ ТГБ-4Г ЕХ IIC:

Технические характеристики Тахион ТГБ-4Г Ex IIC-12

Напряжение питания    12 В DC Максимально допустимая мощность устанавливаемого в термокожух электронного оборудования (видеокамеры)    60 Вт Температура вкл./откл. обогрева    20°С / 25°С Мощность обогрева *    8 Вт / 12 Вт Климатические условия работы: – диапазон рабочих температур   -60°С ÷ +50°С – влажность воздуха  до 100% при +25°С Вес с упаковкой    не более 3,9 кг Режим работы    круглосуточный * Предприятием изготовителем джампер выбора мощности обогрева Х3 установлен в поло-жение «12» – мощность обогрева 12 Вт, для изменения мощности на 8 Вт джампер X3 необходимо переставить в положение «8» (см. схему подключения).
