Тахион ТГБ-4М Ex IIC-220/12

Код товара: 1458076
Розн. цена: 43 500 руб
Ваша цена: 41 325 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание Тахион ТГБ-4М Ex IIC-220/12

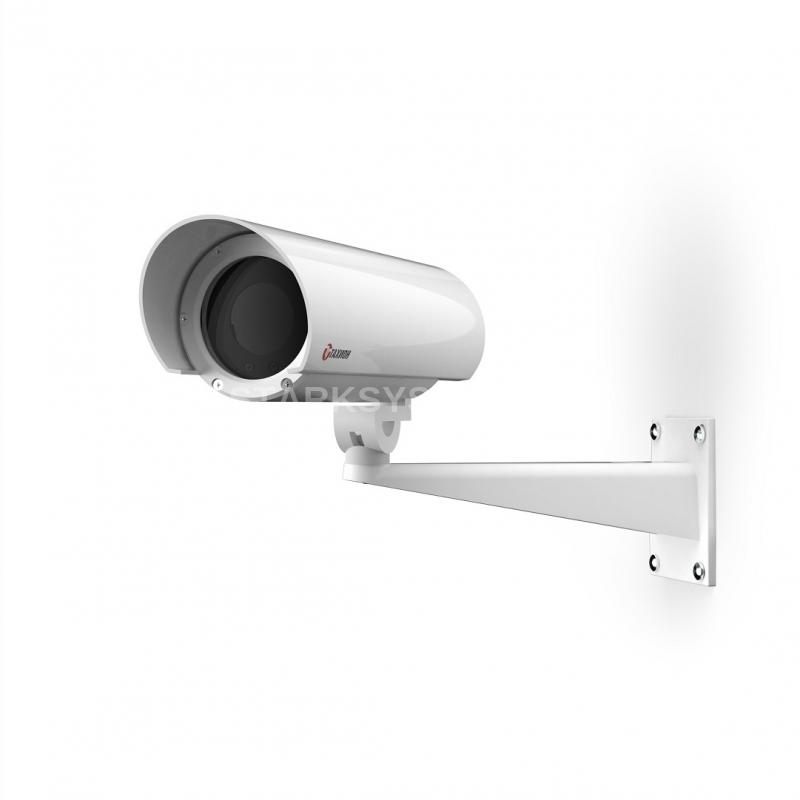

Термокожух взрывозащищенный ТГБ-4М Ex IIC-220/12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты их от воздействия окружающей среды (влаги, пыли и отрицательных температур).

Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.

Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Термокожух выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.

Термокожух обеспечивает:

  • автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
  • отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С.

Смотровое окно выполнено из ударопрочного закалённого стекла. Термокожух выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

Термокожух соответствует:

  • техническим требованиям – ГОСТ Р 51558;
  • требованиям по безопасности – ГОСТ Р МЭК 60065;
  • требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
  • степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0;
  • климатическому исполнению - УХЛ1, 5 по ГОСТ 15150;
  • степени защиты – IP66/IP68 по ГОСТ 14254.

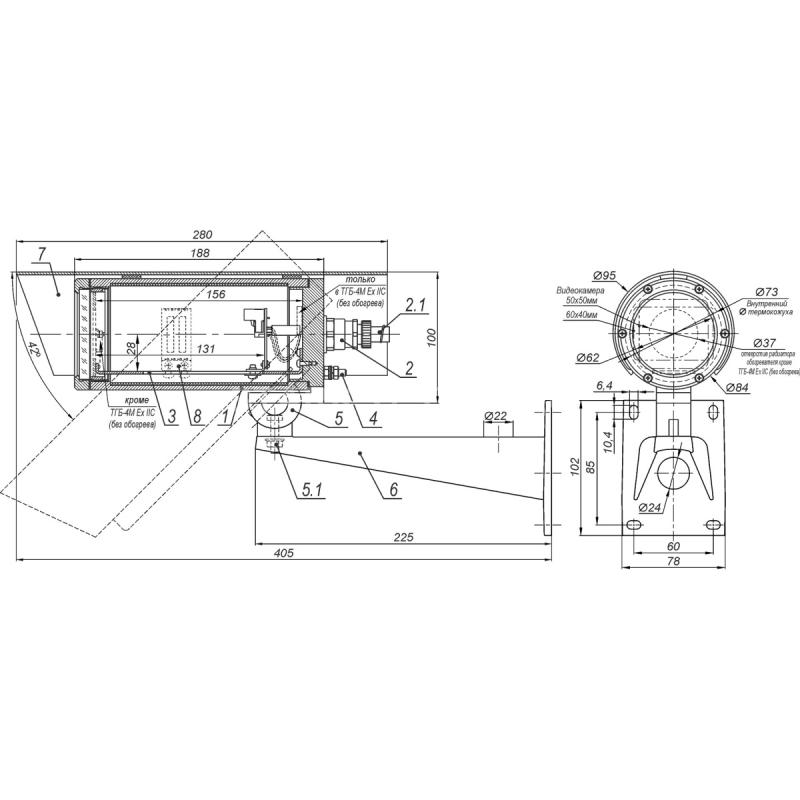

СОСТАВ ТЕРМОКОЖУХА. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

 1. Термокожух 1 шт.
 2. Кабельные вводы небронированного кабеля – Ø кабеля 3,1÷8,6 мм* – 2 шт. (один кабельный ввод имеет заглушку) 2 шт.
 2.1 Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15 мм) 1 шт.
 3. Модуль для установки видеокамеры 1 шт.
 4. Клемма заземления 1 шт.
 5. Шарнир 1 шт.
 5.1 Гайка болта фиксации шарнира 1 шт.
 6. Кронштейн 1 шт.
 7. Солнцезащитный козырёк 1 шт.
8. Хомут для крепления бескорпусных видеокамер (поставляется по отдельной заявке) 1 компл.

* Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.

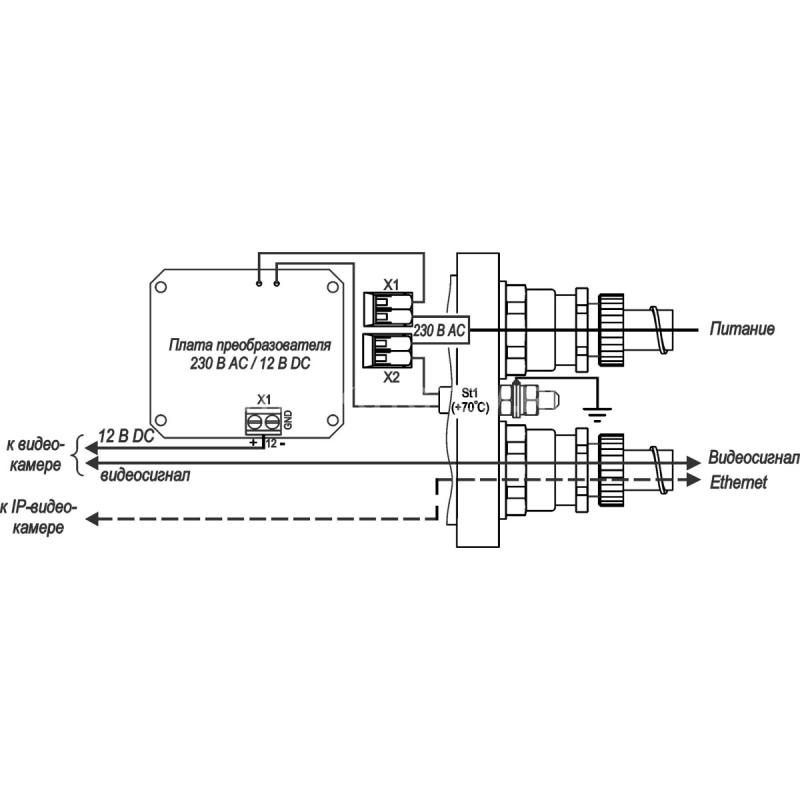

СХЕМА ПОДКЛЮЧЕНИЯ:



Технические характеристики Тахион ТГБ-4М Ex IIC-220/12

Характеристика        ТГБ-4М Ex IIC-220/12     Напряжение питания, В    230 AC Напряжение / ток внутреннего источника питания, В DC / А    12 / 0,8 Температура вкл./откл. обогрева, °С    +15  / +20     Мощность обогрева, Вт    11     Максимальная потребляемая мощность / ток (включая видеокамеру), Вт / А    24 / 0,1 (при 250 В) Диапазон температуры окружающей среды при эксплуатации, °С    -60 … +50 Температура вкл./откл. холодного запуска**, °С    -10 / -15    – Влажность воздуха при +25 °С, %    до 100 Устойчивость к несанкционированным действиям (НСД)    II (средняя) по ГОСТ Р 51558 Устойчивость к низким температурам    III (высокая) по ГОСТ Р 51558 Устойчивость к внешним воздействиям    III (высокая) по ГОСТ Р 51558 Степень защиты оболочки    IP66/IP68 по ГОСТ 14254 Материал корпуса    сплав алюминиевый, покрытие – краска порошковая RAL9002*** Масса с упаковкой, кг, не более    3,0 Режим работы    Круглосуточный * Для ТГБ-4М Ex IIC (без обогрева) даны электрические параметры устанавливаемого в термокожух оборудования. ** При установке платы холодного запуска (поставляется отдельно). *** Другой цвет покрытия по отдельной заявке.

Тахион ТГБ-4М Ex IIC-220/12
