Тахион ТГБ-4М Ex IIC-24/12

Код товара: 1458956

Розн. цена: 39 600 руб

Ваша цена: 37 620 руб

Заказ в 1 клик

Оборудование
адаптировано для
Российских условий

Гарантия до 10 лет
на все товары

Быстрая бесплатная
доставка по России

Описание

Описание Тахион ТГБ-4М Ex IIC-24/12

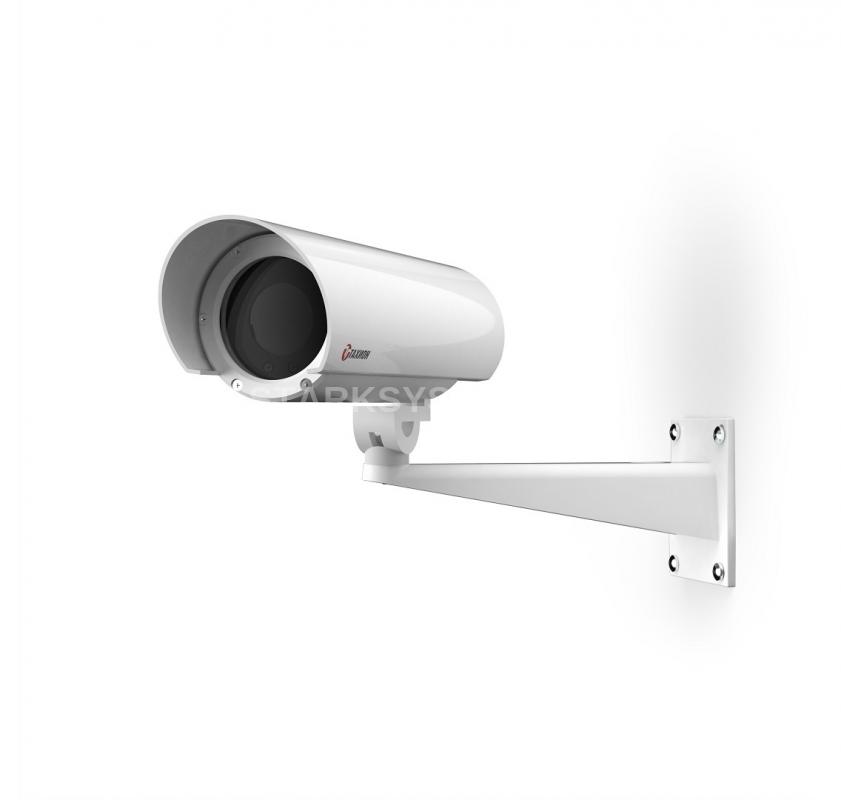

Термокожух взрывозащищенный ТГБ-4М Ex IIC-24/12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты их от воздействия окружающей среды (влаги, пыли и отрицательных температур).

Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.

Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Термокожух выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию.

Термокожух обеспечивает: - автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур; - отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С.

Модуль видеокамеры изолирован от корпуса термокожуха. Смотровое окно выполнено из ударопрочного закалённого стекла. Термокожух выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

Термокожух соответствует: - техническим требованиям – ГОСТ Р 51558; - требованиям по безопасности – ГОСТ Р МЭК 60065; - требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3; - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0.

Климатическое исполнение термокожуха соответствует УХЛ1, 5 по ГОСТ 15150.

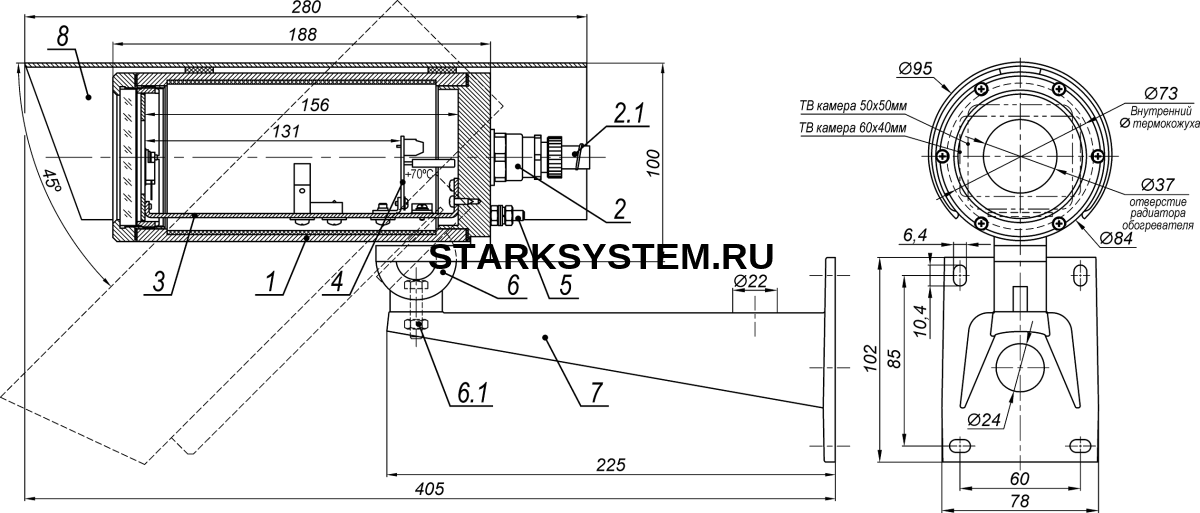

СОСТАВ ТЕРМОКОЖУХА. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

1. Термокожух ТГБ-4М Ex IIC	1 шт.
2. Гермовводы для небронированного кабеля – Ø кабеля 3,2÷8,1 мм* – 2 шт. (один гермоввод имеет заглушку)	2 шт.
2.1 Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15 мм)	1 шт.
3. Модуль для видеокамеры	1 шт.
4. Плата коммутации	1 шт.
5. Клемма заземления	1 шт.
6. Шарнир	1 шт.
6.1 Гайка болта фиксации шарнира	1 шт.
7. Кронштейн	1 шт.
8. Солнцезащитный козырёк	1 шт.

* Гермовводы для кабелей другого диаметра и других металлорукавов, а также для бронированных кабелей устанавливаются по отдельной заявке.

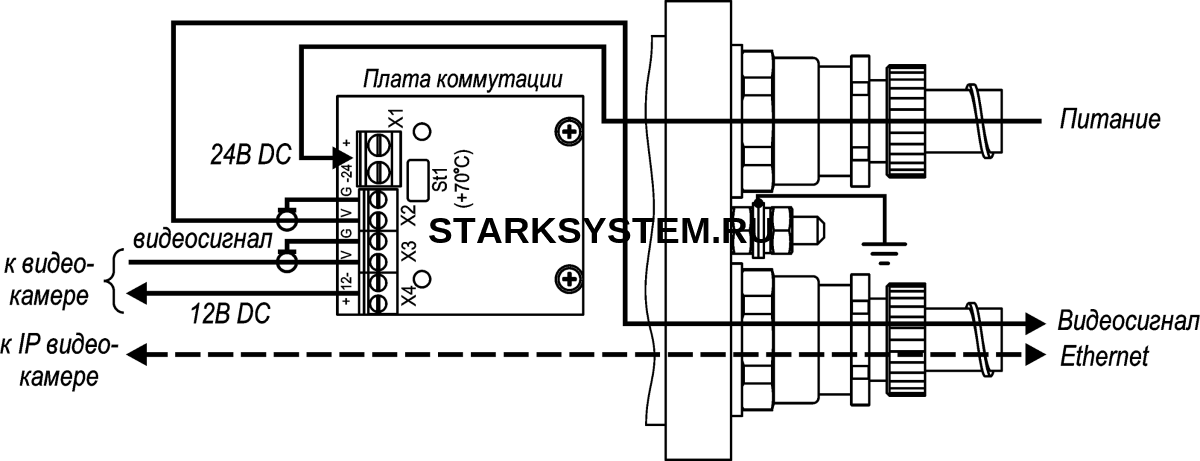

СХЕМА ПОДКЛЮЧЕНИЯ:

Технические характеристики Тахион ТГБ-4М Ex IIC-24/12

Напряжение электропитания*: 24 В DС Напряжение / ток внутреннего источника питания: 12 В DС / 0,35 А Температура вкл./выкл. обогрева 15 °С / 20 °С Мощность обогрева: 11 Вт Максимальный потребляемый ток (включая видеокамеру) 1 А Диапазон рабочих температур: -60 °С ÷ +50 °С Влажность воздуха: до 100 % при + 25 °С Вывод кабеля: 2 гермоввода Вес в упаковке: 3 кг Режим работы: круглосуточный *– Для питания термокожуха рекомендуется применять источник питания с двойной или усиленной изоляцией между входной и выходной обмотками силового трансформатора, например БПУ-2-220VАС-24VDC/2,0А.
