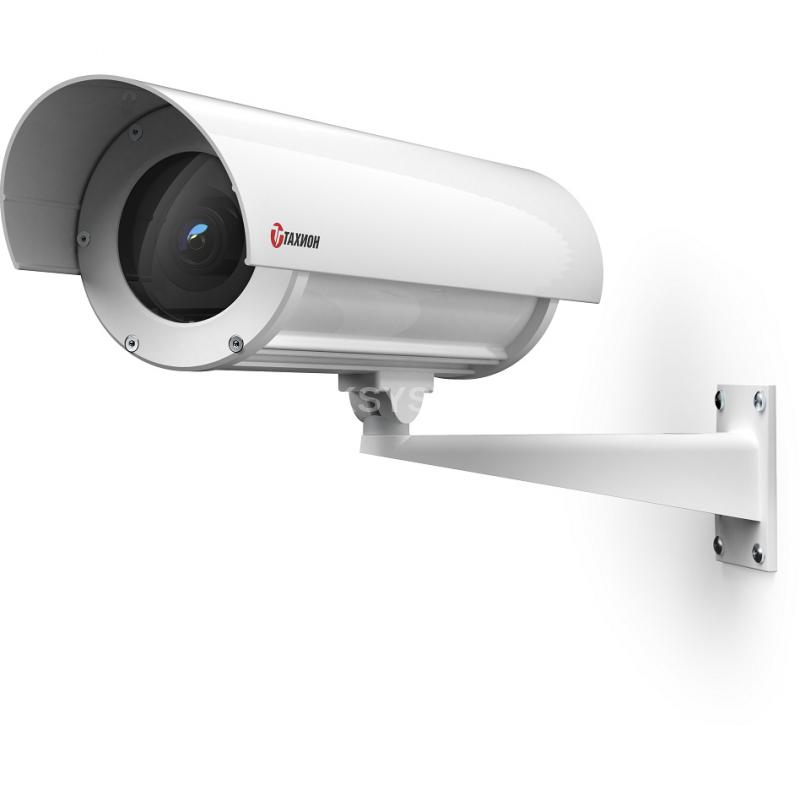

Тахион ТГБ-4Г Ex IIC-PoE++

Описание Тахион ТГБ-4Г Ex IIC-PoE++

Термокожух взрывозащищенный ТГБ-4Г Ex IIC-PoE++ предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур).

Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.

Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Термокожух взрывозащищенный ТГБ-4Г Ex IIC-PoE++ выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079-0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты IP66/IP68, обеспечиваемой оболочкой, и по уровню защиты относится к взрывобезопасному электрооборудованию.

Термокожух обеспечивает:

• отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С;
• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• стабилизацию температуры видеокамеры (встроенный вентилятор);
• преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
• безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход видеокамеры из строя при запуске;
• питание дополнительных устройств (например, прожектора) напряжением 12 В DC мощностью не более 17 Вт.

Модуль для установки видеокамеры изолирован от корпуса термокожуха. Смотровое окно выполнено из ударопрочного закалённого стекла. Термокожух выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

Термокожух соответствует:

•  техническим требованиям – ГОСТ Р 51558;
• требованиям безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – III классу;
• климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
• степени защиты – IP66/IP68 по ГОСТ 14254.

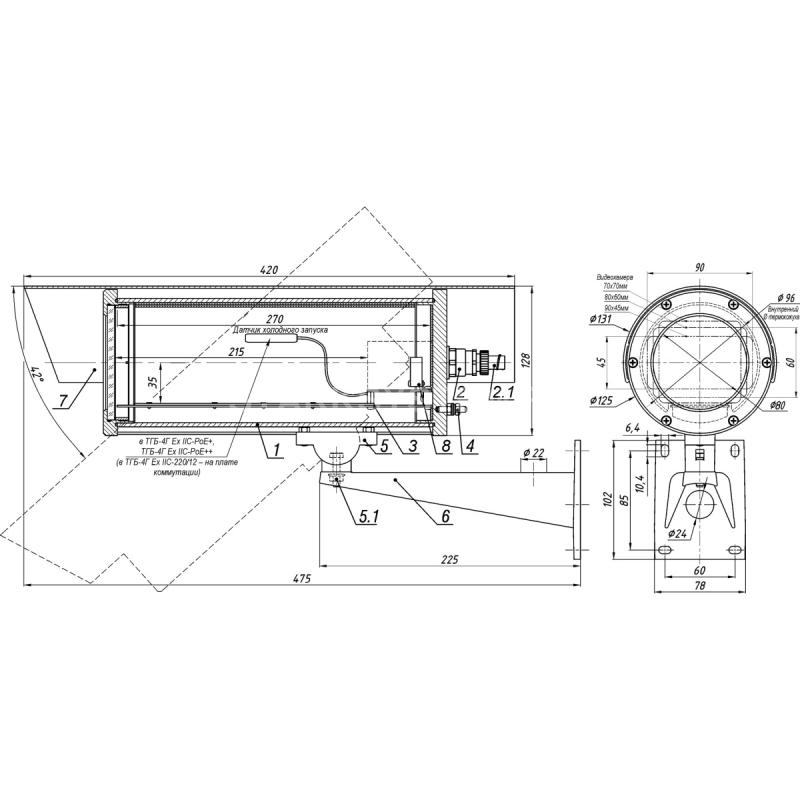

СОСТАВ ТЕРМОКОЖУХА. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

* Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.

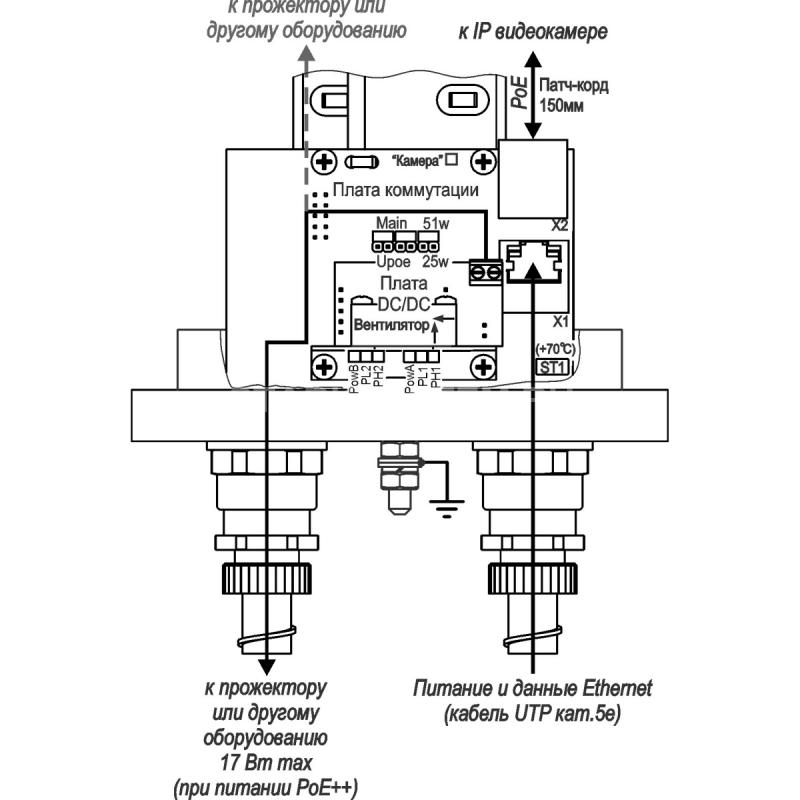

СХЕМА ПОДКЛЮЧЕНИЯ:

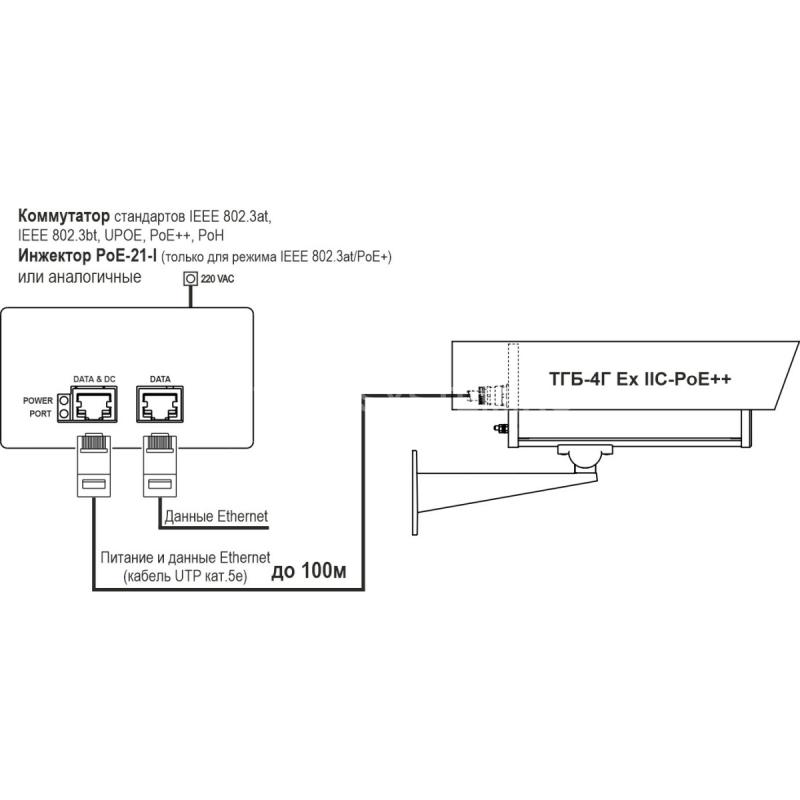

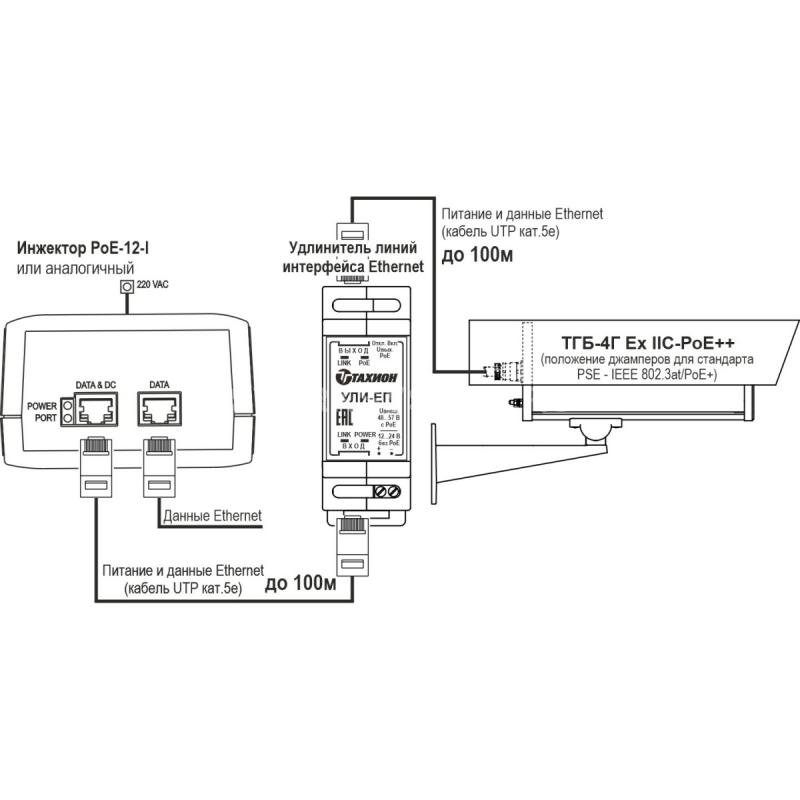

ПРИМЕРЫ ПОДКЛЮЧЕНИЯ:

Технические характеристики Тахион ТГБ-4Г Ex IIC-PoE++

Характеристика        ТГБ-4Г Ex IIC-РоЕ++ Стандарты питания термокожуха / мощность источника питания, Вт        IEEE 802.3bt, PoE++, PoH, UPOE / 60 Passive PoE     Passive PoE 48…56 В / 60 Стандарты IP-видеокамеры    Ethernet 10/100BASE-TX IEEE 802.3af    IEEE 802.3af, at Максимальная длина кабеля UTP кат. 5е, м        100 Напряжение / ток внутреннего источника питания для доп. устройства, В DC / А        12 / 1,4 Мощность потребления устанавливаемой IP-видеокамеры, Вт    15 Температура вкл./откл. обогрева*, °С    +20 / +25 Мощность обогрева, Вт до хол. запуска/после хол. запуска    22 / 15 Максимальная потребляемая мощность (включая IP-видеокамеру), Вт, не более        51 Диапазон температуры окружающей среды при эксплуатации, °С    -60 … +50 Температура вкл./откл. холодного запуска, °С    -10 / -15 Влажность воздуха при +25 °С, %    до 100 Устойчивость к несанкционированным действиям (НСД)    II (средняя) по ГОСТ Р 51558 Устойчивость к низким температурам    III (высокая) по ГОСТ Р 51558 Устойчивость к внешним воздействиям    III (высокая) по ГОСТ Р 51558 Степень защиты оболочки    IP66/IP68 по ГОСТ 14254 Устойчивость к импульсным помехам по цепям Ethernet    класс 2 по ГОСТ Р 51317.4.5 Материал корпуса    сплав алюминиевый, покрытие – краска порошковая RAL9002** Масса с упаковкой, кг, не более    3,5 Режим работы    круглосуточный * Обогреватель 1,5 Вт у окна термокожуха работает постоянно. ** Другой цвет покрытия по отдельной заявке.v
