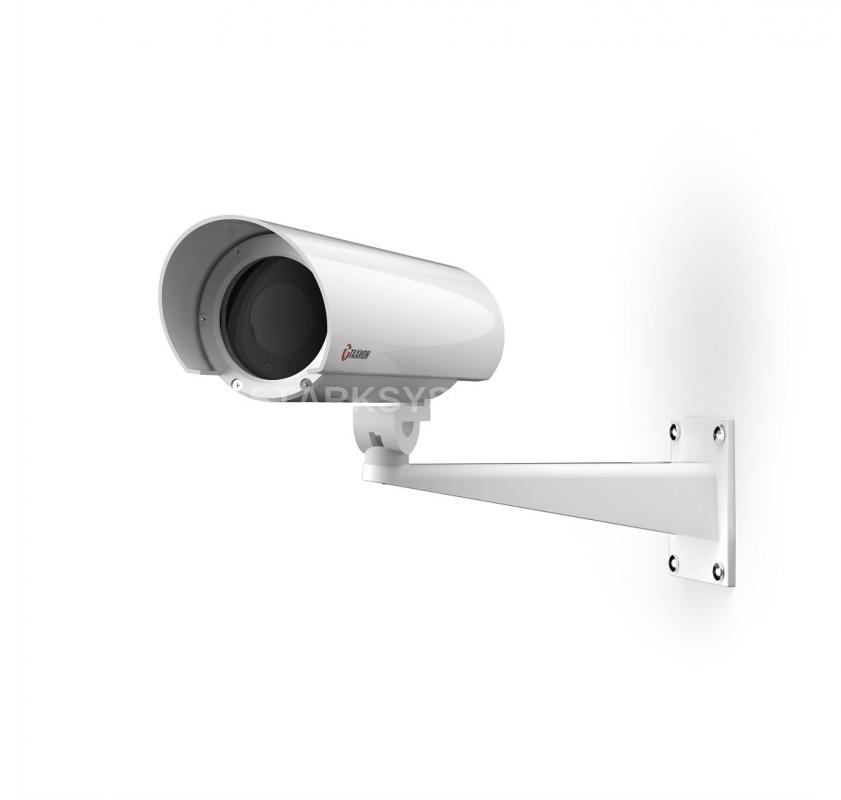

Тахион ТГБ-4М Ex IIC PoE+

Описание Тахион ТГБ-4М Ex IIC PoE+

Термокожух взрывозащищенный ТГБ-4М Ех IIC PoE+ предназначен для установки сетевых (IP) видеокамер Ethernet 10/100BASE-TX и защиты их от воздействия окружающей среды (влаги, пыли и отрицательных температур).

Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.

Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Питание термокожуха осуществляется от инжектора PoE+ стандарта IEEE 802.3at со схемой питания как по варианту А, так и по варианту В по кабелю UTP категории 5e (в комплект поставки не входит).

Термокожух ТГБ-4М Ех IIC PoE+ выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079‑0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты обеспечиваемой оболочкой – IP66/IP68 и по уровню защиты относится к взрывобезопасному электрооборудованию. Климатическое исполнение изделия соответствует УХЛ1, 5 по ГОСТ 15150.

Термокожух обеспечивает: - автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур; - безаварийное включение электропитания IP видеокамеры при отрицательной температуре внутри термокожуха, обеспечивая надежную работу IP видеокамеры при перерывах в электропитании и исключая выход IP видеокамеры из строя при запуске; - охлаждение IP видеокамеры при повышенных температурах (встроенный вентилятор); - отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С.

Модуль IP видеокамеры изолирован от корпуса термокожуха. Смотровое окно выполнено из ударопрочного закалённого стекла. Изделие выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

Термокожух соответствует: - техническим требованиям – ГОСТ Р 51558; - требованиям по безопасности – ГОСТ Р МЭК 60065; - требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3; - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0.

Климатическое исполнение изделия соответствует УХЛ1, 5 по ГОСТ 15150. Степень защиты IP66/IP68.

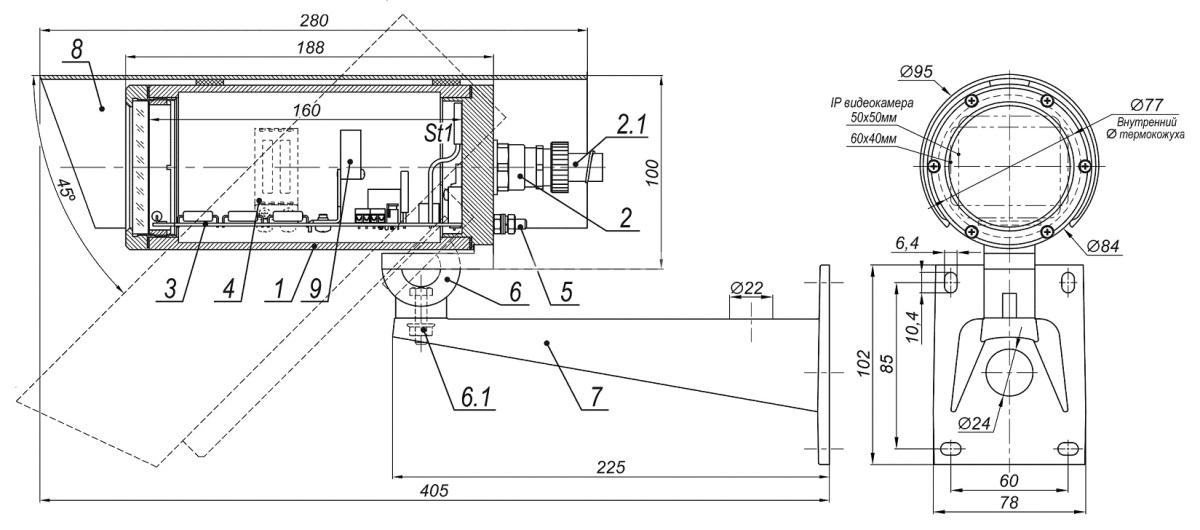

СОСТАВ ТЕРМОКОЖУХА. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

* Гермовводы для кабелей другого диаметра и других металлорукавов, а также для бронированных кабелей устанавливаются по отдельной заявке.

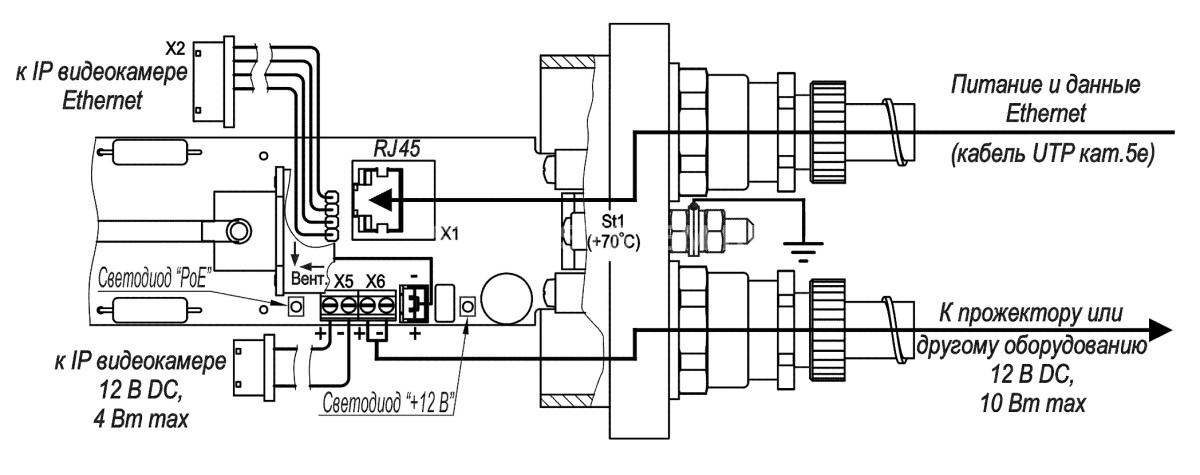

СХЕМА ПОДКЛЮЧЕНИЯ:

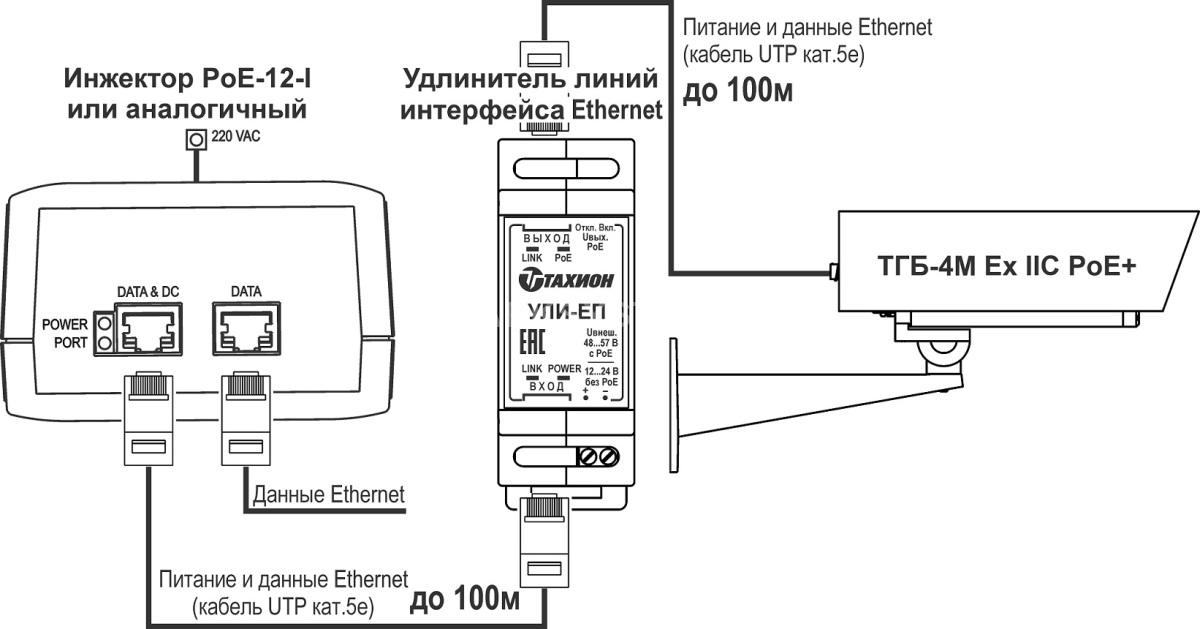

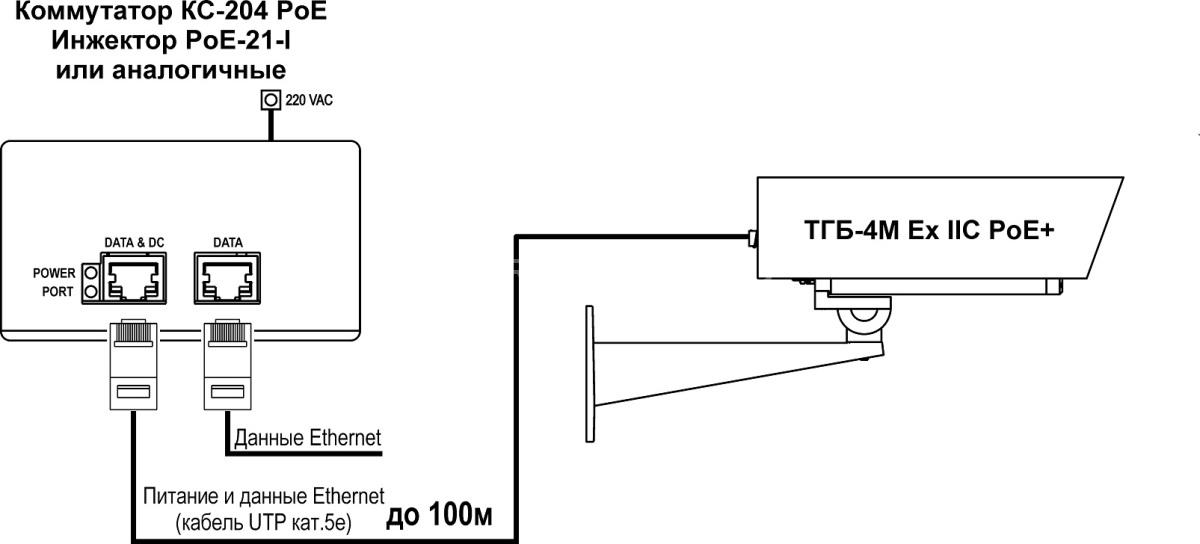

ПРИМЕРЫ ПОДКЛЮЧЕНИЯ ТЕРМОКОЖУХА ТГБ-4М ЕХ IIC POE+:

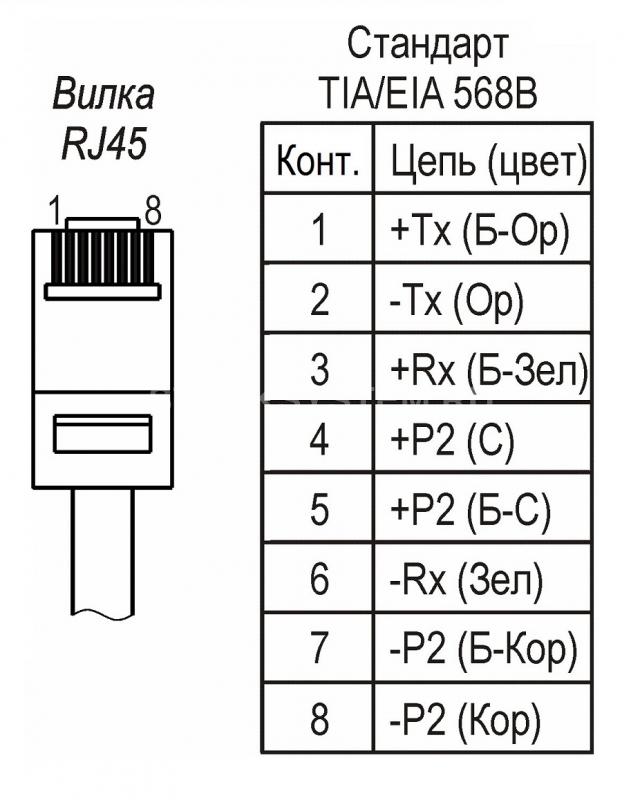

ОБЖИМКА ВИЛКИ RJ45 НА КАБЕЛЬ КАТ.5E

Технические характеристики Тахион ТГБ-4М Ex IIC PoE+

Специальное исполнение (взрывозащита):    1Ex db IIC T6 Gb X / Ex tb IIIC T80oC Db X Напряжение электропитания*:    24 В DС Напряжение / ток внутреннего источника питания:    12 В DС / 0,35 А Температура вкл./выкл. обогрева    15 ºС / 20 ºС Мощность обогрева:    11 Вт Максимальный потребляемый ток (включая видеокамеру)    1 А Диапазон рабочих температур:    -60 ºС ÷ +50 ºС Влажность воздуха:    до 100 % при + 25 ºС Вывод кабеля:    2 гермоввода Вес в упаковке:    3 кг Режим работы:    круглосуточный *– Для питания термокожуха рекомендуется применять источник питания с двойной или усиленной изоляцией между входной и выходной обмотками силового трансформатора, например БПУ-2-220VАС-24VDC/2,0А.
