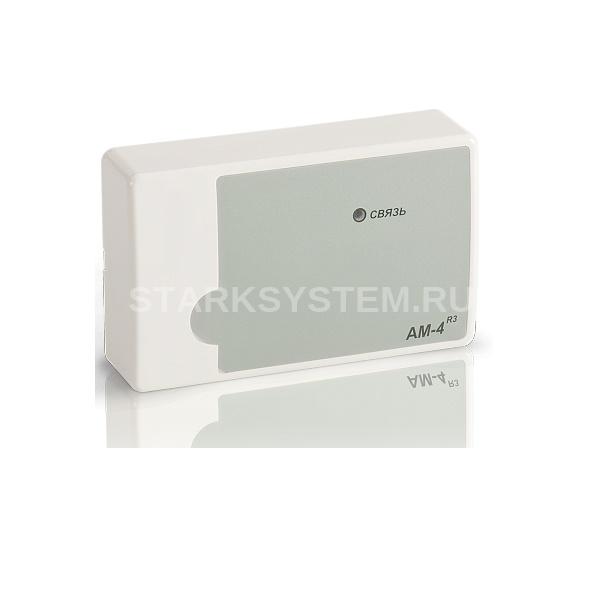

Рубеж АМ-4-R3

Описание Рубеж АМ-4-R3

Адресная метка АМ-4 прот.R3 предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством. Контролируя сопротивление шлейфа сигнализации, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием своего адреса. Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи. Адресная метка АМ-1 прот. R3 и АМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу). Функционально адресная метка АМ-4 прот.R3 представляет собой четыре отдельных логических устройства АМ-1 прот.R3. На плате адресной метки имеется кнопка, которая является датчиком вскрытия корпуса (используется в охранной конфигурации) и используется для адресации устройства на приемно-контрольном приборе. Схема внешних подключений к адресным меткам АМ-1 ПРОТ.R3, АМ-4 ПРОТ.R3 В каждый шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому извещателю должен быть подключен шунтирующий резистор. Тип контактов датчиков может быть как нормально-разомкнутый, так и нормально-замкнутый. Чтобы метка правильно определяла сработку подключенных к ней датчиков, необходимо произвести начальное конфигурирование. При конфигурировании адресной метки необходимо установить следующие параметры:

• Тип контакта датчика - 1 датчик: НЗ/НР - 2 датчик: нет/НЗ/НР
• Конфигурация: Пожарная/Охранная/Технологическая.
• Пороги перехода из одного состояния в другое в соответствии с таблицей:

  Технические характеристики Рубеж АМ-4-R3

  • Модель: АМ-4 прот. R3
  • Тип: дресная метка
  • Питание: от АЛС (24-36 В)
  • Количество линий контроля: 4
  • Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», не более: 100 м
  • Ток потребления, не более: 0,38 мА
  • Габаритные размеры модуля, не более: 51х51х24 мм
  • Масса, не более: 30 г
  • Рабочий диапазон температур: от -25 до +60°С
  • Средний срок службы, не менее: 10 лет
