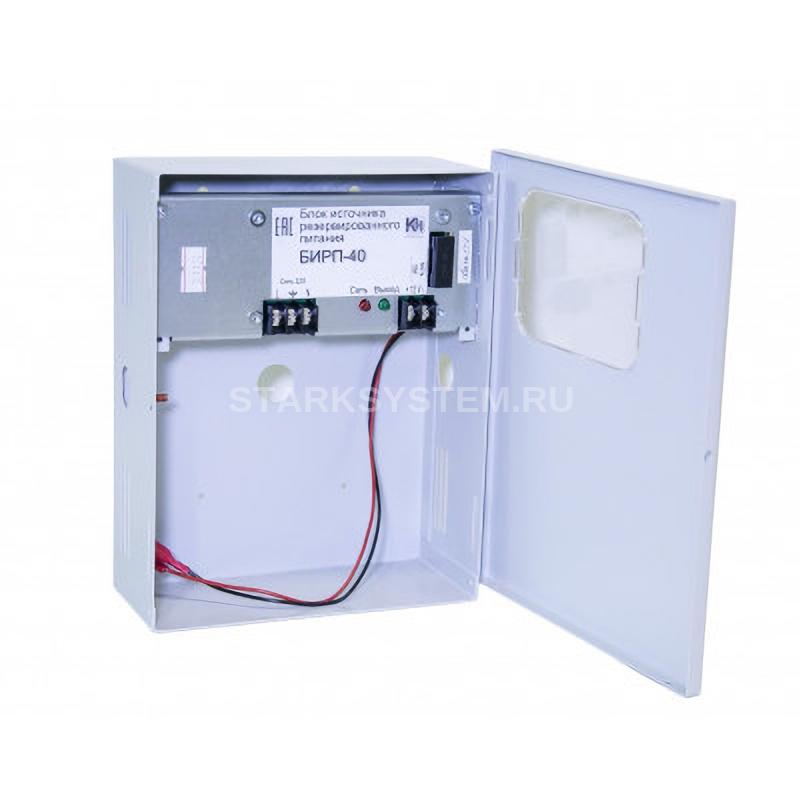

К-Инженеринг БИРП-40

Описание К-Инженеринг БИРП-40

Блок источника резервированного питания БИРП40 обеспечивает потребителя стабилизированным напряжением в диапазоне 13,58-13,82В Номинальный ток 3,8 А поддерживается в этом широком сетевом диапазоне благодаря применению высокоэффективных технологий преобразования электропитания. Специальное схемотехническое решение позволяет выдержать ток нагрузки до 5А в коротком импульсе что позволяет использовать его для питания как обычных систем так и систем с большой емкостной нагрузкой .

Прибор имеет самостоятельный канал заряда АКБ 150 мА, что дает возможность подзаряжать АКБ емкостью до 7 Ач.

Интересным конструктивным решением являются клеммные колодки барьерного типа обеспечивают помимо надежности электрического контакта соединений на протяжении длительного времени работы прибора высокий уровень защиты от КЗ, а также удобны при монтаже оборудования , позволяя подключать к одной клемме несколько нагрузок (например электромеханический замок и контроллер или две видеокамеры ).

Модульная конструкция прибора разделяет электронную часть от АКБ, защищает от несанкционированного проникновения к плате, а также повышает ремонтопригодность изделия.

БИРП-40 является универсальным бесперебойным источником питания для бытовых приборов а также для оборудования:

Охранной сигнализации которая может включать приёмно-контрольные приборы, охранные извещатели , световые и звуковые оповещатели, объектовые GSM-GPRS передатчики/контрольные панели, SMS-модули ;За счет возможности в короткосрочном режиме обеспечивать потребителя током до 5А прибор эффективно использовать ,как блок питания для радиопередатчиков.

Системы контроля и управления доступом: Электромагнитные и электромеханические замки, сетевые дверные, лифтовые и шлюзовые контроллеры доступа, считыватели, релейные блоки,

Системы связи и телекоммуникаций, а именно абонентские устройства проводной, беспроводной и оптоволоконной связи (ADSL, PON-модемы, Wi-Fi роутеры).

Системы видеонаблюдения: Многоканальные приёмники и передатчики по витой паре, усилители видеосигнала, сетевые маршрутизаторы, роутеры, свитчеры.

При отключении сетевого напряжения БИРП-40 обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи. Продолжительность автономной работы от аккумуляторной батареи 7Ач при номинальной выходной мощности составляет 1.5 часа. Канал заряда мощностью 3 Вт обеспечивает восстановление ресурса аккумуляторной батареи за 48 часов.

Основные преимущества

• Расширенный диапазон сетевого напряжения
• Клеммные колодки барьерного типа
• Модульная конструкция
• Металлический корпус

Возможные неисправности и схема подключения блоков БИРП

Технические характеристики К-Инженеринг БИРП-40

Выходные характеристики

• Напряжение на выходе канала нагрузки
  • при работе от основного источника: 13.7±0.12 В
  • при работе от резервного источника: не более 13.7 В
• Номинальный ток нагрузки: 3.8 А
• Максимальный кратковременный ток нагрузки (180 сек): 4.0 А
• Пульсация выходного напряжения: 50 мВ

Аккумуляторная батарея и продолжительность автономной работы

• Ёмкость устанавливаемой АБ (в комплект не входит): 7.0 Ач
• Время работы в резерве при номинальной нагрузке : 1.5 ч
• Время полного восстановления ресурса АБ: 48.0 ч
• Напряжения защитного отключения АБ: нет

Входные характеристики

• Основной источник электропитания: Сеть пер. тока 220 В (50±1 Гц)
• Диапазон допустимых отклонений напряжения основного источника: 160-253 В
• Потребляемый от сети ток при номинальных выходных параметрах, не более: 550 мА
• Собственный ток потребляемый от АБ, не более: 15 мА

Прочие характеристики

• Степень защиты оболочкой по ГОСТ 14254-96: IP 30
• Габариты: 170х220х80 мм
• Масса (без АБ): 1.7 кг
• Класс электробезопасности: Класс I
• Тип корпуса: 2
