ЦМО ШТК-М-42.8.10-48АА-9005

Описание ЦМО ШТК-М-42.8.10-48АА-9005

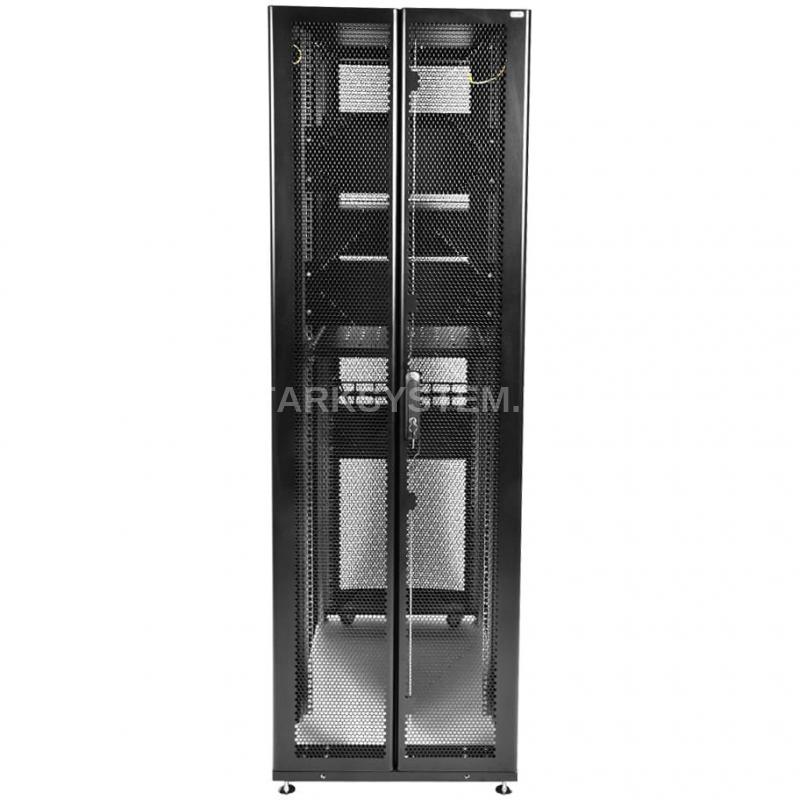

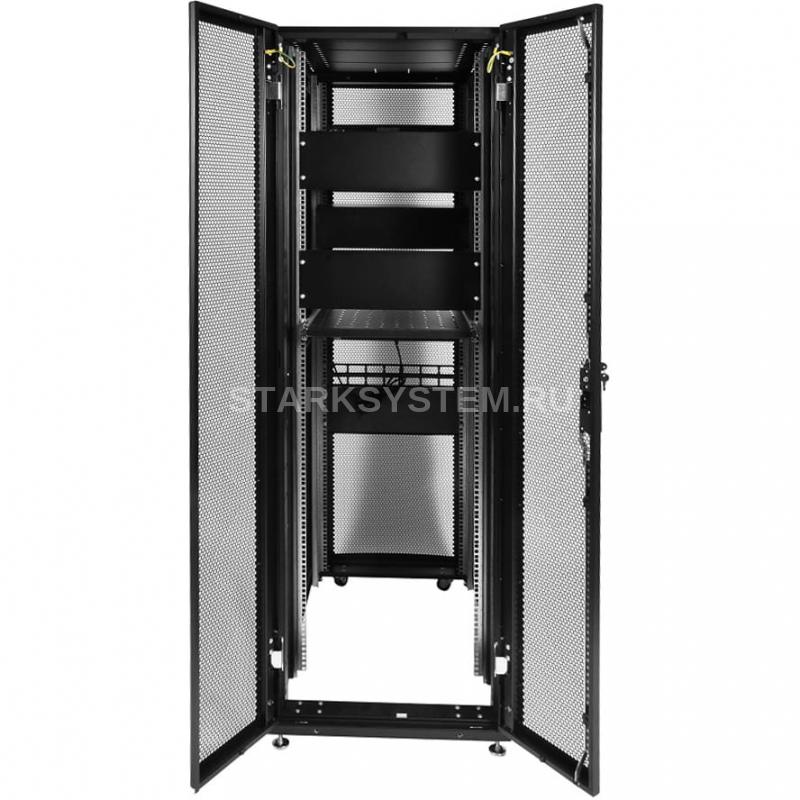

ЦМО ШТК-М-42.8.10-48АА-9005 - шкаф телекоммуникационный напольный 42U (800 × 1000) дверь перфорированная, задние двойные перф.

Напольный шкаф серии ШТК-М предназначен для размещения активного и пассивного телекоммуникационного оборудования, в офисных и закрытых промышленных помещениях. Класс защиты IP20.

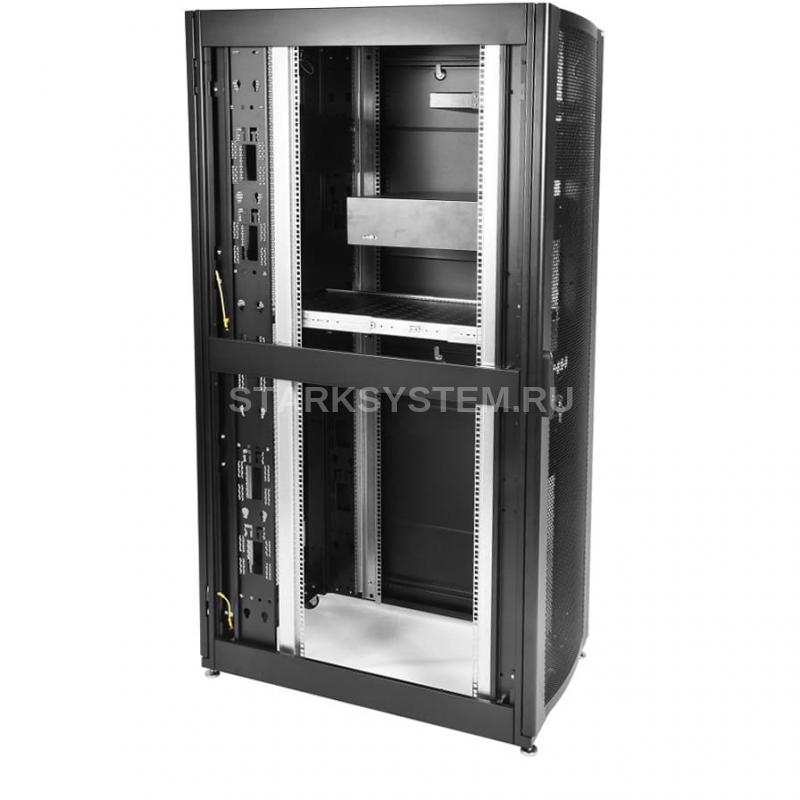

Шкаф имеет разборную каркасную конструкцию.  Состоит из  основания, крыши и двух сварных рам, соединенных комплектом швеллеров (сталь 2мм.). Легок в сборке. За счет элементов крепления каркас шкафа имеет повышенную жесткость, в зависимости от модификации возможна распределенная вертикальная нагрузка до 650 кг. ШТК-М комплектуется усиленными боковыми стенками. Стенки надежно фиксируются пластиковыми защелками и точечными замками.

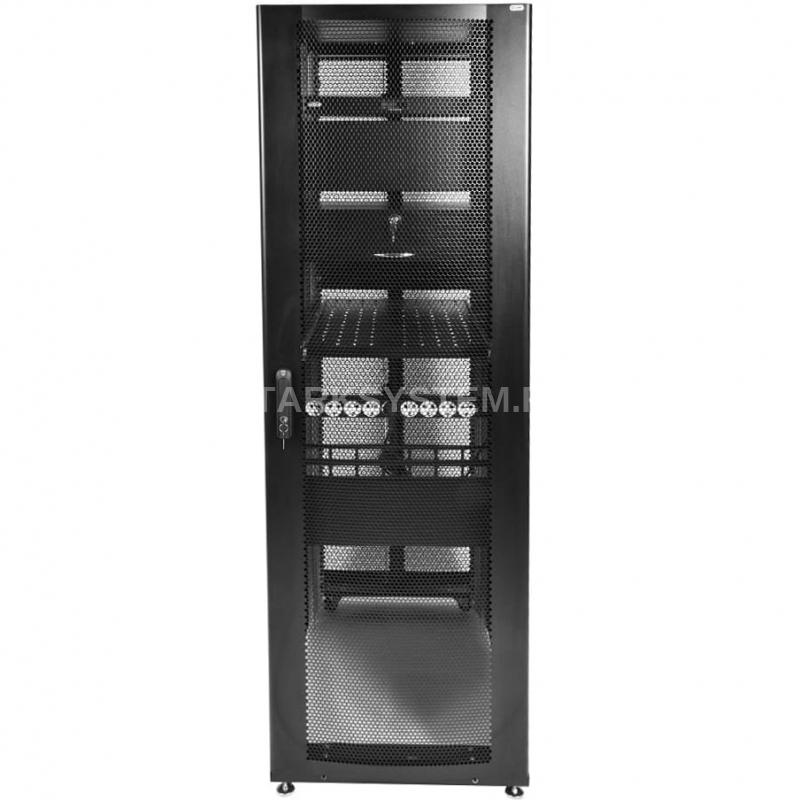

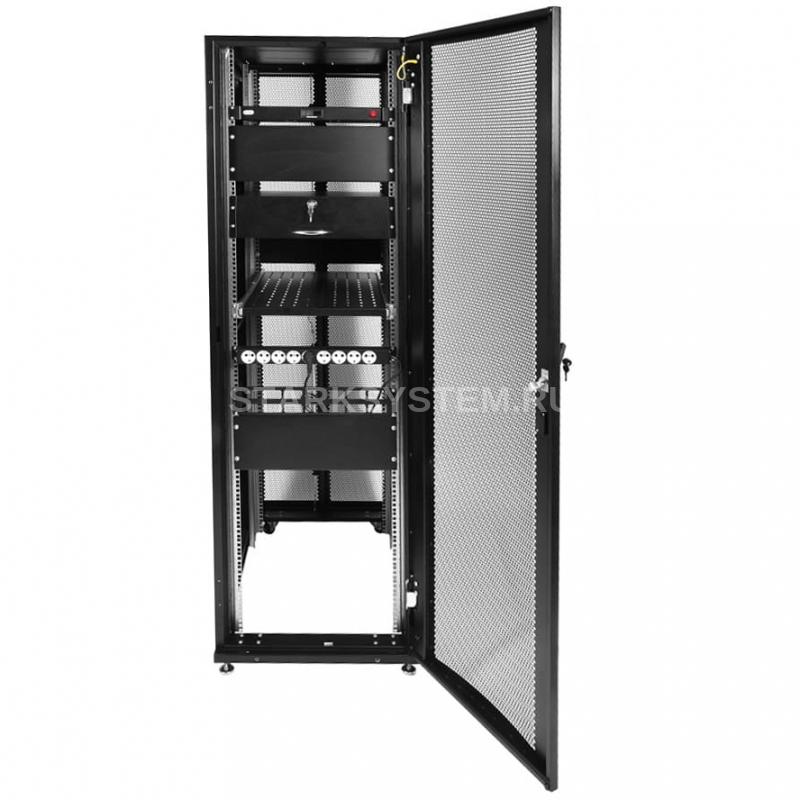

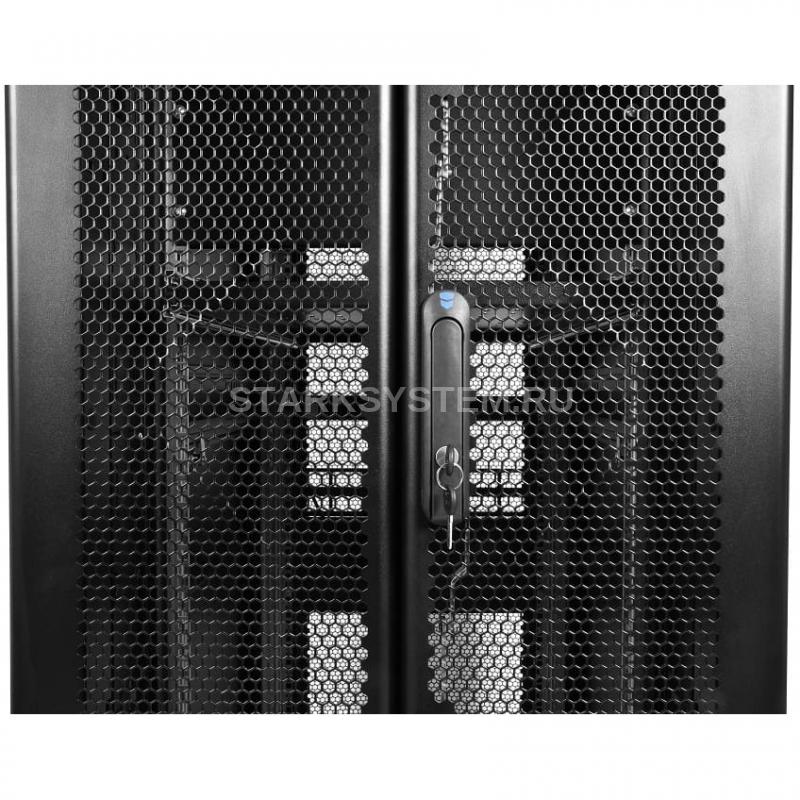

Стандартно шкафы комплектуются задней металлической стенкой, и тремя видами дверей: цельнометаллической, с тонированным ударопрочным стеклом, и дверью с перфорацией. Возможна комплектация двумя дверьми, исключающая заднюю стенку. В шкафах 18-38U, дверь фиксируется усиленным точечным замком, 42-47U ригельным.  Двери имеют как правую, так и левую навеску.

В шкафах предусмотрены места для установки вентиляторных модулей серии R-FAN. Для установки модуля демонтируется заглушка в крыше либо основании шкафа, и модуль надежно фиксируется винтами. В основание или крышу ШТК-М глубиной 600-800 мм возможна установка двух вентиляторных модулей, в шкафы глубиной 1000 мм - трех модулей. Крыша имеет дополнительную перфорацию и заглушенные отверстия под кабельные вводы - 55х420 мм, в них предусмотрена установка комплекта щеточного ввода КВ-Щ-55.420А либо двух комплектов КВ-Щ-55.210А.  Основание шкафа имеет такие же заглушенные отверстия под кабельные вводы - 55х420 мм, в которые устанавливается комплекта щеточного ввода КВ-Щ-55.420А либо двух комплектов щеточного ввода КВ-Щ-55.210А, а на боковых поверхностях  основания (кроме фасада) - три кабельных ввода  размером 250х62 мм (установка щеточного ввода не предусмотрена). В основание шкафа установлены винтовых опор (ножек) позволяющих компенсировать неровности пола. Возможна установка поворотных роликов различной нагрузочной способности (в комплект поставки не входят).

Доступ для монтажа, коммутации и обслуживания  оборудования возможен с четырех сторон, через боковые легкосъемные стенки, переднюю и заднюю двери. Шкаф имеет 4 оцинкованные вертикальные направляющие, регулируемые  по глубине.  Система заземления входит в стандартную комплектацию. В ШТК-М шириной 800 мм. предусмотрено дополнительное пространство для организации коммутационного кабеля. Шкафы поставляются разобранными, в компактной упаковке. ШТК-М высотой 18-27U упакованы в два транспортных места, 33-47U в три места.

Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Шкаф выполнен в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)".

Технические характеристики ЦМО ШТК-М-42.8.10-48АА-9005

• Артикул: ШТК-М-42.8.10-48АА-9005
• Высота, U: 42
• Высота, мм: 2030
• Толщина металла, мм: 2
• Ширина, мм: 800
• Глубина, мм: 1000
• Полезная глубина, мм: 855
• Распределенная нагрузка, кг: 710
• Тип передней двери: Перфорация
• Масса изделия, кг: 129.15
• Диаметр отверстия под винтовые опоры (ножки): М10
• Площадь перфорации двери, %: 59
• Общая площадь перфорированной поверхности, %: 67
• Цвет: Чёрный RAL 9005
• Угол открытия дверей, °: 180
