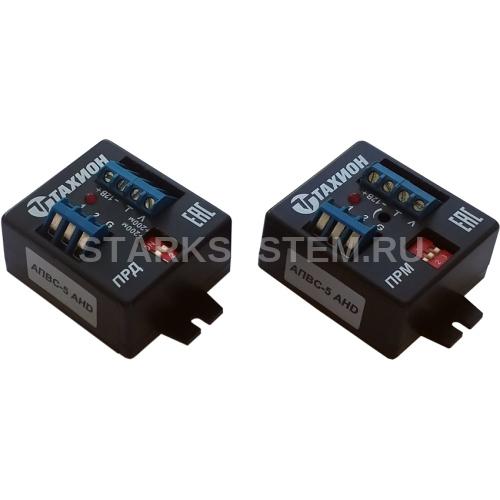

Тахион АПВС-5 AHD

Описание Тахион АПВС-5 AHD

Аппаратура передачи видеосигнала по витой паре Тахион АПВС-5 AHD предназначена для передачи как обычного TV-cигнала, так и TV-cигнала высокой чёткости стандарта AHD по витой паре кабеля ТППэп или по витой паре компьютерного кабеля UTP CAT 5E.

Технические характеристики Тахион АПВС-5 AHD

Напряжение питания:

• передатчик - стабилизированное 12В DC ±5%
• приёмник - стабилизированное 12В DC ±5%

  Ток потребления:

• передатчик - не более 50 мА
• приёмник - не более 50 мА

• Входное сопротивление передатчика - 75 Ом
• Выходное сопротивление приёмника - 75 Ом
• Номинальный уровень входного и выходного видеосигналов - 1В

  Дальность передачи видеосигнала:

• по кабелю ТППэп - 0 ÷ 1100 м
• по кабелю UTP CAT 5E - 0 ÷ 900 м

• Диапазон регулировки уровня выходного видеосигнала - ± 3 дБ
• Диапазон рабочих частот - 50 Гц ÷15 МГц

  Система защиты рассчитана на кратковременный импульсный разрядный ток с tфронта = 8мкс / tспада = 20мкс - 10 кА

• передатчик - двухступенчатая защита по входу и выходу
• приёмник - трёхступенчатая защита по входу

• Диапазон рабочих температур - – 40°С ¸ +50°С
• Габаритные размеры - 64 х 42,5 х 25,8 мм
• Вес комплекта в упаковке, не более - 110 г
