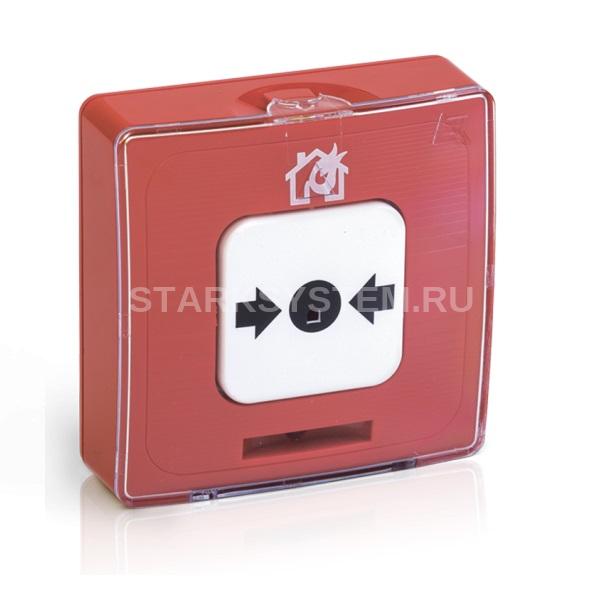

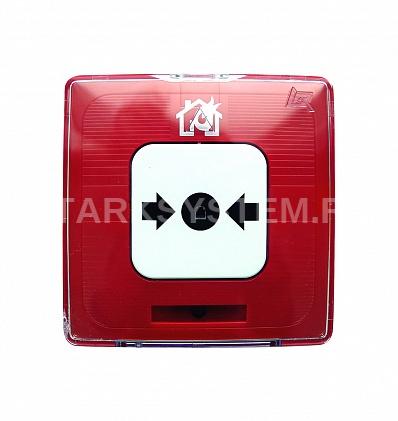

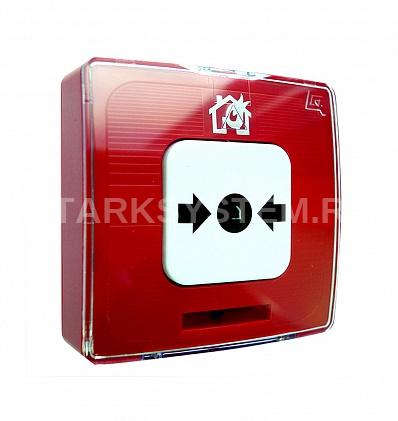

Рубеж ИПР 513-10

Описание Рубеж ИПР 513-10

Рубеж ИПР 513-10 - извещатель пожарный ручной предназначен для ручной подачи сигнала «Пожар» в системах пожарной и охранно-пожарной сигнализации. Извещатель пожарный ручной приводится в действие путем нажатия кнопки, которая находится под защитной крышкой, благодаря чему исключается возможность случайного нажатия, также существует возможность пломбирования. Извещатель пожарный ручной рассчитан на многократное включение и выключение. Область применения извещателя распространяется на такие объекты как: образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Извещатель пожарный ручной ИПР 513-10 представляет собой устройство, осуществляющее сигнализацию о пожаре при нажатии на кнопку. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации. Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с использованием ключа (входит в комплект) или прямошлицевой отвертки с шириной наконечника не более 2,5 мм (либо аналогичным предметом). Для информации о режимах работы извещателя и состоянии ШС предусмотрен оптический индикатор красного цвета.

Извещатель пожарный ручной состоит из основания корпуса и защитной крышки. На основании установлена плата с радиоэлементами и клеммником для подключения проводов ШС.

Схема подключения извещателя

Провода ШС присоединяются к клеммным соединителям (положительный провод ШС к клеммным соединителям с маркировкой "+", отрицательный к клеммным соединителям с маркировкой "-" )

Извещатель ИПР 513-10 предназначен для круглосуточной и непрерывной работы со следующими приборами:

• ППК-2;
• «Нота», «Сигнал-ВК», «Радуга», «Луч»;
• ППКОП 0104065-20-1 "Сигнал-20";
• приборами Гранд Магистр;
• приборами Гранит;
• приборами ВЭРС;
• любыми другими приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал "Пожар" в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1 кОм.

Технические характеристики Рубеж ИПР 513-10

• Напряжение питания 9-30 В
• Ток потребления в дежурном режиме не более 50 мкА
• Сопротивление извещателя в режиме пожар 500 Ом
• Помехоустойчивость ( по ГОСТ Р 53325): - к наносекундным импульсам напряжения 3 степень - к электростатическому разряду 3 степень - к электромагнитному полю 3 степень
• Способ защиты от поражения электрическим током 3 класс
• Габаритные размеры 88x86х45 мм
• Степень защиты оболочки IP 41
• Масса, не более 150 г.
• Диапазон рабочих температур -40 - +60 °С
• Средний срок службы не менее 10 лет.
