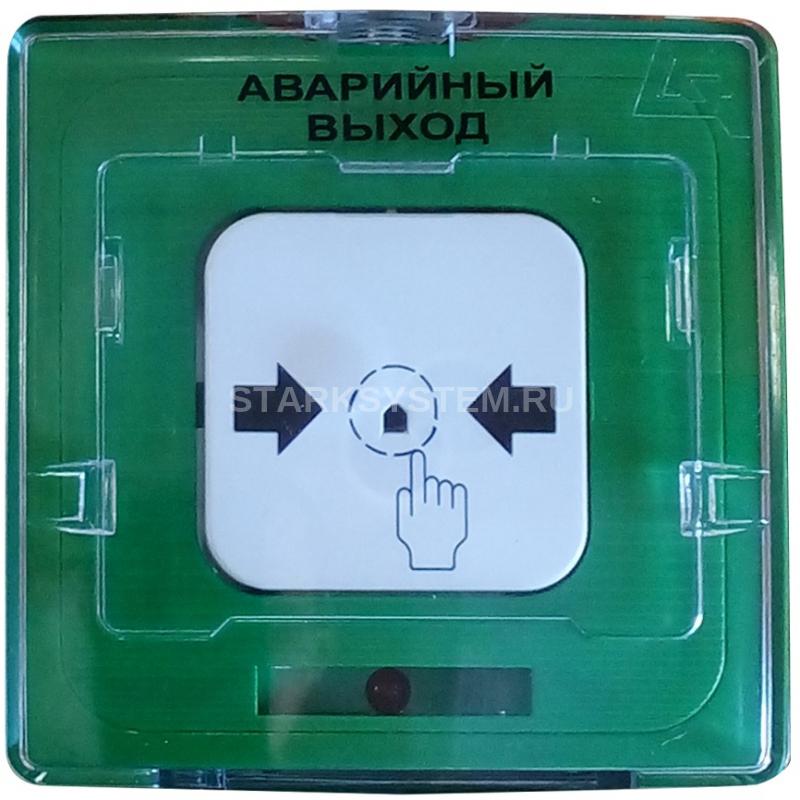

Рубеж УДП 513-11(прот. R3) Цвет и надпись по запросу

Описание Рубеж УДП 513-11(прот. R3) Цвет и надпись по запросу

Устройство дистанционного пуска адресное УДП 513- 11 прот.R3 предназначено для ручного включения систем противопожарной защиты (пожаротушения, дымоудаления, оповещения, внутреннего противопожарного водопровода и т.д.) в адресных системах пожарной и охранно-пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3. Конструкция устройства дистанционного пуска и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени. Устройство дистанционного пуска электроконтактное адресное УДП 513-11 прот.R3 состоит из основания, корпуса и защитной крышки. Защитная крышка снабжена защитным элементом, который следует нажатием на центр выдавить для обеспечения доступа к приводному элементу. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи. Устройство дистанционного пуска адресное УДП 513-11 прот.R3 передает сообщение о событии на приемно-контрольный прибор при нажатии на приводной элемент УДП. После нажатия выпадающий цветной флажок является визуальным подтверждением нажатого состояния приводного элемента УДП. Снятие формируемого сигнала осуществляется возвратом приводного элемента в исходное положение с помощью входящего в комплект поставки ключа. Для возврата приводного элемента необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания приводного элемента. Для информации о режимах работы адресного устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 4 – 5 секунд, а в режиме нажатия кнопки частота промаргивания составляет 2 раза в 1 секунду. Питание устройства дистанционного пуска и передача сигнала «Нажатия кнопки» осуществляются по АЛС. Современный дизайн и простота использования. Устройство дистанционного пуска УДП 513-11 прот.R3 выпускается в соответствии с ГОСТ Р 53325-2012:

В белом и синем цвете - надпись не регламентируется, возможно заказать любую надпись например «Полиция», «Вызов охраны» и др. Схема подключения устройства дистанционного пуска УДП 513-11 ПРОТ.R3 В АЛС Для установки защитного (выпадающего) элемента необходимо открыть защитную крышку, поддев защелку в верхней части корпуса острым предметом (рисунок А). Далее защитная крышка показана отдельно от корпуса (снимать крышку с корпуса УДП не следует) (рисунок Б). Защитный элемент в положении, показанном на рисунке, ввести верхней кромкой в середину выреза защитной крышки (рисунок В) и, повернув, совмещая плоскости, защелкнуть нажатием на кромки защитного элемента.

Технические характеристики Рубеж УДП 513-11(прот. R3) Цвет и надпись по запросу

• Модель: УДП 513- 11 прот.R3
• Тип: Устройство дистанционного пуска адресное
• Питание: от АЛС
• Усилие нажатия на кнопку, не менее: 25 Н
• Частота моргания светового индикатора в режиме “дежурное“: 0,25 Гц
• Частота моргания светового индикатора в режиме “Нажатие кнопки”: 2 Гц
• Габаритные размеры модуля, не более: 88х85х46 мм
• Масса, не более: 150 г
• Степень защиты оболочки: IP31
• Рабочий диапазон температур: от -40 до +55°С
• Средний срок службы, не менее: 10
• Цвет: Жёлтый
