ИВС-сигналспецавтоматика ИПДЛ-52М (ИП 212-52М)(8 -100 метров)

Описание ИВС-сигналспецавтоматика ИПДЛ-52М (ИП 212-52М)(8 -100 метров)

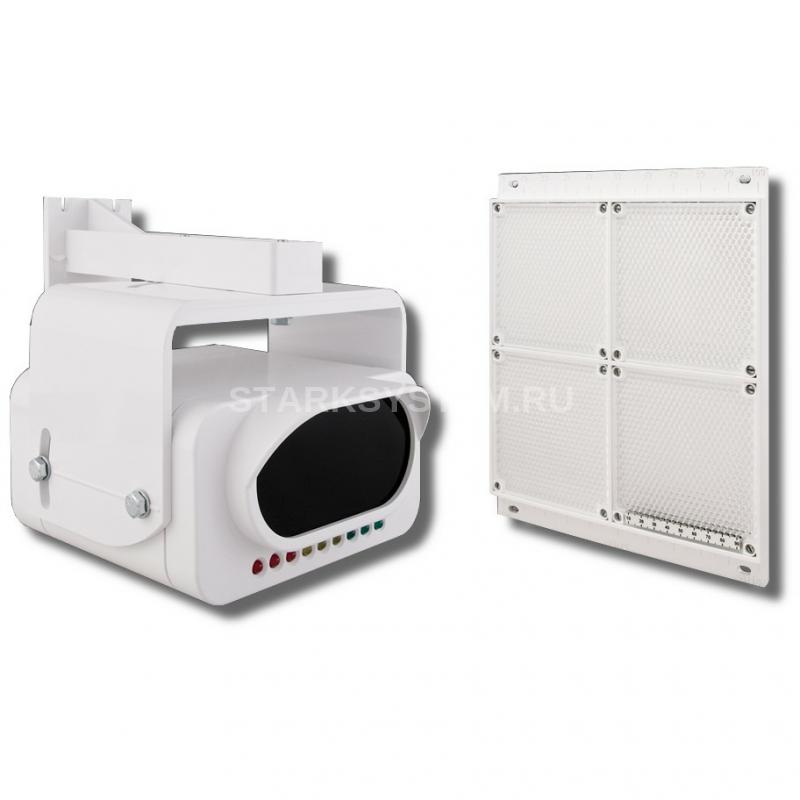

Извещатель дымовой оптический линейный, однопозиционный ИВС-сигналспецавтоматика ИПДЛ-52М (ИП 212-52М)(8 -100 метров) Предназначен для обнаружения загораний, сопровождающихся появлением дыма, и передачи сигнала тревожного сообщения «Пожар» или «Внимание» приемно-контрольным приборам; для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков. Особенности Подключение извещателя к приемно-контрольному прибору может быть произведено как с помощью двухпроводного, так и с помощью четырехпроводного шлейфа сигнализации. Дополнительная информация Извещатель рассчитан на непрерывную круглосуточную работу и применяется в закрытых помещениях жилых и производственных зданий и сооружений совместно с пожарными приемно-контрольными приборами (например, ППК-2, ППК-2М, «Радуга», «Сигнал-20П» и пр.) и с охранно-пожарными приемно-контрольными приборами (например, «Аккорд», «Нота», «Сигнал-20», «Сигнал-ВК», «ВЭРС», «Гранит», «Виста» и пр.). Принцип действия извещателя основан на свойстве уменьшения интенсивности оптического луча, прошедшего через задымленную среду. ИП212-52М работает в инфракрасном диапазоне волн. При монтаже приемо-передатчик и рефлектор-отражатель располагаются друг напротив друга и юстируются с целью достижения максимального совпадения диаграммы направленности приемо-передатчика с направлением на рефлектор. При работе в штатном режиме приемо-передатчик периодически (с интервалом в 350 мс) формирует пачки инфракрасных импульсов (ИК-импульсов), которые, пройдя через контролируемую среду, отразившись от рефлектора и вновь преодолев контролируемое расстояние, возвращаются на приемо-передатчик, принимаются и обрабатываются им. Решение о наличии дыма в защищаемом пространстве принимается при снижении интенсивности оптического луча до порогового значения (относительно интенсивности оптического луча в незадымленной среде). Порог срабатывания может быть выбран при установке тактики работы равным 20%, 30%, 40% или 50%. В связи с тем, что луч дважды преодолевает контролируемое пространство, снижение интенсивности луча в процентном отношении будет больше, чем значение порога и составит: 36% для порога 20%, 49% для порога 30%, 64% для порога 40% и 75% для порога 50%. При снижении интенсивности луча более чем на 98% (соответствует порогу 86%) — будет фиксироваться извещение «Неисправность-луч».

Технические характеристики ИВС-сигналспецавтоматика ИПДЛ-52М (ИП 212-52М)(8 -100 метров)

• Тип извещателя: комбинированный
• Маркировка по взрывозащите: -
• Дальность действия, м: 8…80
• Напряжение питания, B: - постоянного тока: 10…30 - по шлейфу сигнализации: 10…30
• Ток потребления, мА: - при напряжении питания 12 В: 1.5 - в дежурном режиме, мА: 1.5 - в режиме «ПОЖАР»: 40
• Степень защиты: IP40
• Диапазон рабочих температур, °С: от -30 до +50
• Габаритные размеры (ШхВхГ), ммЖ 140х135х70
• Масса, не более, кг: 0.4
