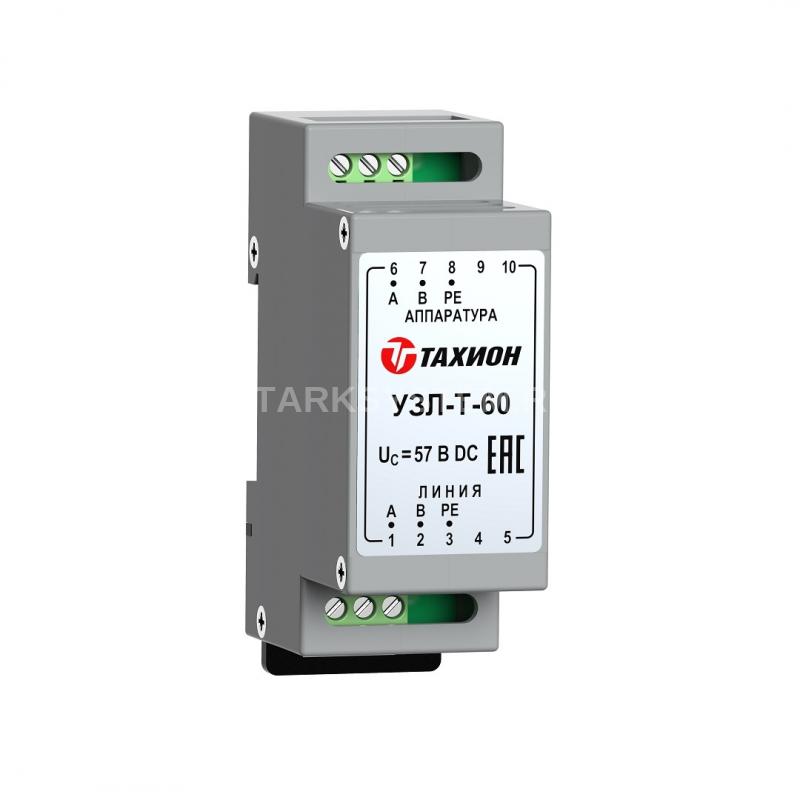

Тахион УЗЛ-Т-60

Описание Тахион УЗЛ-Т-60

Устройства защиты оборудования телефонии УЗЛ-Т-60 предназначены для защиты от импульсных перенапряжений (грозовых, электростатических разрядов и др.) оборудования связи и телефонии, использующего двухпроводные витые пары для передачи в стандартах xDSL, в пределах 2 ÷ 3 зон молниезащиты (в соответствии с МЭК 61312-1).

Защищаемое оборудование: модемы систем телефонии, приемные устройства, узлы связи.

Области применения:

• Защита электронных и квазиэлектронных АТС
• Защита xDSL и ISDN устройств (коммутаторов, роутеров, мультиплексоров)
• Защита оборудования систем связи и передачи данных стандартов ADSL2 / SDSL / VDSL / VDSL2
• Защита телефонов, факсов, модемов, подключённых к телефонным линиям RTC и ADSL

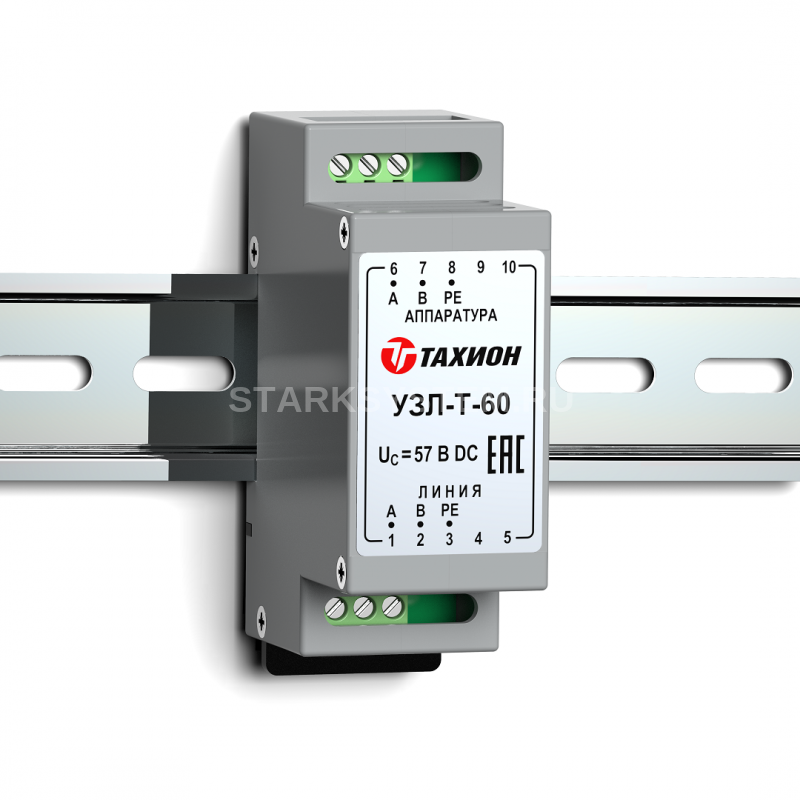

УЗЛ-Т-60 по техническим и эксплуатационным характеристикам удовлетворяют требованиям ГОСТ IEC 61643-21. Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно УЗЛ-Т-60 выполнены в пластмассовом корпусе с креплением на 35мм DIN-рейку. Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

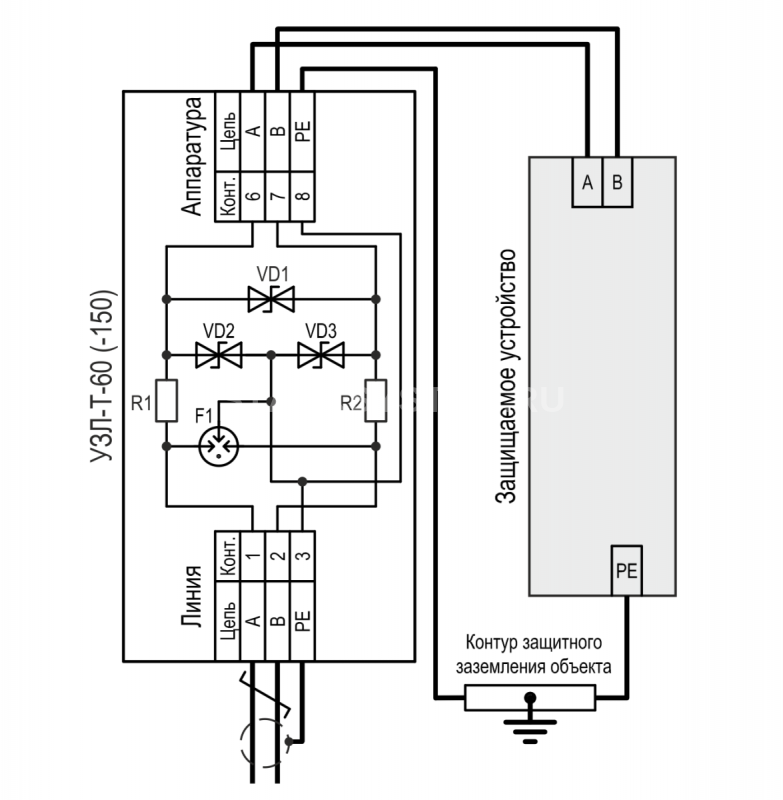

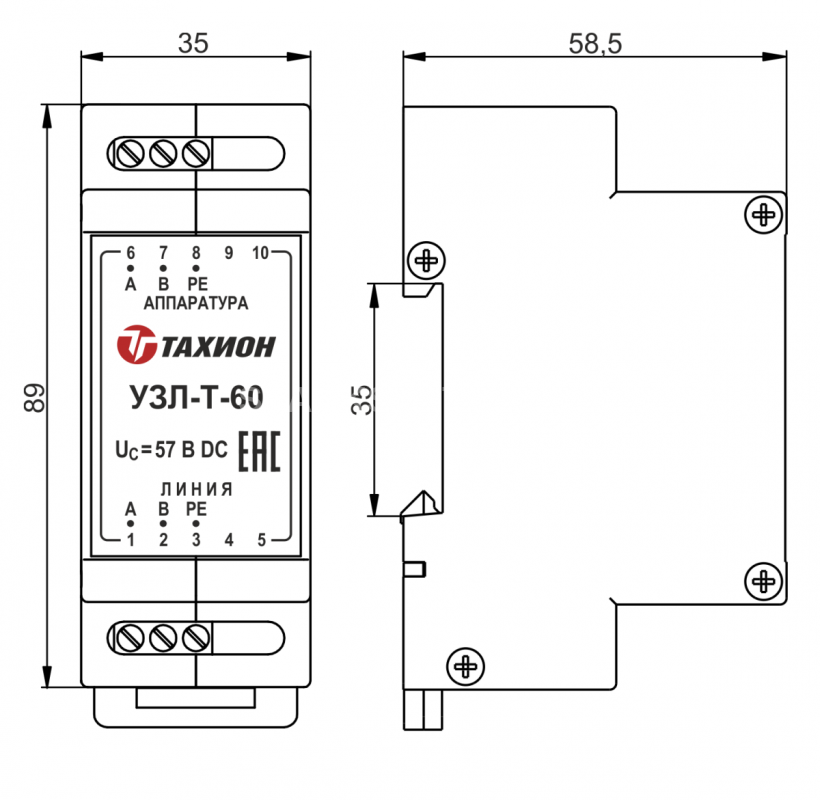

Габаритные и установочные размеры. Схема подключения:



Технические характеристики Тахион УЗЛ-Т-60

Номинальное рабочее напряжение UN    38 В DC Макс. длительное рабочее напряжение UС    57 В DC Номинальный рабочий ток IN    0,5 А Номинальный ток разряда (8/20 мкс) In    2 кА Максимальный ток разряда (8/20 мкс) IMAX    20 кА C2 Уровень напряжения защиты UP при In пары относительно земли (A1-G,B1-G,A2-G,B2-G) (синфазная наводка)    65В C2 Уровень напряжения защиты UP при In между проводниками пары (А1-B1,A2-B2) (дифференциальная наводка) 95В Время срабатывания tA, не более    10нс/100нс Вносимая емкость в линию, не более    90 пкФ Скорость передачи данных, не более    15 Мбит / сек Количество защищаемых пар    1 Сечение подключаемых проводов, не более    2,5 мм2 Категория испытаний по МЭК 61643-21    A2,B2,С2,C3,D1 Диапазон рабочих температур    – 55°С … +85°С Габаритные размеры    89 х 58 х 35 мм Вес в упаковке    90 г
