ЦМО ШТВ-Н-6.6.3-4ААА-Т1-МС1

Описание ЦМО ШТВ-Н-6.6.3-4ААА-Т1-МС1

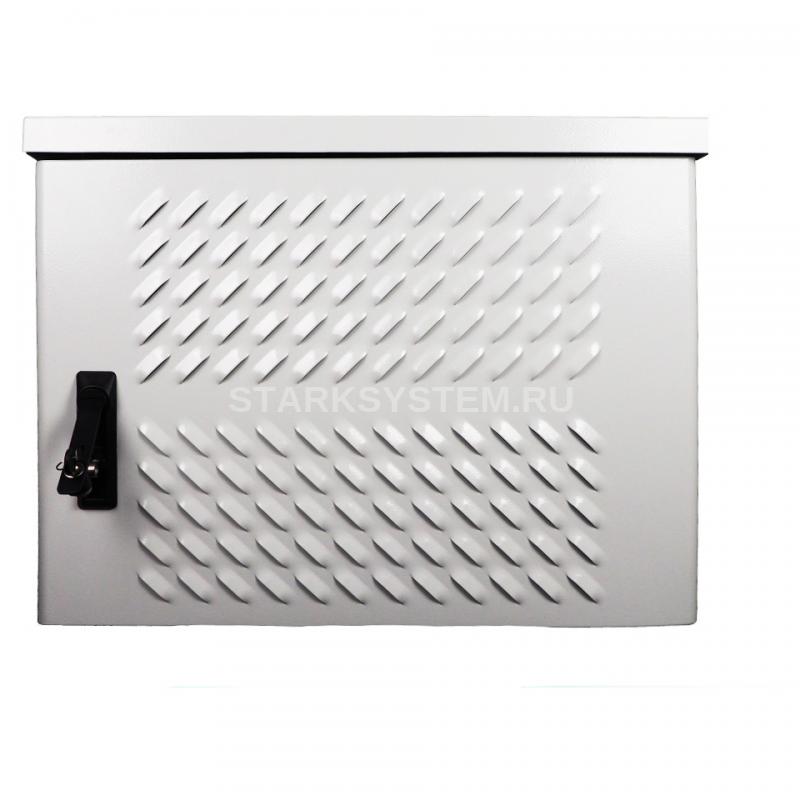

ЦМО ШТВ-Н-6.6.3-4ААА-Т1-МС1 - шкаф всепогодный настенный 6U (Ш600 × Г300), комплектация Т1 с контроллером MC1 и датчиками.

Укомплектованные шкафы серии ШТВ-Н-Т1-MC1 представляют собой готовое решение с системой мониторинга и контроля микроклимата.

Система мониторинга включает установленные в шкафу контроллер Rem-MC1 со встроенным датчиком удара, датчик открытия двери, цифровой датчик влажности и температуры RS-HT1, датчик дыма, датчик протечки. Цифровой модуль Rem-MC-DMTH поддерживает заданную температуру и влажность в установленных параметрах круглый год, а также для обеспечения работы подключаемого активного оборудования в заданном диапазоне температуры и влажности предусматриваются функции "холодного" и "горячего" старта, по предельным значениям температуры и "влажного старта" по предельному значению влажности.

Изделие в климатическом исполнении У1 по ГОСТ 15150–69 предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.

Шкаф крепится на стену при помощи четырёх уголков (анкеры не входят в комплект поставки), при необходимости можно применить крепление на столб (не входит в комплект поставки).

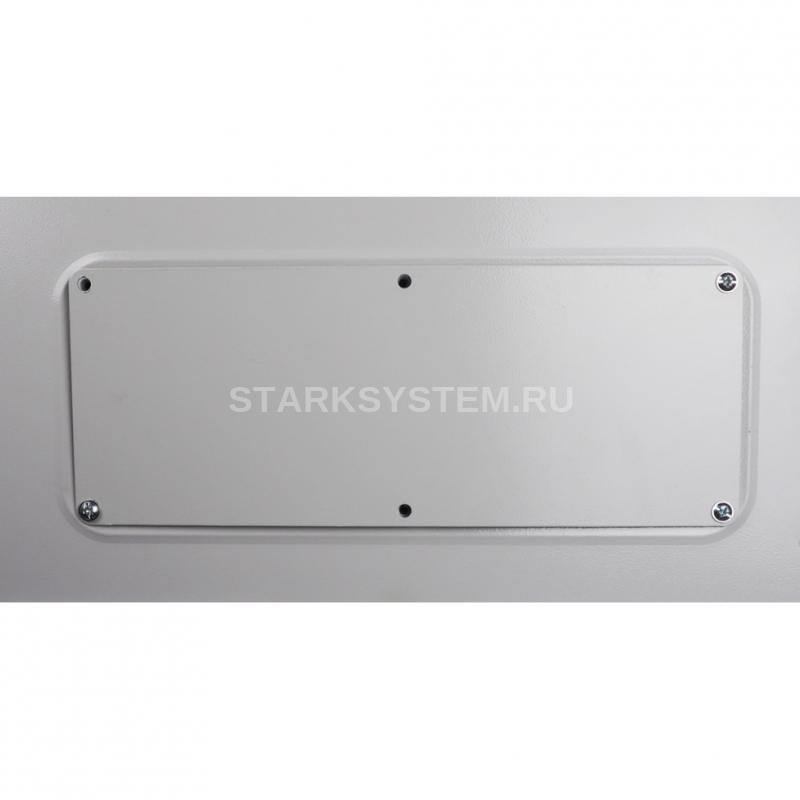

В основании шкафа предусмотрены съёмные заглушки для ввода кабелей. Конструкция заглушек предполагает разное количество и диаметр отверстий для установки кабельных вводов по желанию заказчика. В комплект изделия входит один кабельный ввод для подключения питания шкафа.

Питание изделия осуществляется от внешней электрической сети напряжением 220 В переменного тока частотой 50 Гц.

Изделие имеет степень защиты от поражения электрическим током класса I по ГОСТ IEC 61140-2012 и соответствует ГОСТ 12.2.027.0-75.

Допустимая распределённая статическая нагрузка до 150 кг.

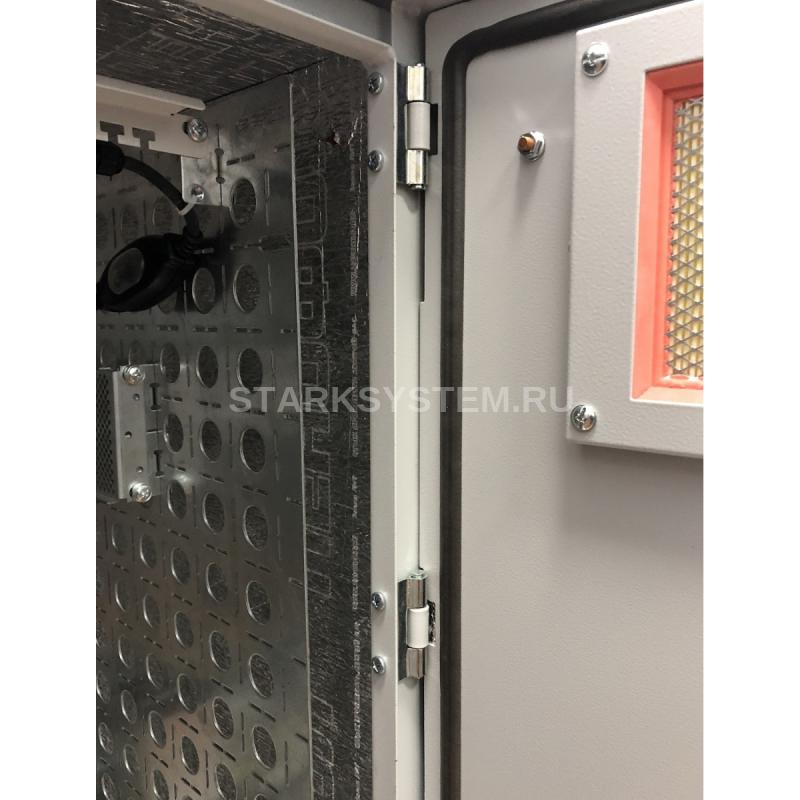

Корпус шкафов серии ШТВ-Н имеет металлическую сварную конструкцию, внутри покрыт слоем утеплителя с фольгированным покрытием, что улучшает термоизоляцию и уменьшает теплопотери через стенки шкафа. В комплект шкафа входят задняя оцинкованная панель и комплект вертикальных юнитовых панелей.

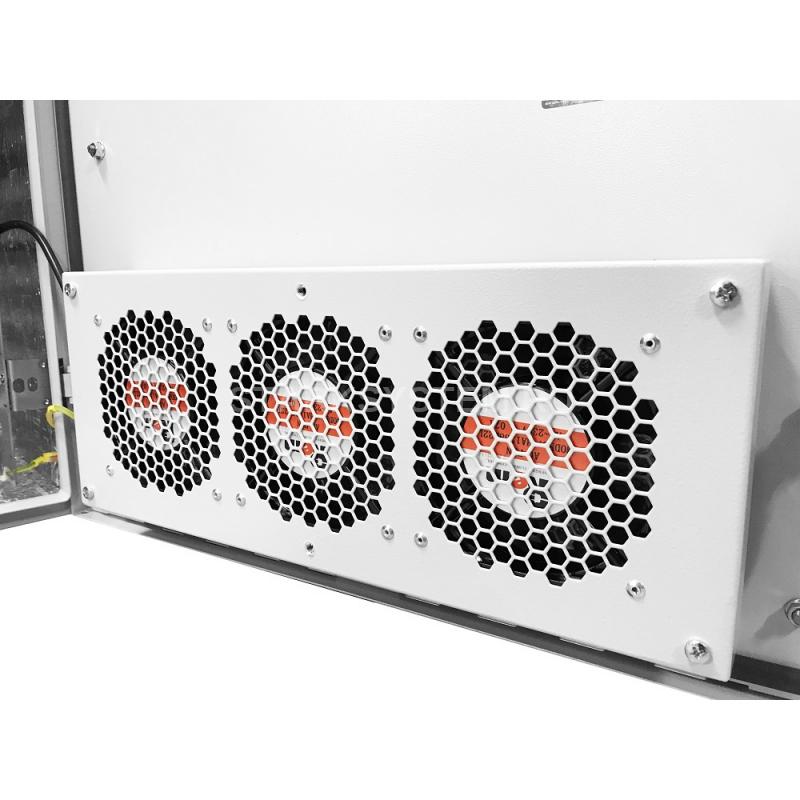

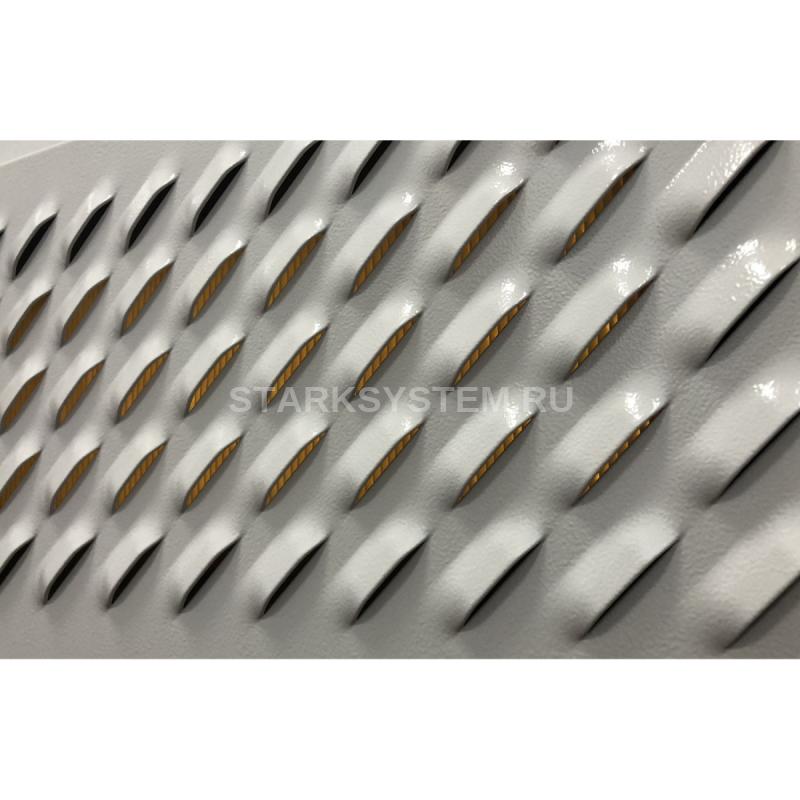

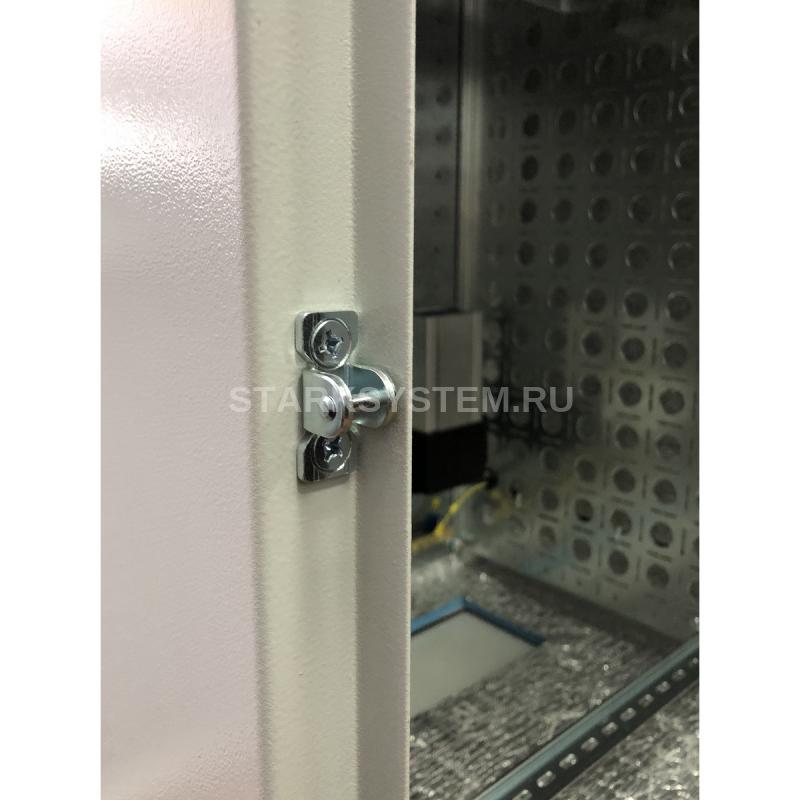

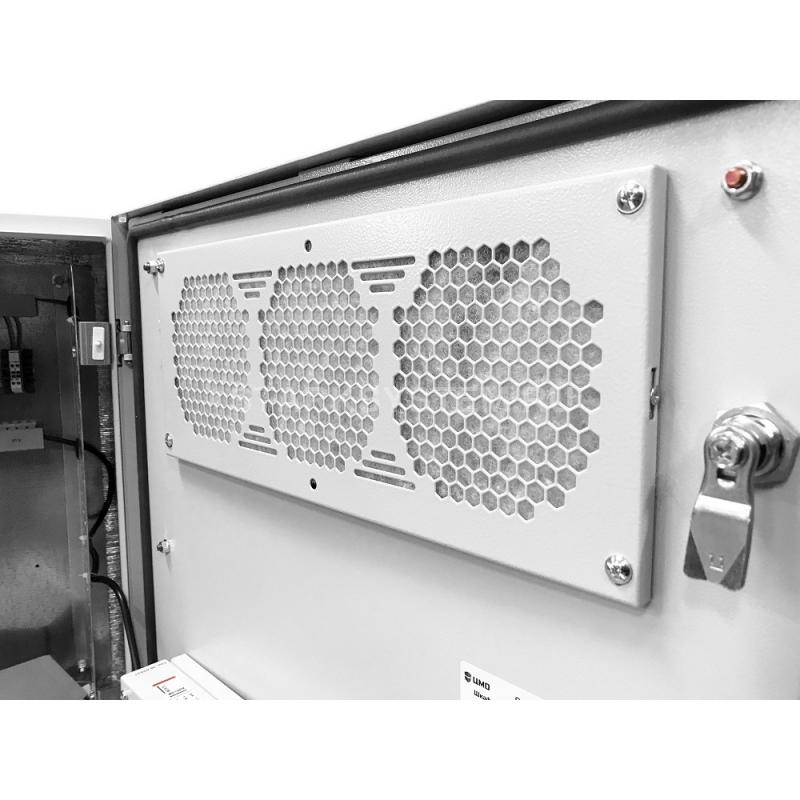

Двери шкафов серии ШТВ-Н имеют перфорацию, которая обеспечивает вентиляцию установленного в них оборудования, но при этом исключает прямой доступ в полость шкафа и попадание в него инородных предметов. В дверь встроена система вентиляции, состоящая из модуля вентиляторного и фильтра. Максимальный угол открытия двери шкафа 120°. На кронштейне, расположенном на верхней петле двери, находится датчик открытия дверей. Степень защиты, обеспечиваемой оболочками от наружного механического удара - IK 10.

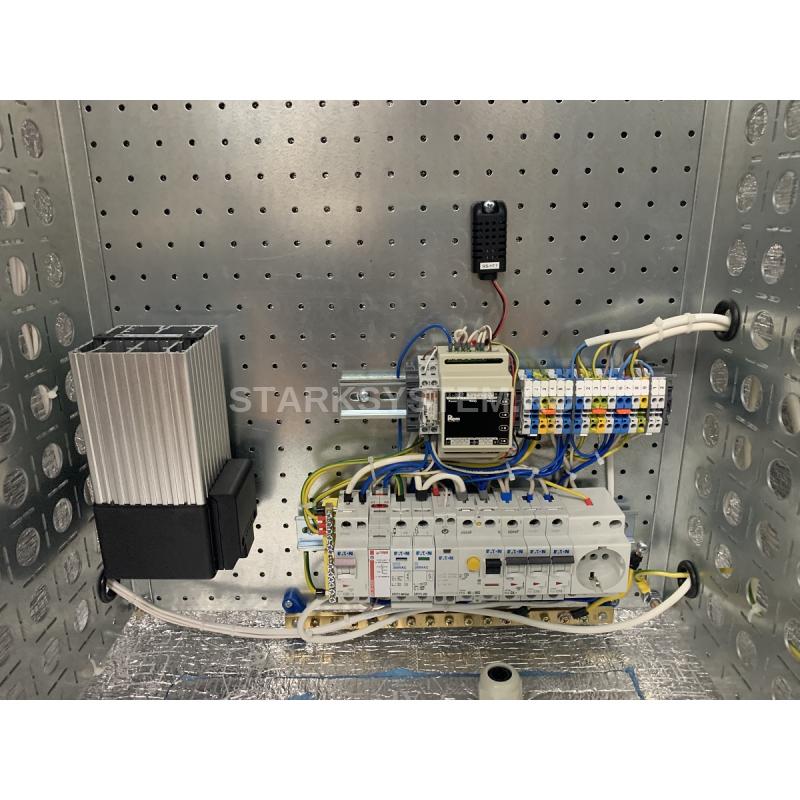

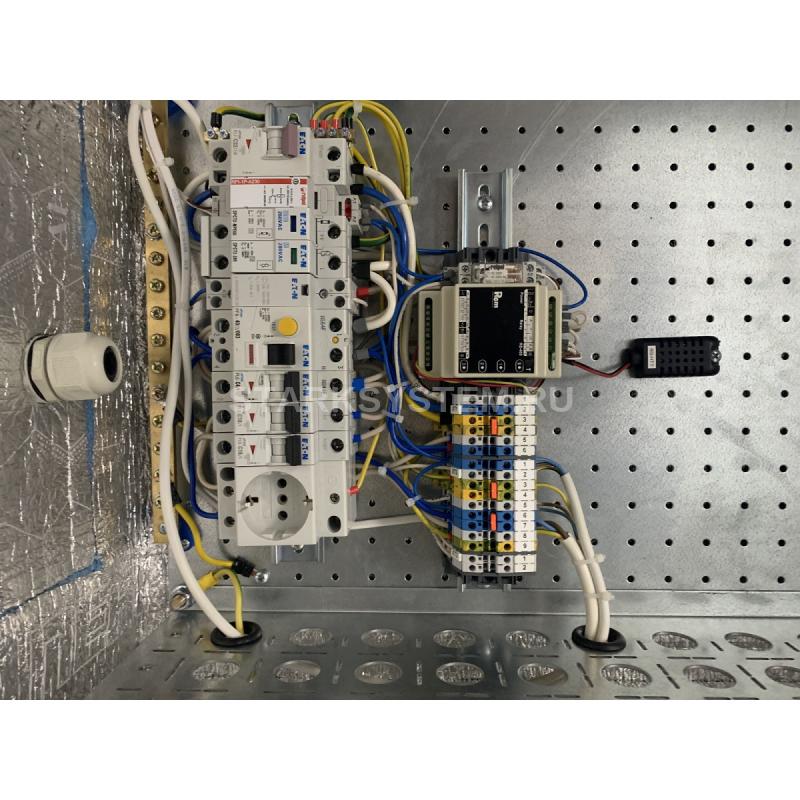

Перечень установленного оборудования:

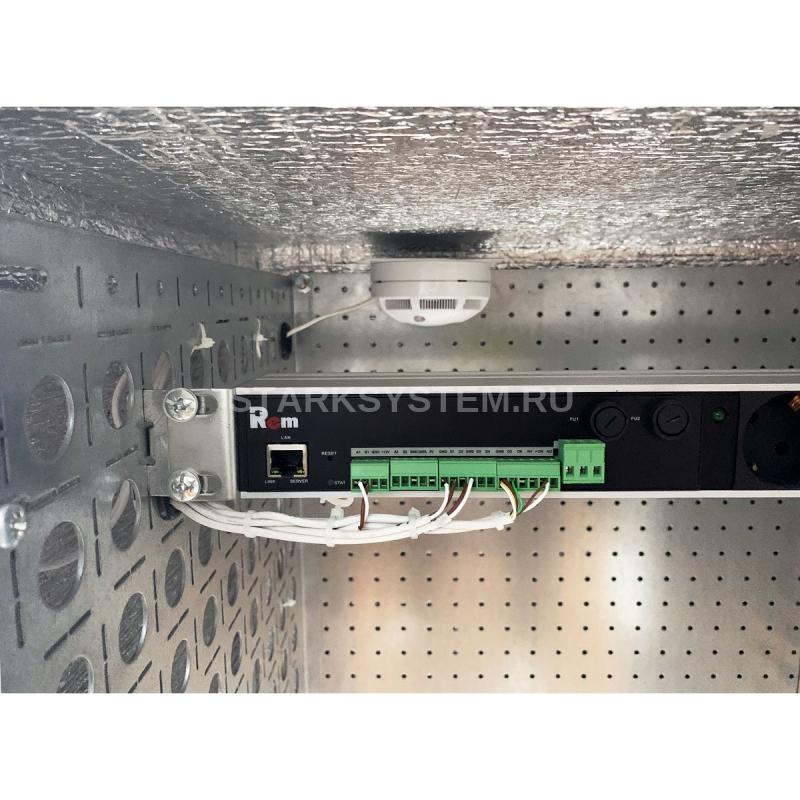

• Контроллер Rem-MC1
• Цифровой модуль управления микроклиматом Rem-MC-DMTH
• Вентилятор
• Нагреватель полупроводниковый
• Индикатор напряжения
• Выключатель дифференциальный защитный
• Выключатель автоматический
• Датчик открытия двери
• Датчик влажности/температуры RS-HT1
• Датчик дыма
• Датчик протечки воды
• Розетка на DIN-рейку
• Шина заземления

Структура условного обозначения шкафов

Cхема электрическая принципиальная шкафов серии ШТВ-Н, ШТВ-НН

Технические характеристики ЦМО ШТВ-Н-6.6.3-4ААА-Т1-МС1

• Код: 30130036000
• Артикул: ШТВ-Н-6.6.3-4ААА-Т1-МС1
• Высота, U: 6
• Высота, мм: 450
• Толщина металла, не более мм: 2
• Ширина, мм: 620
• Глубина, мм: 330
• Комплектация: С нагревом и охлаждением
• Распределенная нагрузка, кг: 150
• Масса изделия, кг: 40
• Категория коррозийной стойкости: С3
• Цвет: Серый RAL 7035
• Материал: Металл
