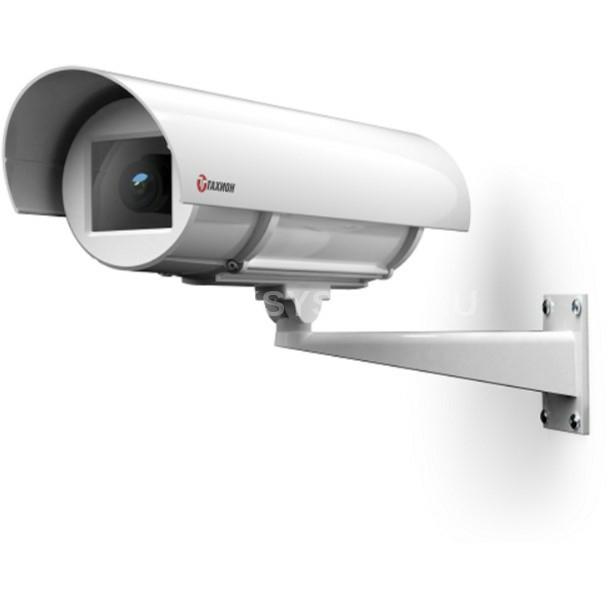

Тахион ТГБ-7У-PoE++

Описание Тахион ТГБ-7У-PoE++

Термокожух удлиненный ТГБ-7У РоЕ++ предназначен для установки сетевых (IP) видеокамер Ethernet 10/100BASE-TX и защиты их от воздействия окружающей среды (влаги и отрицательных температур). Питание термокожуха и видеокамеры осуществляется от инжектора PoE+ стандарта IEEE 802.3at по кабелю UTP категории 5e как по сигнальным, так по резервным парам (в комплект поставки не входит).

Термокожух обеспечивает:

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• стабилизацию температуры видеокамеры (встроенный вентилятор) ;
• преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
• безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход видеокамеры из строя при запуске;
• питание дополнительных устройств (например, прожектора) напряжением 12 В DC мощностью не более 17 Вт.

Термокожух соответствует:

• техническим требованиям - ГОСТ Р 51558;
• требованиям по безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3;
• степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007.0;
• климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
• степени защиты – IP66/IP68 по ГОСТ 14254.

СОСТАВ И ГАБАРИТНО-УСТАНОВОЧНЫЕ РАЗМЕРЫ

** Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.

ПОДКЛЮЧЕНИЕ

ПРИМЕР ПОДКЛЮЧЕНИЯ

автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур; стабилизацию температуры видеокамеры (встроенный вентилятор) ; преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер; безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход видеокамеры из строя при запуске; питание дополнительных устройств (например, прожектора) напряжением 12 В DC мощностью не более 17 Вт. Термокожух соответствует:

primery-podklyucheniya-termokozhuha-tgb-7u-poe.jpg">

Технические характеристики Тахион ТГБ-7У-PoE++

Характеристика        ТГБ-7У-РоЕ++ Стандарт питания термокожуха / мощность источника питания, Вт    IEEE 802.3bt, PoE++, PoH, UPOE / 60;    Passive PoE 48…56 В / 60 Стандарты IP-видеокамеры    Ethernet 10/100BASE-TX    IEEE 802.3af, at Максимальная длина кабеля UTP кат. 5е, м    100 Напряжение / ток внутреннего источника питания для доп. устройства, В DC / А    12 / 1,4 Мощность потребления устанавливаемой IP-видеокамеры, Вт        15 Температура вкл./откл. обогрева*, °С    +20 / +25 Мощность обогрева, Вт до хол. запуска/после хол. запуска        33 / 22 Максимальная потребляемая мощность (включая IP-видеокамеру), Вт, не более        51 Диапазон температуры окружающей среды при эксплуатации, °С    -60 … +50 Температура вкл./откл. холодного запуска, °С    -10 / -15 Влажность воздуха при +25 °С, %    до 100 Устойчивость к несанкционированным действиям (НСД)    II (средняя) по ГОСТ Р 51558 Устойчивость к низким температурам    III (высокая) по ГОСТ Р 51558 Устойчивость к внешним воздействиям    III (высокая) по ГОСТ Р 51558 Степень защиты оболочки    IP66/IP68 по ГОСТ 14254 Устойчивость к импульсным помехам по цепям Ethernet    класс 2 по ГОСТ Р 51317.4.5 Материал корпуса    сплав алюминиевый, покрытие – краска порошковая RAL9002** Масса с упаковкой, кг, не более    3,8 Режим работы    круглосуточный * Обогреватель 1,5 Вт у окна термокожуха работает постоянно. ** Другой цвет покрытия по отдельной заявке.

Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры в зависимости от длины линии и напряжения на выходе источника питания:
