Оникс Тромбон ПУ-8К

Описание Оникс Тромбон ПУ-8К

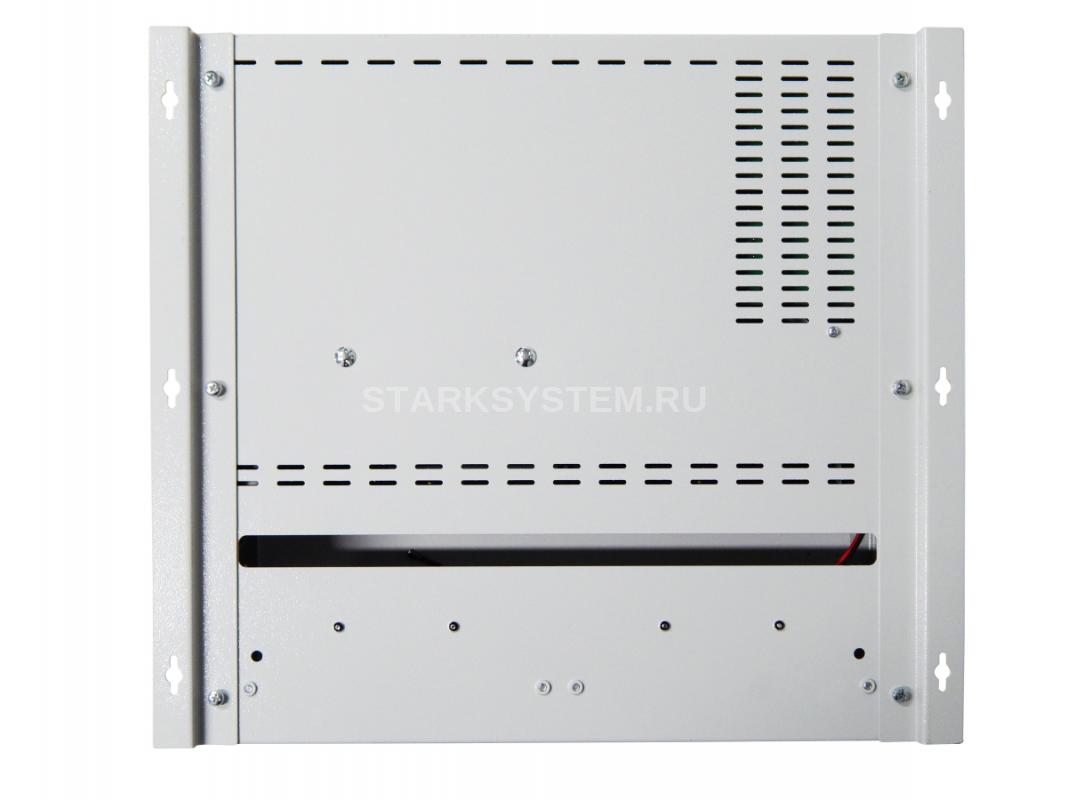

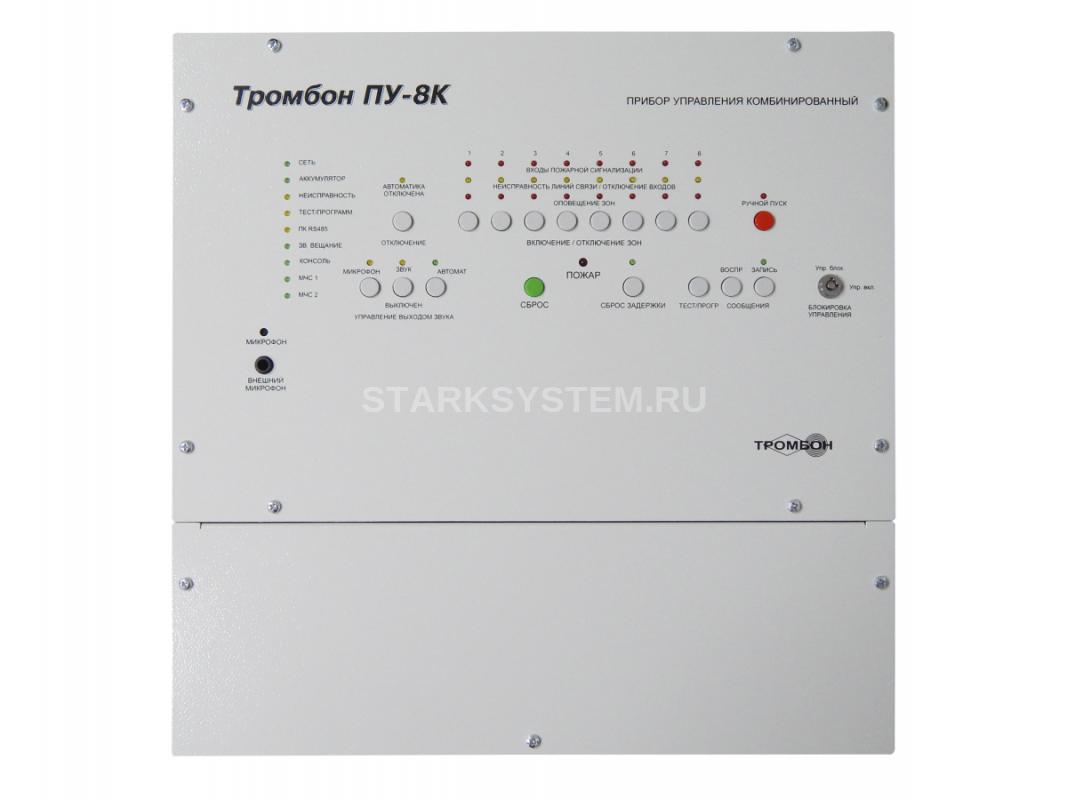

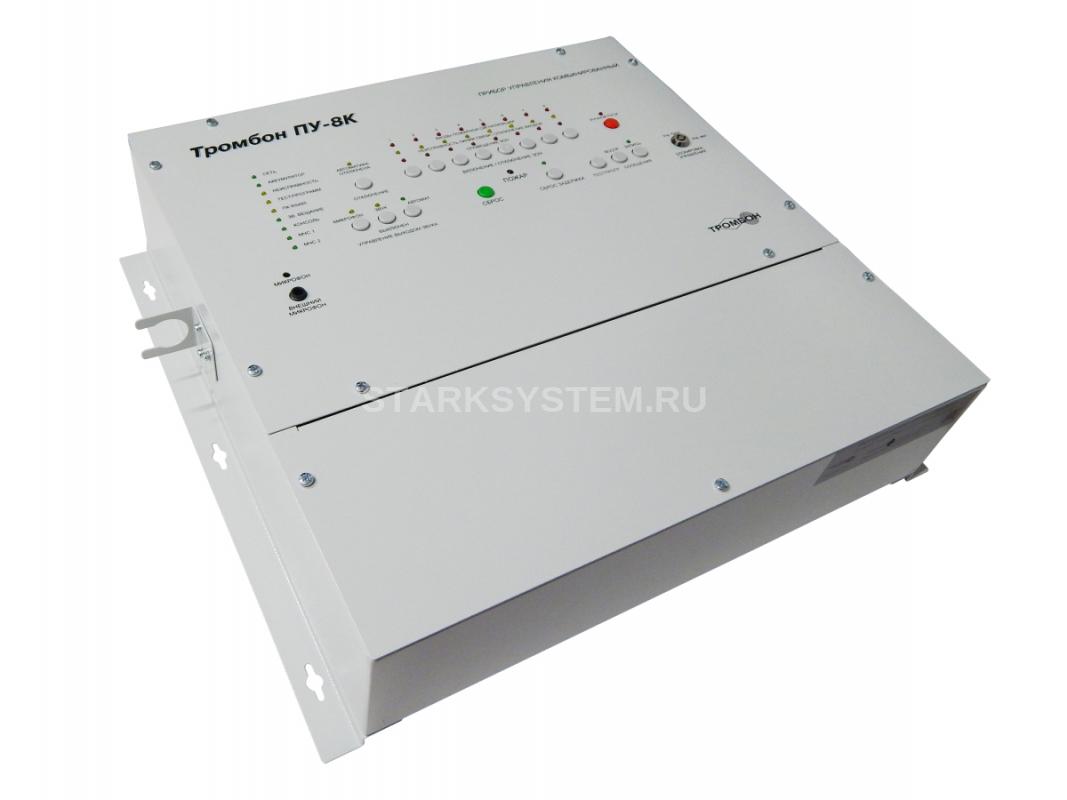

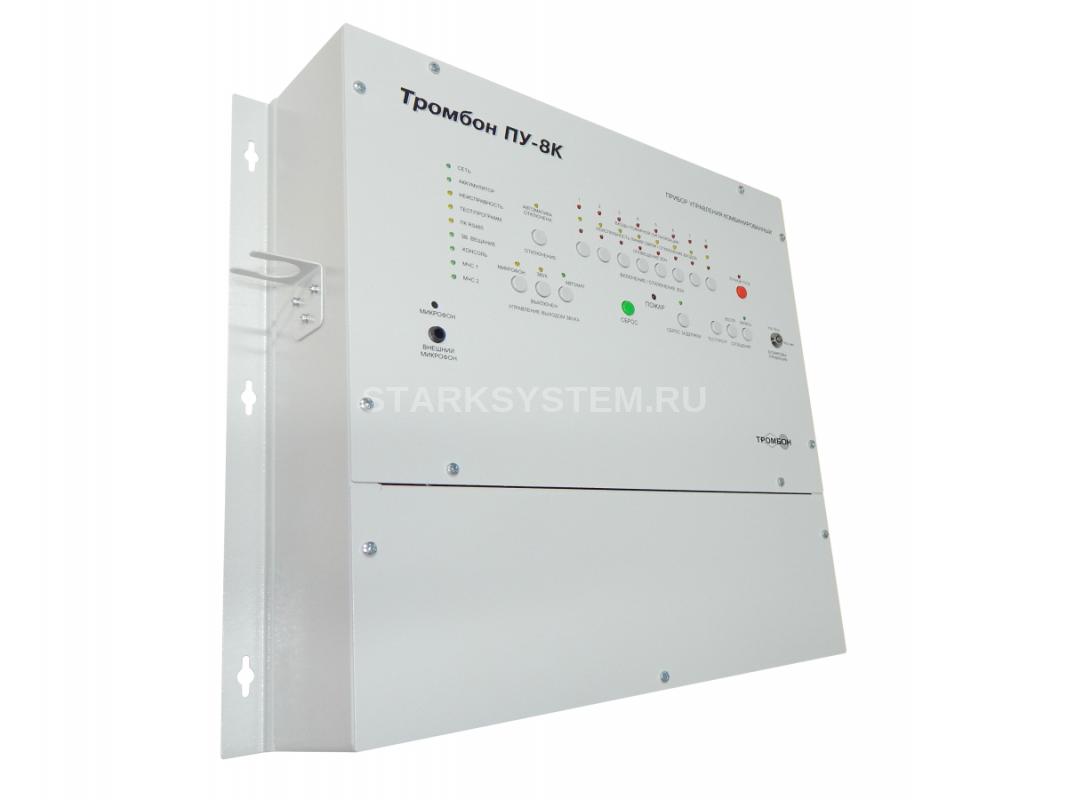

Прибор управления «Тромбон ПУ-8К». Прибор управления Тромбон ПУ-8К предназначен для построения системы оповещения и управления эвакуацией (СОУЭ) 3 – го и 4 – го типов. Прибор имеет 8 зон (8 линий) оповещения, встроенный усилитель мощности, систему резервного питания, два входа МЧС, гибкие настройки алгоритмов оповещения, интеллектуальную систему контроля всех линий связи, порт для подключения удаленных консолей Тромбон УК, интерфейс RS-485 для подключения к ПК и сопряжения с системамой безопасности АРМ "Орион Про". Внешний вид прибора «Тромбон ПУ-8К» и расположение органов управления и индикации.

1. Корпус прибора «Тромбон ПУ-8К»;
2. Индикатор «АВТОМАТИКА ОТКЛЮЧЕНА» - светится при отключении одного или нескольких входов для сервисного обслуживания;
3. Кнопка «ОТКЛЮЧЕНИЕ», служит для управления отключением входов;
4. Индикаторы «ВХОДЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ» зажигаются при: а) поступлении командного импульса от ППКП на соответствующий вход пожарной сигнализации прибора; б) получении от ППКП через последовательный порт «RS485» информации о возгорании в соответствующей зоне; в) используются в режиме программирования;
5. Индикаторы «НЕИСПРАВНОСТЬ ЛИНИЙ СВЯЗИ / ОТКЛЮЧЕНИЕ ВХОДОВ» зажигаются при: а) неисправности в линиях связи прибора с ППКП; б) неисправности в линиях связи со звуковыми оповещателями соответствующих зон; в) используются в режиме программирования;
6. Индикаторы «ОПОВЕЩЕНИЕ ЗОН» зажигаются при: а) включении оповещения в соответствующие зоны; б) включении звукового вещания в соответствующие зоны; в) используются при программировании прибора.
7. Кнопки «ВКЛЮЧЕНИЕ / ОТКЛЮЧЕНИЕ ЗОН» предназначены для: а) включения оповещения в соответствующие зоны; б) отключения входов определенных зон; в) управления зонами звукового вещания; г) для управления прибором в режиме программирования;
8. Кнопка и индикатор «РУЧНОЙ ПУСК» предназначены для запуска речевого оповещения вручную;
9. Кнопка и индикатор «ЗАПИСЬ» используется только в режиме программирования. Кнопка предназначена для: а) записи речевых сообщений; б) записи введенных настроек программы в память прибора;
10. Замок «БЛОКИРОВКА УПРАВЛЕИЯ» обеспечивает защиту органов управления прибором от несанкционированного доступа. При повороте ключа в данном замке в положение «Упр.блок.» все кнопки управления блокируются, нажатие на них не влияет на работу прибора.
11. Кнопка «ВОСПР.» используется только в режиме программирования прибора. Она предназначена для воспроизведения записанных сообщений.
12. Кнопка «ТЕСТ/ПРОГР.» предназначена для: а) входа в режим программирования прибора; б) включения режима тестирования прибора;
13. Кнопка и индикатор «СБРОС ЗАДЕРЖКИ» предназначены для сброса времени задержки в режиме оповещения;
14. Индикатор «ПОЖАР» зажигается при поступлении командного импульса на соответствующий вход пожарной сигнализации прибора или при получении от ППКП через последовательный порт «RS485» информации о возгорании в соответствующей зоне;
15. Кнопка «СБРОС» предназначена для сброса любого режима работы прибора и перевода его в «Дежурный режим»;
16. Крышка отсека для подключений и установки батарей;
17. Кнопка и индикатор «АВТОМАТ» предназначены для: а) включения автоматического выбора источника звука, при этом зажигается индикатор «АВТОМАТ»; б) возврата на заводские установки прибора в режиме программирования;
18. Кнопка и индикатор «ЗВУК ВЫКЛЮЧЕН» - выключение всех звуковых сигналов на выходе прибора. Это подтверждается зажиганием индикатора «ЗВУК ВЫКЛЮЧЕН». Переключение прибора из одного режима работы в любой другой режим или нажатие на кнопку «СБРОС» включает автоматический выбор источника звука, при этом зажигается индикатор «АВТОМАТ».
19. Кнопка и индикатор «МИКРОФОН» предназначены для включения и индикации в качестве источника звука, встроенного или внешнего микрофона. Переключение прибора из одного режима работы в любой другой режим или нажатие на кнопку «СБРОС» выключает микрофон и включает автоматический выбор источника звука, при этом зажигается индикатор «АВТОМАТ».
20. Гнездо «ВНЕШНИЙ МИКРОФОН» предназначено для подключения внешнего микрофона. К этому входу возможно подключение только микрофонов электромагнитной системы. Электретные и конденсаторные микрофоны не подходят, так как питанием с этого гнезда не обеспечиваются;
21. Отверстие «МИКРОФОН» - отверстие встроенного микрофона;
22. Кронштейн для подвешивания внешнего микрофона. Кронштейн устанавливается при необходимости пользователем (входит в комплект поставки прибора);
23. Индикаторы «МЧС1» и «МЧС2» горит в режиме работы «Трансляция МЧС» при поступлении управляющего сигнала на соответствующий вход МЧС 1 или 2;
24. Индикатор «КОНСОЛЬ» - зажигается в режиме «Звуковое вещание от удаленной консоли»;
25. Индикатор «ЗВ. ВЕЩАНИЕ» - зажигается при включении прибора в режим «Звуковое вещание»;
26. Индикатор «ПК RS485»: а) светится при соединении прибора с компьютером или другой сопряженной системой через последовательный порт «RS485»; б) мигает при неисправности линии связи, подключенной к порту «RS485»;
27. Индикатор «ТЕСТ/ПРОГРАММ.» - мигает в режиме «Тест» и горит постоянно в режиме программирования;
28. Обобщенный индикатор «НЕИСПРАВНОСТЬ» - светится при наличии неисправностей с прибором, линиями связи, основным или резервным питанием прибора;
29. Индикатор «АККУМУЛЯТОР» – светится зеленым цветом при включенном приборе и наличии подключенных и заряженных аккумуляторных батарей. При снижении напряжения аккумуляторов ниже 24В индикатор мигает. При глубоком разряде или выходе аккумуляторов из строя индикатор гаснет;
30. Индикатор «СЕТЬ» - светится зеленым цветом при включенном Приборе и наличии основного напряжения питания 230В. При пропадании напряжения 230В или сгорании сетевого предохранителя индикатор гаснет.

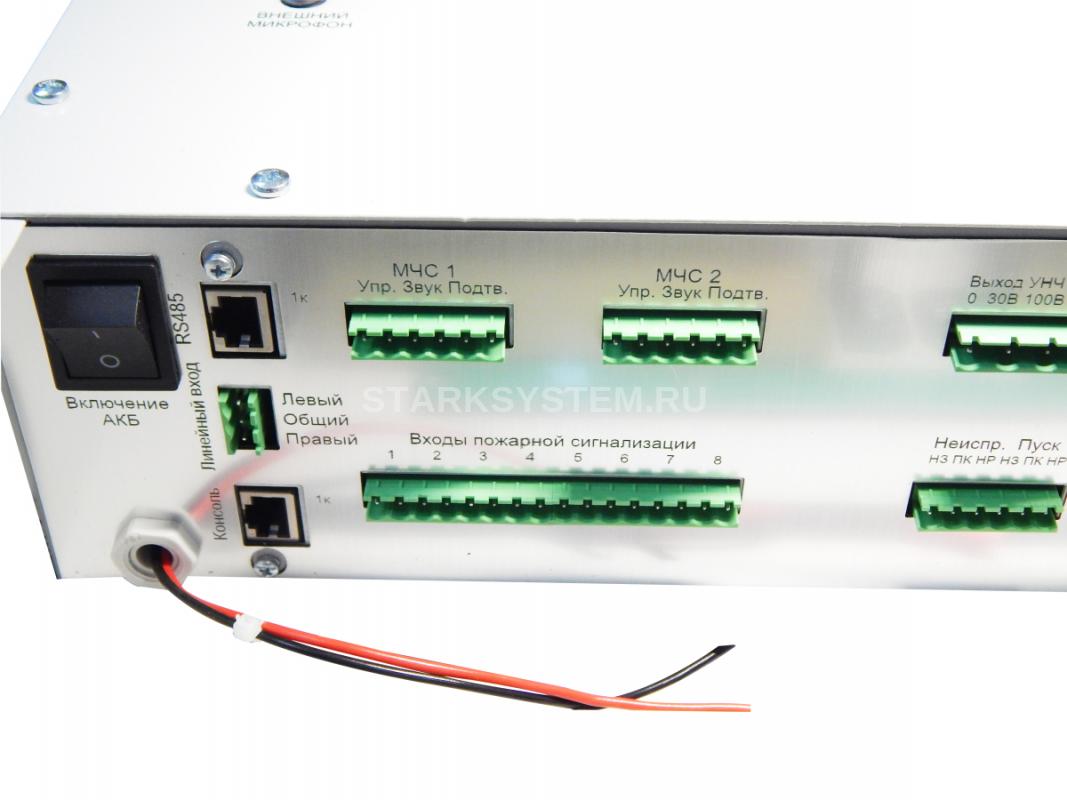

1. Корпус прибора;
2. Выключатель «Включение АКБ», предназначенный для подключения / отключения аккумуляторных батарей;
3. Разъем «RS485» - последовательный порт, предназначен для подключения прибора к комплексной системе безопасности с согласованным протоколом или к компьютеру со служебным программным обеспечением;
4. Разъем «Линейный вход» - вход звука, стерео, уровень до 250 мВ. Вход предназначен для подачи сигналов звукового вещания;
5. Разъем «МЧС 1» предназначен для подключения прибора к основному каналу оповещения МЧС через блок централизованного запуска;
6. Разъем «МЧС 2» предназначен для подключения прибора к резервному каналу оповещения МЧС;

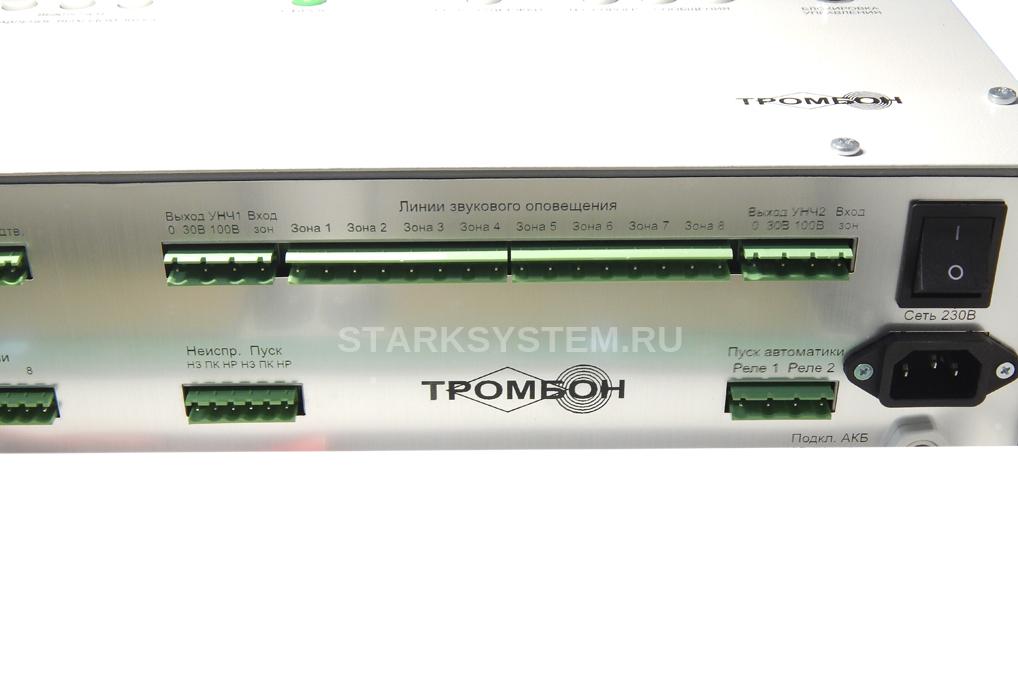

7. Разъем «Выход УНЧ1» - выход мощности усилителя 1 для зон 1-4. На разъем выведены напряжения 0, 30В и 100В;
8. Разъем «Вход зон» - вход напряжения 30В или 100В от усилителя 1 для зон 1, 2, 3 и 4;
9. Разъемы «Линии звукового оповещения» предназначены для подключения линий связи со звуковыми оповещателями 1-4 зон. На разъем выведены линии, подключенные к усилителю 1;
10. Разъемы «Линии звукового оповещения» предназначены для подключения линий связи со звуковыми оповещателями 5-8 зон. На разъем выведены линии, подключенные к усилителю 2;
11. Разъем «Выход УНЧ2» - выход мощности усилителя 2 для зон 5-8. На разъем выведены напряжения 0, 30В и 100В;
12. Разъем «Вход зон» - вход напряжения 30В или 100В от усилителя 2 для зон 5, 6, 7 и 8;
13. Выключатель «Сеть 230В», предназначен для вкл./выкл. питания 230В;
14. Вилка «Сеть 230В» предназначена для подключения прибора к сети питания 230В;
15. Разъем «Пуск автоматики». На разъем выведены нормально разомкнутые контакты двух реле. Данные реле предназначены для коммутации напряжения питания или сигналов управления для световых эвакуационных знаков безопасности, эвакуационного освещения или управления системой контроля доступа и замками эвакуационных выходов. Также эти реле могут быть использованы для управления любыми другими устройствами системы оповещения;
16. Кабели с клеммами для подключения аккумуляторных батарей;
17. Перемычка для подключения аккумуляторных батарей. ВНИМАНИЕ! В прибор необходимо установить 2 батареи по 12В 7 или 9А*ч каждая, соединив их последовательно. ВНИМАНИЕ! Батареи в комплект поставки не входят и приобретаются отдельно;
18. Разъем «Неиспр. Пуск». Обобщенные выходы «Неисправность» и «Пуск». На разъем выведены нормально замкнутые «НЗ», переключающиеся «ПК» и нормально разомкнутые «НР» контакты двух реле. ВНИМАНИЕ! Реле на выходе «Неисправность» показано в обесточенном состоянии, что соответствует наличию сигнала неисправность. При отсутствии неисправностей реле включается;
19. Разъем «Входы пожарной сигнализации» предназначен для подключения к ППКП с релейными выходами или выходами типа «Открытый коллектор»;
20. Разъем «Консоль» - последовательный порт RS485 с питанием +12В, он предназначен для подключения к прибору удаленных микрофонных консолей типа «Тромбон УК». К данному разъему может быть подключено до 8-и адресных консолей.

1. Прибор управления «Тромбон ПУ-8К» - 1 шт.
2. Розетка разборная угловая 230В для электропитания прибора - 1 шт.
3. Ключ вкл/выкл и защиты - 2 шт.
4. Клеммники (установлены на разъемы панели коммутации прибора) - 11 шт.
5. Комплект из 2-х кронштейнов с винтами для навески прибора на стену - 1 компл.
6. Кронштейн с винтами для установки микрофона на корпус прибора - 1 компл.
7. Паспорт - 1 шт.
8. Руководство по эксплуатации - 1 шт.

Технические характеристики Оникс Тромбон ПУ-8К

• Встроенный микрофон: Есть
• Артикул: НФ-00001316
• Вход для внешнего микрофона: Есть
• Вес, кг: 16
• Габариты, мм: 480 х 430 х 130
• Входы пожарной сигнализации: 8
• Зоны светового оповещения: Нет
• Зоны звукового оповещения: 8
• Напряжение питания, В: 195 - 253 / 50Гц(+/-1Гц)
• Количество речевых сообщений/длительность: 3/40 сек
• Потребляемая мощность, Вт: 300
• Напряжение/емкость источника резервного питания: 12В / 7А*ч х 2шт.
• Вход сигналов МЧС: 2
• Порт для подключения Тромбон-УК / количество: 1/8
• Порт для подключения ПК: Есть
• Сопряжение с системами: АРМ "Орион Про"
• Время работы от АКБ в дежурном режиме, ч: 24
• Время работы от АКБ в режиме трансляции, ч: 3
• Номинальная выходная мощность, Вт: 240 (2х120)
• Номинальное выходное напряжение трансляции, В: 30, 100
• Номинальный диапазон частот, Гц: 100 - 20000
• Тип оборудования: Прибор управления
