Оникс Тромбон ПУ-М-8

Код товара: 1463294
Розн. цена: 164 007 руб
Ваша цена: 164 007 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание Оникс Тромбон ПУ-М-8

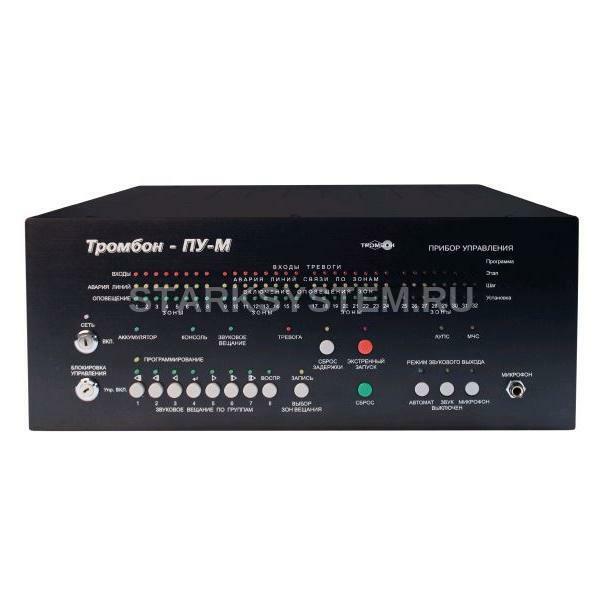

Прибор управления «Тромбон ПУ-М-8» Многозонный прибор управления техническими средствами оповещения и эвакуацией  для СОУЭ 3, 4 и 5 типов; зон светового и звукового оповещения - 8; напряжение питания 220В 50Гц; встроенный блок резервного питания 12В;  встроенный звуковой процессор на 8 речевых сообщений по 15 сек.; порт для подключения до 8 удаленных консолей Тромбон УК; сопряжение с ПК (RS 485);  сопряжения с системами безопасности Орион, Интеллект+ и GOAL; контроль линий связи;  вход ГО и МЧС;  габариты - 483х384х176 мм (4U); вес - не более 16кг Прибор управления «Тромбон ПУ-М». Внешний вид, органы управления и индикации. На передней панели ПУ размещены следующие органы управления и индикации:

  1. Замок включения - выключения питания Прибора.
  2. Индикатор «СЕТЬ» - светится зеленым цветом при включенном Приборе и наличии основного напряжения питания 230В. При пропадании напряжения 230В или сгорании сетевого предохранителя индикатор гаснет.
  3. Индикаторы «ОПОВЕЩЕНИЕ» (или «Установка») - зажигаются при:
    • включении звукового и (или) светового оповещения в соответствующие зоны;
    • включении звукового вещания в соответствующие зоны;
    • программировании прибора для индикации введенных значений.
  4. Индикаторы «АВАРИЯ ЛИНИЙ» (или «Шаг») - зажигаются при:
    • неисправности в линиях связи Прибора с ППКП; б) неисправности в линиях связи ПУ со звуковыми или световыми оповещателями;
    • неисправности модуля каналов; г) индикации шага в режиме программирования Прибора.
  5. Индикаторы «ВХОДЫ» (или «Этап») - зажигаются при:
    • поступлении командного импульса от ППКП (замыкании) на соответствующем входе сигнализации Прибора;
    • получении от ППКП (или другой сопряженной системы) через последовательный порт RS485 информации о возгорании в конкретной зоне;
    • индикации номера этапа в режиме программирования Прибора.
  6. Индикатор «АККУМУЛЯТОР» – горит зеленым цветом при включенном приборе и заряженном аккумуляторе. При снижении напряжения аккумулятора ниже 11В индикатор мигает. При глубоком разряде или выходе из строя аккумулятора индикатор гаснет.
  7. Индикатор «НЕИСПРАВНОСТЬ» (второе название «Программ.») - горит при: а) обнаружении любых неисправностей; б) мигает в режиме программирования Прибора.
  8. Индикатор «КОНСОЛЬ» - зажигается при включении звукового вещания с удаленной консоли.
  9. Индикатор «ЗВУКОВОЕ ВЕЩАНИЕ» - зажигается при включении Прибора в режим звукового вещания при помощи кнопок на передней панели Прибора или дистанционно с компьютера.
  10. Индикатор «ПОЖАР» - зажигается при переходе Прибора в режим «Тревога» при поступлении командного импульса от ППКП (станции пожарной сигнализации).
  11. Индикатор «ПК» - зажигается при управлении Прибором с автоматической установки пожарной сигнализации или другой сопряженной системой через последовательный порт «ПК RS485».
  12. Индикатор «МЧС» - зажигается при поступлении команды (замыкания) на входе управления «МЧС». При этом включаются все линии звукового оповещения для трансляции сигналов оповещения поступающих на вход «Звук МЧС». Управление световым оповещением, замками эвакуационных выходов и эвакуационным освещением в этом режиме не выполняется. При снятии команды (замыкания) со входа управления «МЧС» Прибор возвращается в исходный режим.
  13. Замок «БЛОКИРОВКА УПРАВЛЕНИЯ» - обеспечивает защиту органов управления от несанкционированного доступа. При повороте ключа в этом замке в положение «Упр. Блок» все кнопки управления блокируются, нажатие на них не влияет на работу Прибора.
  14. Индикаторы «ЗВУКОВОЕ ВЕЩАНИЕ ПО ГРУППАМ» - используются в режиме звукового вещания в заранее установленные группы зон. Горят индикаторы выбранных групп зон.
  15. Кнопки «ЗВУКОВОЕ ВЕЩАНИЕ ПО ГРУППАМ» предназначены для: а) включения и выключения звукового вещания в соответствующие группы зоны; б) для произвольного выбора зон вещания; в) для управления Прибором в режиме программирования.
  16. Кнопка «ВЫБОР ЗОН ВЕЩАНИЯ» (второе название «ЗАПИСЬ») предназначена для:
    • выбора зон звукового вещания. После ее нажатия выбор зон выполняется кнопками ;
    • записи звуковых сообщений в память Прибора; в) записи настроек программы в режиме программирования Прибора.
  17. Кнопка и индикатор «ТЕСТ» (второе название «СБРОС ЗАДЕРЖКИ»). Их назначение зависит от режима работы Прибора. Возможны три варианта: а) в дежурном режиме работы Прибора, длительное нажатие на кнопку «ТЕСТ» включает режим тестирования ПУ; б) в режиме тревоги Прибора, при установленном автоматическом режиме оповещения, кнопка предназначена для сброса времени задержки оповещения (после нажатия данной кнопки, Прибор воспроизводит текущее сообщение до конца, после чего, переходит к следующему этапу оповещения); в) в режиме тревоги Прибора, если в нем установлен полуавтоматический режим оповещения, кнопка используется для запуска оповещения оператором после получения командного сигнала на вход сигнализации Прибора.
  18. Кнопка «СБРОС» - сброс всех режимов и перевод Прибора в дежурный режим.
  19. Кнопка и индикатор «ЭКСТРЕННЫЙ ЗАПУСК» - включение и индикация режима «Экстренный запуск» - во все зоны транслируются звуки сирены.
  20. Кнопка и индикатор «АВТОМАТ» - включение автоматического выбора источника звука, при этом зажигается индикатор «АВТОМАТ».
  21. Кнопка и индикатор «ЗВУК ВЫКЛЮЧЕН» - выключение всех звуковых сигналов на линейном выходе Прибора. Это подтверждается зажиганием индикатора «ЗВУК ВЫКЛЮЧЕН». Включение Прибора в любой другой режим или нажатие на кнопку «СБРОС» включает автоматический выбор источника звука, при этом зажигается индикатор «АВТОМАТ».
  22. Кнопка и индикатор «Микрофон» - включение в качестве источника звука входа «Микрофон» и индикация включения микрофона. Включение Прибора в любой другой режим или нажатие на кнопку «Сброс» выключает микрофон и включает автоматический выбор источника звука, при этом зажигается индикатор «Автомат».
  23. Гнездо «МИКРОФОН» - вход для подключения внешнего микрофона. К Прибору возможно подключение только микрофонов электромагнитной системы. Электретные, конденсаторные и прочие микрофоны питанием с этого входа не обеспечиваются.
Элементы коммутации, установленные на задней панели Прибора.
  1. Гнездо «Лин. ВЫХОД» - выход звуковых сигналов с уровнем до 250 мВ для подключения к усилителю мощности.
  2. Гнездо «Лин. ВХОД» - вход звуковых сигналов с уровнем до 250 мВ. Используется в режиме звукового вещания.
  3. Разъемы «ЛИНИИ СВЕТОВОГО ОПОВЕЩЕНИЯ» - предназначены для подключения линий связи со световыми оповещателями и указателями направления движения.
  4. Разъемы «ПИТАНИЕ СВЕТ. ОП.» (питание линий светового оповещения) - предназначены для подключения источников питания для световых оповещателей.
  5. Разъемы «ЛИНИИ ЗВУКОВОГО ОПОВЕЩЕНИЯ» - предназначены для подключения линий связи со звуковыми оповещателями.
  6. Разъем «Питание УНЧ 24В» - предназначен для коммутирования напряжения низковольтного резервного питания для: а) усилителя мощности; б) управления выходом блока резервного питания типа «Тромбон – БП»
  7. Разъем «ЭВАКУАЦИОННЫЕ ВЫХОДЫ И ОСВЕЩЕНИЕ» - предназначен для управления дополнительными устройствами. На этот разъем выведены сухие контакты двух реле «Реле 1» и «Реле 2» (НЗК-нормально замкнутый, НРК-нормально разомкнутый и ПК переключающийся контакт). Назначение этих реле может быть изменено при программировании Прибора. Возможны два варианта: 1) «Реле 1» используется как обобщенный выход «Неисправность», «Реле 2» используется как обобщенный выход «Пуск» (в соответствии с ГОСТ Р 53325 – 2012); 2) Реле используются для управления эвакуационным освещением и (или) замками эвакуационных выходов.
  8. Разъем «СЕТЬ» - предназначен для подключения ПУ к сети переменного тока 220-230В 50Гц.
  9. Разъем «ПИТАНИЕ УСИЛИТЕЛЯ» - предназначен для: а) для подключения питания 230В к усилителю мощности; б) для управления цепью 230В блока резервного питания «Тромбон БП».
  10. Держатель предохранителя «СЕТЬ 2А» - предназначен для установки предохранителя на 2А по сети 230В.
  11. Разъем «МЧС» - предназначен для подключения ПУ к блоку централизованного запуска МЧС.
  12. Разъем «ПК RS485» - последовательный порт RS485, предназначен для: а) подключения Прибора к компьютеру со специальным программным обеспечением; б) подключение к блоку «Тромбон – БЧС» для связи с «Центральной станцией оповещения» региона; в) подключения к комплексным системам безопасности с сопряженным протоколом обмена (возможно подключение к системам безопасности «Орион» компании «Болид» или «Интеллект +» компании «ITV»).
  13. Разъем «Консоль» - последовательный порт RS485 и питание +12В. Разъем предназначен для подключения адресных удаленных микрофонных консолей типа «Тромбон УК». К данному разъему может быть подключено до 8-и консолей.
  14. Разъем «ВХОДЫ СИГНАЛИЗАЦИИ» - предназначен для подключения к релейным выходам ППКП (прибору приемному контрольному пожарному).
  15. Разъем «ВХОДЫ (МОЩНОСТЬ ОТ УНЧ)» - предназначен для подключения выходов усилителей мощности. Допускается использование для различных зон оповещения разных напряжений и разных усилителей.
  16. Клемма «ЗЕМЛЯ» - клемма для подключения Прибора к контуру заземления.

Технические характеристики Оникс Тромбон ПУ-М-8

  • Артикул: 00000005781
  • Вес, кг: 14
  • Габариты, мм: 438 х 384 х 176 / 4U
  • Входы пожарной сигнализации: 8
  • Зоны светового оповещения: 8
  • Зоны звукового оповещения: 8
  • Напряжение питания, В: 195 - 253 / 50Гц(+/-1Гц)
  • Количество речевых сообщений/длительность: 8/15 сек
  • Напряжение/емкость источника резервного питания: 12В / 7А*ч х 2шт.
  • Вход сигналов МЧС: 1
  • Выход управления питанием усилителя 220В: 1
  • Выход управления питанием усилителя 24В: 1
  • Порт для подключения Тромбон-УК / количество: 1/8
  • Порт для подключения ПК: 1
  • Сопряжение с системами: АРМ "Орион Про"
  • Тип оборудования: Прибор управления
Оникс Тромбон ПУ-М-8
