Тахион ТГБ-8Г Ex

Описание Тахион ТГБ-8Г Ex

Термокожух взрывозащищенный ТГБ-8Г Ex (без обогрева) предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур). Материал изделия – нержавеющая кислотостойкая аустенитная сталь.

Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой, горнодобывающей и других промышленностей народного хозяйства, в том числе в рудниках и шахтах опасных по газу и пыли.

Место установки: наружные пространства и внутренние пространства помещений и шахт, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса    В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Термокожух ТГБ-8Г Ex (без обогрева) выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079-0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х cо степенью защиты IP66/IP68, обеспечиваемой оболочкой, и по уровню защиты относится к взрывобезопасному электрооборудованию.

Термокожух обеспечивает:

• отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С;
• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• две ступени мощности обогрева, что позволяет оптимизировать электропотребление и использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150;

Модуль для установки видеокамеры изолирован от корпуса термокожуха. Смотровое окно выполнено из ударопрочного закалённого стекла. Изделие выпускается по техническим условиям ТУ 26.30.50-083-31006686-2021.

Термокожух соответствует:

• техническим требованиям – ГОСТ Р 51558;
• требованиям безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – I или III классу (в зависимости от устанавливаемого электронного оборудования);
• климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
• степени защиты – IP66/IP68 по ГОСТ 14254.

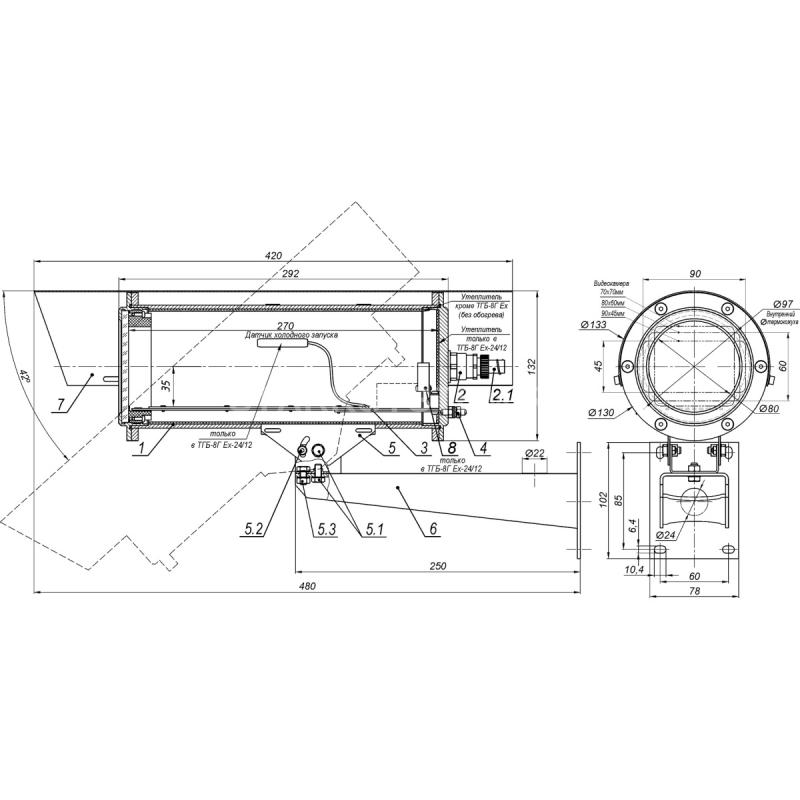

СОСТАВ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

** Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.

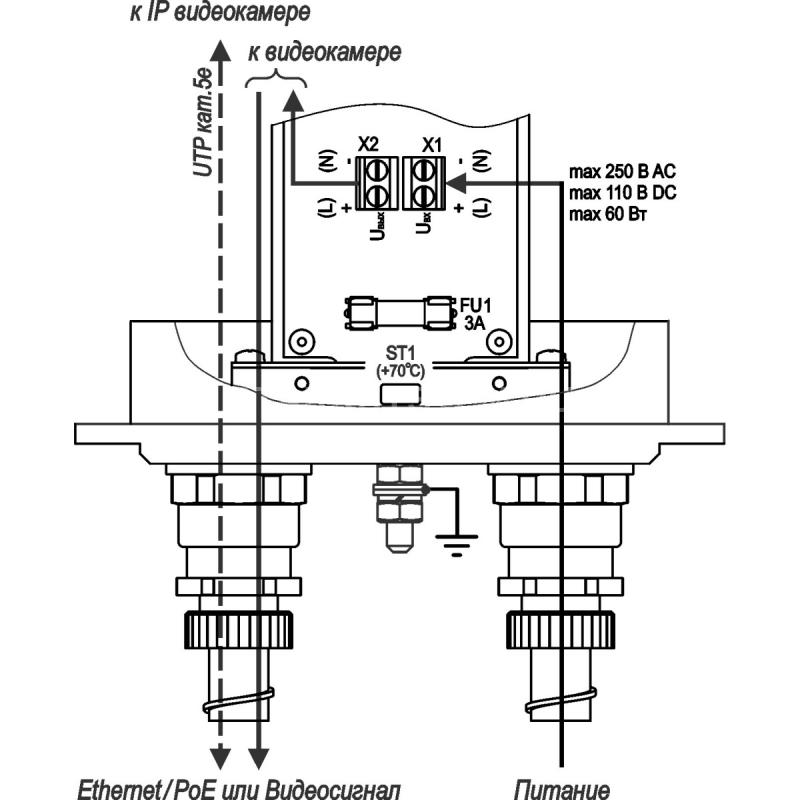

СХЕМА ПОДКЛЮЧЕНИЯ:

Технические характеристики Тахион ТГБ-8Г Ex

Напряжение питания, В        250 AC max    110 DC max Напряжение / ток внутреннего источника питания, В DC / А        – Температура вкл./откл. обогрева **, °С        – Мощность обогрева ***, Вт        – Максимальная потребляемая мощность / ток (включая видеокамеру), Вт / А        60 / 0,24 (при 250 В)    60 / 0,55 (при 110 В) Диапазон температуры окружающей среды при эксплуатации, °С    -60 … +50 Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры ****, °С        – Температура вкл./откл. холодного запуска, °С    – Влажность воздуха при +25 °С, %    до 100 Устойчивость к несанкционированным действиям (НСД)    II (средняя) по ГОСТ Р 51558 Устойчивость к низким температурам    III (высокая) по ГОСТ Р 51558 Устойчивость к внешним воздействиям    III (высокая) по ГОСТ Р 51558 Степень защиты оболочки    IP66/IP68 по ГОСТ 14254 Материал корпуса    нержавеющая кислотостойкая аустенитная сталь Масса с упаковкой, кг, не более    7,1 Режим работы    круглосуточный * Для ТГБ-8Г Ex (без обогрева) даны электрические параметры устанавливаемого в термокожух оборудования.
