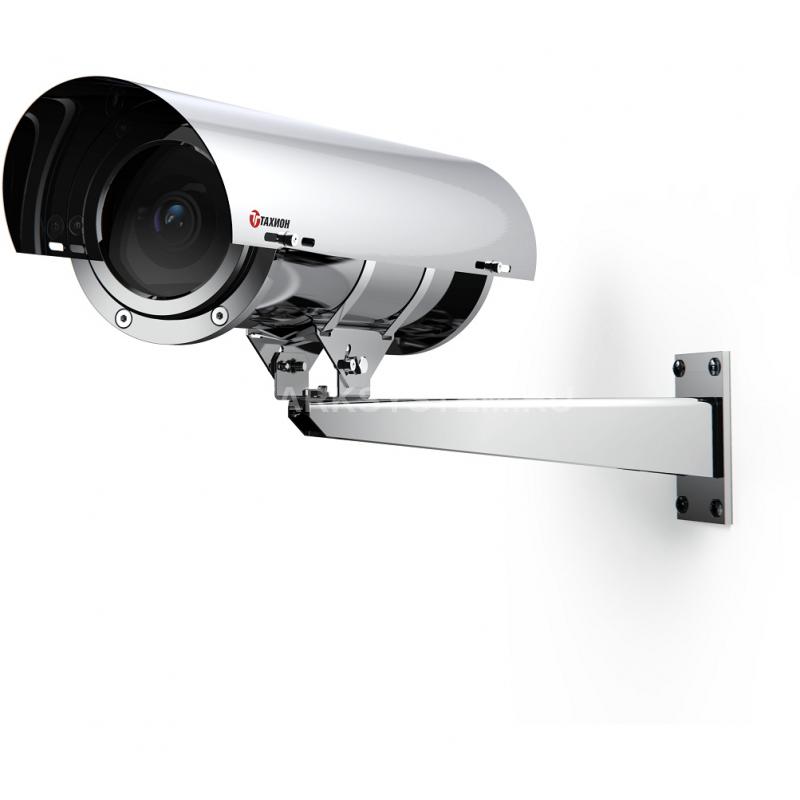

Описание Тахион ТГБ-8Г Ex-12
Термокожух взрывозащищенный ТГБ-8Г Ex-12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур). Материал изделия – нержавеющая кислотостойкая аустенитная сталь.
Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой, горнодобывающей и других промышленностей народного хозяйства, в том числе в рудниках и шахтах опасных по газу и пыли.
Место установки: наружные пространства и внутренние пространства помещений и шахт, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).
Термокожух ТГБ-8Г Ex-12 выполнен в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079-0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х cо степенью защиты IP66/IP68, обеспечиваемой оболочкой, и по уровню защиты относится к взрывобезопасному электрооборудованию.
Термокожух обеспечивает:
- отключение питания термокожуха при повышении температуры внутри его выше +70°С (из-за климатических факторов - в летний период) и восстановление питания после понижения температуры ниже +60°С;
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- две ступени мощности обогрева, что позволяет оптимизировать электропотребление и использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150;
Модуль для установки видеокамеры изолирован от корпуса термокожуха. Смотровое окно выполнено из ударопрочного закалённого стекла. Изделие выпускается по техническим условиям ТУ 26.30.50-083-31006686-2021.
Термокожух соответствует:
- техническим требованиям – ГОСТ Р 51558;
- требованиям безопасности – ГОСТ Р МЭК 60065;
- требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – III классу;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66/IP68 по ГОСТ 14254.

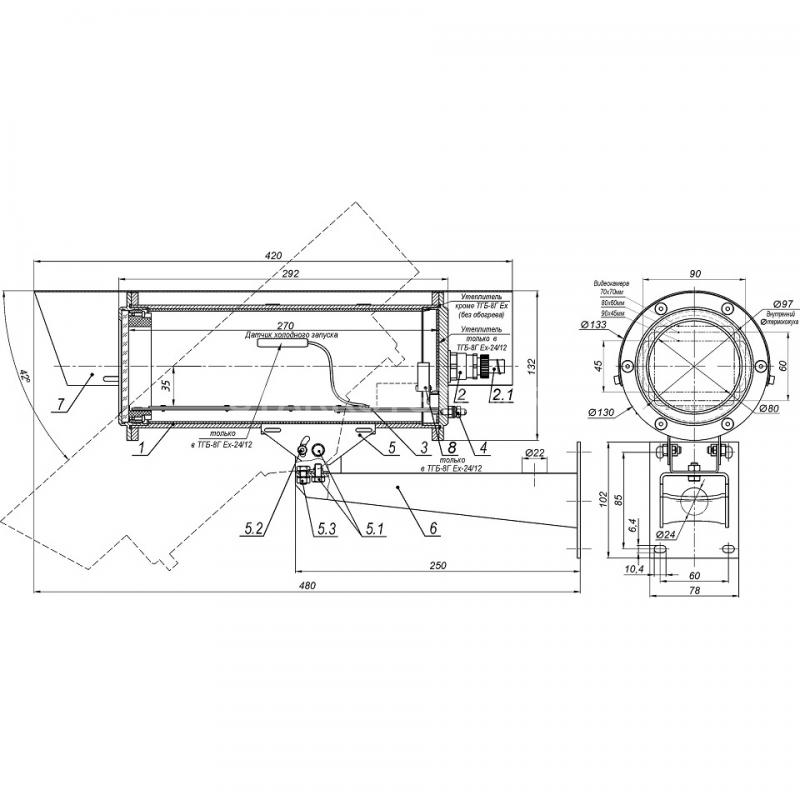

СОСТАВ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:
1 | Термокожух | 1 шт |
2 | Кабельные вводы для небронированного кабеля – Ø кабеля 3,1÷8,6**мм (один кабельный ввод имеет заглушку) | 2 шт |
2.1 | Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12 – Øвн./Øнар=12/15мм) | 1 шт |
3 | Модуль для установки видеокамеры | 1 шт |
4 | Клемма заземления | 1 шт |
5 | Шарнир | 1 шт |
5.1 | Болт фиксации шарнира М6 | 4 шт |
5.2 | Болт и гайка фиксации шарнира | 1 шт |
5.3 | Винты фиксации шарнира М4 цилиндрической головкой S=3 мм | 2 шт |
6 | Кронштейн | 1 шт |
7 | Солнцезащитный козырёк | 1 шт |
** Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.

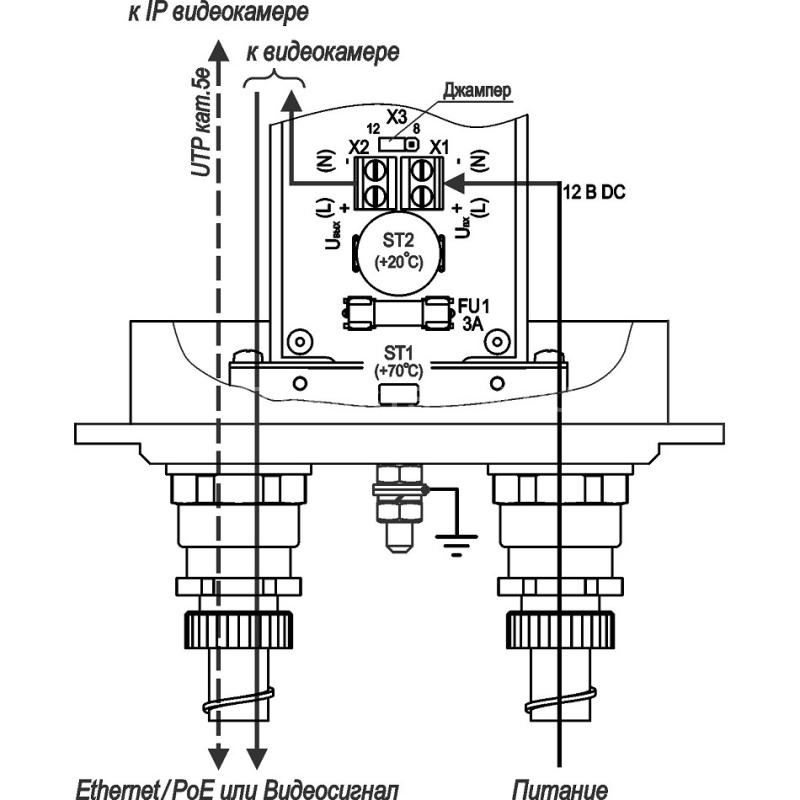

СХЕМА ПОДКЛЮЧЕНИЯ:
Технические характеристики Тахион ТГБ-8Г Ex-12
Характеристика ТГБ-8Г Ex- 12 Напряжение питания, В 12 DC/AC Напряжение / ток внутреннего источника питания, В DC / А – Температура вкл./откл. обогрева **, °С +20 / +25 Мощность обогрева ***, Вт 12 8 Максимальная потребляемая мощность / ток (включая видеокамеру), Вт / А 34 / 2,8 30 / 2,5 Диапазон температуры окружающей среды при эксплуатации, °С -60 … +50 Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры ****, °С -25 -15 Температура вкл./откл. холодного запуска, °С -10 / -15 Влажность воздуха при +25 °С, % до 100 Устойчивость к несанкционированным действиям (НСД) II (средняя) по ГОСТ Р 51558 Устойчивость к низким температурам III (высокая) по ГОСТ Р 51558 Устойчивость к внешним воздействиям III (высокая) по ГОСТ Р 51558 Степень защиты оболочки IP66/IP68 по ГОСТ 14254 Материал корпуса нержавеющая кислотостойкая аустенитная сталь Масса с упаковкой, кг, не более 7,1 Режим работы круглосуточный
