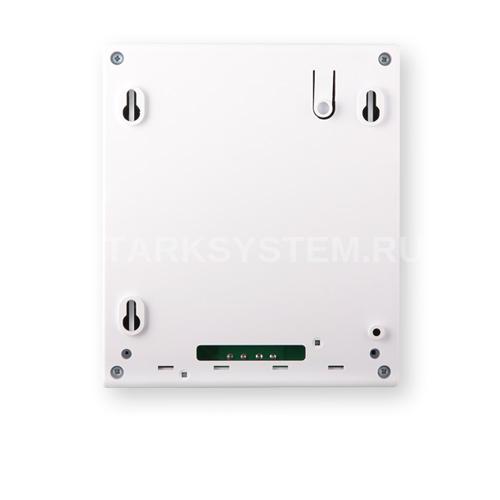

Теко Астра-812 Pro

Описание Теко Астра-812 Pro

Теко Астра-812 Pro - прибор приемно-контрольный охранно-пожарный. Продается только в составе с датчиками Астра-421 исп. РК(от 45шт.)

Назначение

• организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;
• контроль состояния радиоканальных извещателей системы Астра-РИ-М через встроенный радиомодуль МРР и радиорасширители РР Астра-РИ-М (433 МГц);
• контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители РР Астра-Z (2,4 ГГц);
• контроль состояния охранно-пожарных ШС через расширители проводных зон Астра-713;
• отображение всех извещений на жидкокристаллическом экране с детализацией до индивидуального извещателя/ШС;
• организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;
• выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;
• информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;
• информационный обмен по интерфейсу UART с встраиваемым модулем Астра-PSTN, Астра-LAN, Астра-GSM или Астра-RS-485;
• информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейсы USB/RS-485/LAN





  Особенности Астра-812 Pro

  • встроенный радиомодуль МРР Астра-РИ-М (433 МГц)
  • количество контролируемых радиоустройств разных типов встроенным радиомодулем МРР Астра-РИ-М – 192

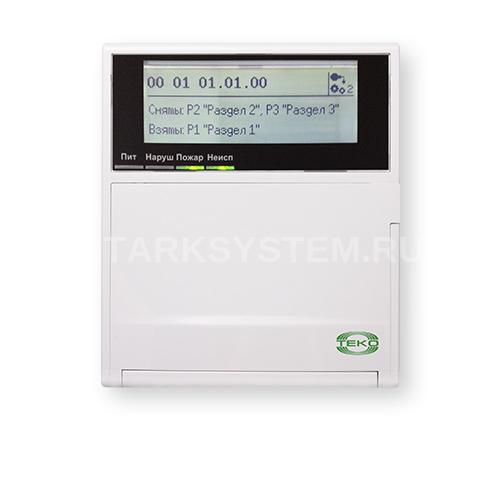

  • монохромный ЖК-дисплей для отображения системной информации

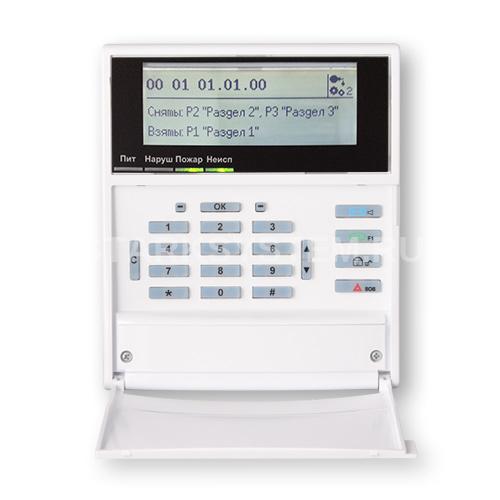

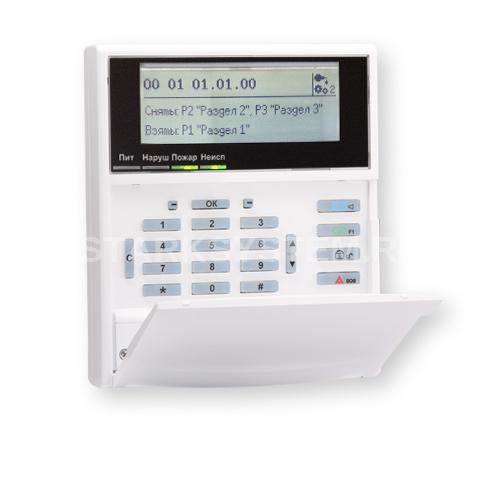

  • встроенная клавиатура
  • четыре двухцветных индикатора для отображения обобщенной информации (питания, разделов, оборудования)
  • встроенный звуковой сигнализатор
  • два входа питания (основной и резервный) по ГОСТ Р 53325;
  • 2 программируемых входа охранного/технологического типа:
  • клеммы «Z1-GND» - в заводских установках клеммы используются для контроля исправности источников питания ППКОП согласно ГОСТ Р 53325,
  • клеммы «Z2-GND» - свободны для назначения пользователем;
  • входы «Z1-GND» и «Z2-GND» могут быть использованы для подключения охранных или технологических извещателей без питания по шлейфу;
  • 6 встроенных программируемых выходов:
  • 2 сигнальных слаботочных реле типа «сухой контакт»,
  • 1 силовое реле,
  • 3 выхода типа «открытый коллектор»;
  • встроенный информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РР Астра-РИ-М, РР Астра-Z, РП Астра-713, ПКУ Астра-814 Pro, БИ Астра-863 исп. А/АР, БИУ Астра-863 исп.Б/БР, МР Астра-823/824;
  • USB разъем для связи с ПК с установленным программным комплексом мониторинга (ПКМ) Астра-Prо (настройка, мониторинг, смена ПО); один универсальный слот для установки следующих сменных модулей (модули в комплект поставки ППКОП не входят, поставляются отдельно):
  • Астра-PSTN (обеспечивает обмен информацией по телефонным линиям общего пользования с целью передачи речевых сообщений, цифровых сообщений (в форматах Contact ID, SIA FSK),
  • Астра-GSM (обеспечивает обмен информацией по каналам мобильной сотовой связи стандарта GSM 900/1800 МГц с целью передачи речевых сообщений, цифровых сообщений (в форматах Contact ID, SIA FSK, Аргус-СТ, Pro-Net и SIA-IP), SMS-сообщений (в формате Ademco SMS и текста), а также для дистанционного управления ППКОП с телефонов пользователей),
  • Астра-LAN (обеспечивает обмен информацией через сетевой интерфейс LAN (Ethernet 10/100 Base-T) с целью передачи цифровых сообщений в форматах Pro-Net, SIA-IP), а также дистанционного управления ППКОП с помощью ПКМ Астра-Pro),
  • Астра-RS-485 (обеспечивает ППКОП дополнительным, независимым от встроенного, интерфейсом стандарта EIA RS-485 для подключения дополнительно до 125 устройств марки «Астра» или для информационного обмена с ПКМ Астра Pro через интерфейс RS-485); постановка на охрану/снятие с охраны осуществляется:
  • с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (РПУ Астра-Р исп. ТМ, РПУ Астра-РИ-М, клавиатуры Астра-КТМ, Астра-КТМ-С),
  • идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand с использованием PIN кодов, вводимых через клавиатуру ППКОП Астра-812 Pro, ПКУ Астра-814 Pro либо через модуль мониторинга ПКМ Астра-Pro,
  • с использованием радиоканальных брелоков РПДК Астра-РИ-М и Астра-Z-3245, дистанционно через SMS/DTMF команды, либо через специализированное мобильное приложение AstraMobile* (для ОС iOS 7.1.2 и выше, Andoid 4.2 и выше);
  • программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro.
  • * ПО AstraMobile работает через сеть Интернет при условии выделения провайдером статического IP-адреса со стороны ППКОП



  Основные данные

  • суммарное количество подключаемых радиорасширителей РР Астра-РИ-М и/или РР Астра-Z – до 4 шт.
  • количество поддерживаемых извещателей системы Астра-РИ-М – до 192 шт.
  • количество поддерживаемых извещателей системы Астра-Zитадель одним РР Астра-Z – до 250 шт.
  • общее количество поддерживаемых радиоизвещателей и радиоустройств – до 250 шт.
  • количество подключаемых проводных расширителей (РП) Астра-713 – до 10 шт.
  • общее количество ШС, поддерживаемое ППКОП – до 82 шт.
  • общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 125 шт.
  • количество подключаемых блоков реле Астра-823/Астра-824 – до 125 шт.
  • количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8 шт.
  • количество подключаемых блоков индикации Астра-863 – до 40 шт.
  • количество логических разделов – 250
  • количество зон оповещения – 10
  • количество универсальных системных выходов – 500
  • количество пользователей – 250
  • количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 1000
  • количество подключаемых считывателей – до 50
  • журнал событий на 10000 событий.



Технические характеристики Теко Астра-812 Pro

Рабочие частоты:
• литера 1 433,42 МГц
• литера 2 434,42 МГц
• напряжение электропитания от 10 до 27 В Ток потребления от источника электропитания 12 В / 24 В:
• без сменных модулей 120 мА / 90 мА
• с модулем Астра-GSM 210 мА / 120 мА
• с модулем Астра-LAN 190 мА / 115 мА
• с модулем Астра-PSTN 160 мА / 100 мА
• с модулем Астра-RS-485 150 мА / 100 мА Параметры ШС (клеммы Z1-GND, Z2-GND):
• напряжение на клеммах ШС в дежурном режиме от 10 до 26,5 В
• ток короткого замыкания, не более 20 мА
• сопротивление проводов, подключенных к входу ШС, не более 220 Ом
• минимальное время нарушения ШС 70 мс Сопротивление* ШС в состоянии:
• "норма" от 3 до 5 кОм
• "нарушение" от 0 до 3 или более 5 кОм Реле 1 (клеммы RELAY1):
• максимальное напряжение нагрузки, АС 250 В
• максимальное напряжение нагрузки, DС 27 В
• максимальный ток нагрузки, АС, DC 5 А Реле 2, 3 (клеммы RELAY2, RELAY3):
• максимальное напряжение нагрузки 100 В
• максимальный ток нагрузки 0, 1 А Выходы типа "открытый коллектор" (клеммы ОС1, ОС2, ОС3):
• максимальное напряжение нагрузки 27 В
• максимальный ток нагрузки 0,5 А Максимальная длина линии интерфейса:
• ТМ 25 м
• WD 25 м
• RS-485 1000 м
• время технической готовности 60 с
• габаритные размеры прибора 174х150х43 мм
• масса прибора 0,45 кг
• время технической готовности, не более 60 с
• габаритные размеры 190 x 165 x 80 мм
• масса (без АКБ), не более 0,6 кг Условия эксплуатации:
• температура от -10 до +55°С
• относительная влажность воздуха без конденсации влаги до 93% при +40°С
• степень защиты оболочкой IP30
• * Допустимый разброс значений сопротивления не более 10 %.

  Информативность

• четыре трехцветных индикатора:
• индикатор «ПИТ» - состояние питания всех устройств системы
• индикатор «НАРУШ» - общее состояние охранных разделов
• индикатор «ПОЖАР» - общее состояние пожарных разделов
• индикатор «НЕИСП» - общее состояние оборудования, неисправности
• программируемые релейные выходы RELAY1 - RELAY3 (физические выходы №1 - 3);
• программируемые выходы типа «открытый коллектор» OC1 - OC3 (физические выходы №4 - 6);
• встроенный звуковой сигнализатор (физический выход №7)
• вход/выход интерфейсной линии RS-485;
• 4 универсальных входа/выхода (клеммы А1-А4) для сменного модуля, установленного в слот
• интерфейс USB 2.0 для связи с ПК.
