Теко Астра-824

Описание Теко Астра-824

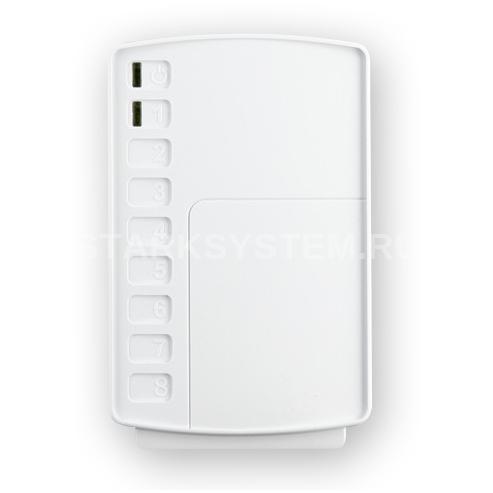

Теко Астра-824 - блок сигнальных реле. Назначение: работа в составе системы с центральным ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro)* или автономным радиорасширителем РР Астра-РИ-М. Выдача извещений на релейные выходы (цепи управления) по командам ППКОП или РР.

Особенности Астра-824

• 8 сигнальных реле с группами контактов на размыкание;
• выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства;
• два светодиодных индикатора:
• состояния основного и резервного питания,
• состояние связи с центральным управляющим устройством с учетом собственного вскрытия.

Основные данные

• цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКОП* или РР Астра-РИ-М автономным).
• Основные технические показатели интерфейса: - поддержка до 250-ти устройств на линии связи со стороны ППКОП*, - поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М, - скорость в линии 9,6 кбит/с;
• при работе с ППКОП*: - каждому выходу блока присваивается системный номер при настройке ППКОП; - управление выходом обеспечивается при условии его привязки к логическим разделам; - поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»; - при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода; - обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”, - программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro*;
• при работе с РР Астра-РИ-М автономным: - каждому выходу блока присваивается системный номер при настройке РР; - управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М, - программирование выходов производится с помощью программы Pconf-RR.
• * Начиная с версии ПО 3_0.

  Технические характеристики Теко Астра-824

  • напряжение питания 10÷27 В
  • Ток потребления, не более: - при питании от напряжения 12 В 100 мА - при питании от напряжения 27 В 50 мА
  • максимальное коммутируемое напряжение 100 В
  • максимальный коммутируемый ток 0,1 А
  • дальность проводной линии связи интерфейса RS-485 при условии применения
  • кабеля класса КСПВГ 0,2 1000 м
  • габаритные размеры 120,5х79х30,5 мм
  • Условия эксплуатации: - температура от -30 до +55°С - относительная влажность воздуха без конденсации влаги до 93% при +40°С - степень защиты оболочкой IP41
  • Информативность: "питание норма"; "неисправность основного питания" ;"неисправность резервного питания"; "неисправность питания"; "смена ПО" ;"вскрытие"; "восстановление вскрытия"; "не зарегистрирован в УУ" ;"интерфейс норма"; "неисправность интерфейса".
