Теко Астра-863 исп.А

Описание Теко Астра-863 исп.А

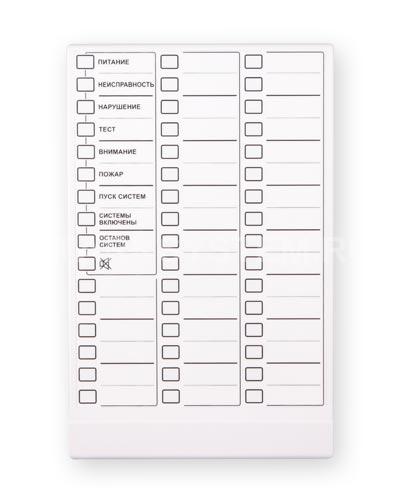

Теко Астра-863 исп.А - модуль индикации для системы Астра-Zитадель. Содержит 8 индикаторов обобщенного состояния системы, 38 индикаторов состояния разделов, звуковой сигнализатор, кнопка отключения звука, вход Touch Memory; работа под управлением ППКОП Астра-Z-8945 исп. А, подключение к ППКОП по RS-485, подключение до 4-х расширителей Астра-863 исп.АР по линии SL; два входа питания (основной и резервный).

Особенности

• Астра-863 исполнение А - основной модуль индикации, работающий под управлением ППКОП Астра-Z-8945 исп.А; информационный обмен с ППКОП по проводному интерфейсу RS-485;
• трехцветная индикация извещений по ГОСТ Р 53325;
• звуковое сопровождение извещений;
• сброс звукового сигнала кнопкой;
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
• один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя;
• информационный интерфейс SL для подключения до 4-х дополнительных модулей расширения Астра-863 исп. АР (48 индикаторов); выход питания для дополнительных модулей расширения Астра-863 исп. АР;
• программирование привязок индикаторов к разделам системы с помощью программного комплекса мониторинга ПКМ Астра-Z.

Технические характеристики Теко Астра-863 исп.А

• напряжение питания 10÷27 В
• потребляемый ток от источника питания 12 В (без учета расширителей), не более* 220 мА
• потребляемый ток от источника питания 24 В (без учета расширителей), не более** 150 мА
• дальность интерфейса RS-485, не более 1000 м
• дальность интерфейса ТМ, не более 25 м
• Параметр входа Zone для контроля исправности источников питания:
• напряжение на клеммах в дежурном режиме 5 В
• сопротивление входа в состоянии "Норма" от 3 до 5 кОм
• сопротивление входа в состоянии "Нарушение" от 0 до 3 или более 5 кОм
• время интегрирования входа 300+30 мс
• ток короткого замыкания на клеммах Zone, не более 20 мА
• Параметры линии расширения:
• напряжение выхода питания 5 В
• активное сопротивление, не более 100 Ом
• емкость между проводниками, не более 0,033 мкФ
• длина, не более 10 м
• количество подключаемых расширителей, не более 4 шт.
• Условия эксплуатации:
• температура от -10 до +55°С
• относительная влажность воздуха без конденсации влаги до 93% при +40°С
• степень защиты оболочкой IP30.
