AccordTec ATEC-D132E-Sl

Описание AccordTec ATEC-D132E-Sl

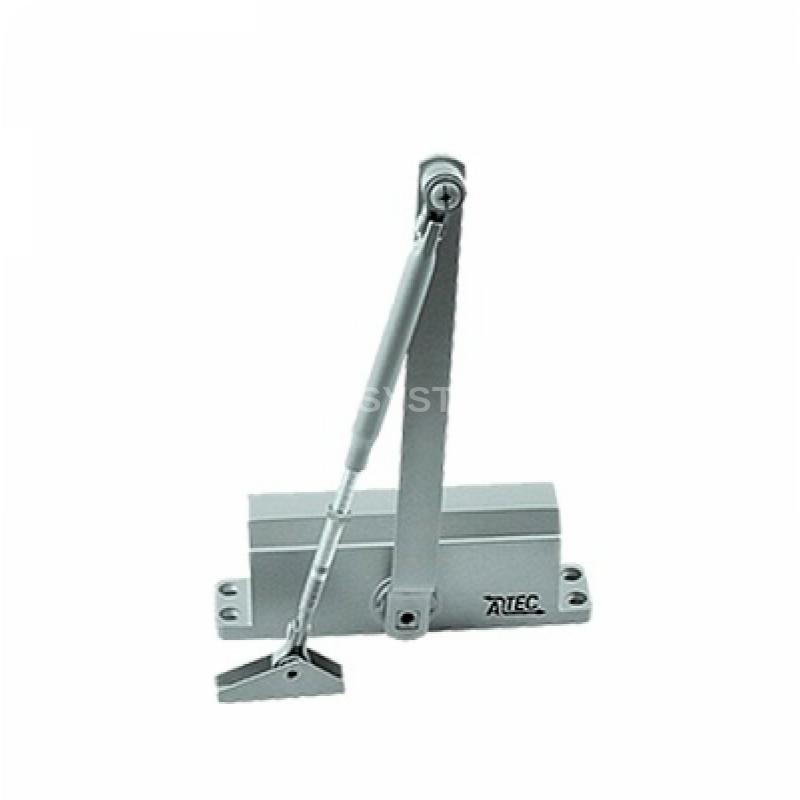

ATEC-D132E-Sl ("ATEC", дверной доводчик)

Артикул: AT-08597

Доводчик механический  до 65 кг  , 2-х скоростной, регулируемый. Усилие: EN 2/3 (в зависимости от установки) (EN1154). Тип установки: универсальный, для левых и правых дверей.

Рабочая температура: -45...+50 °С. Габаритные размеры: 144х36х57. Установочный размер: 132х19 мм. Масса брутто: 900 г.Цвет: серебро.

Комплект поставки

1. Доводчик 1 шт.
2. Штанга с рычагом 1 шт.
3. Декоративный колпачок 1 шт.
4. Винт для крепления доводчика 4 шт.
5. Винт для крепления рычага 2 шт.
6. Шуруп для крепления доводчика 4 шт.
7. Шуруп для крепления рычага 2 шт.
8. Винт для крепления штанги 1 шт.
9. Инструкция 1 шт.
10. Упаковка 1 шт.

Монтаж

1. Наметьте и просверлите крепежные отверстия для тела доводчика и кронштейна рычага;

2. Закрепите болтом из комплекта крепежа нерегулируемую часть рычага на теле доводчика. Далее закрепите тело доводчика шурупами (или винтами) из комплекта крепежа;

3. Закрепите регулируемую часть рычага шурупами (или винтами) из комплекта. Выберите длину регулируемого рычага таким образом, чтобы после соединения, нерегулируемая часть была перпендикулярна дверной коробке;

4. Соедините обе части складного рычага. Установите декоративный колпачок на теле доводчика;

5. Отрегулируйте винтом «CLOSING» скорость закрытия в диапазоне 160° -18°;

6. Отрегулируйте винтом «LATCH» скорость доводки в диапазоне 18° - 0°.

Технические характеристики AccordTec ATEC-D132E-Sl

• Функционал: дверной доводчик
• Артикул: AT-08597
• Рабочая температура, °С: от -45 до +50
• Относительная влажность не более, %: 90
• Габаритные размеры, мм: 144 х 36 х 57
• Материал корпуса: металл
• Цвет корпуса: серебристый
• Особенности: 2 скорости
• Бренд: ATEC
• Масса, г: 900
• Тип двери (правая/левая): универсальный
• Масса двери, кг: до 65
• Установочные размеры, мм: 132 х 19
• Тип тяги: рычажная
• Страна: Россия
