ALer MK AL-150PR-Inside (белый)

Описание ALer MK AL-150PR-Inside (белый)

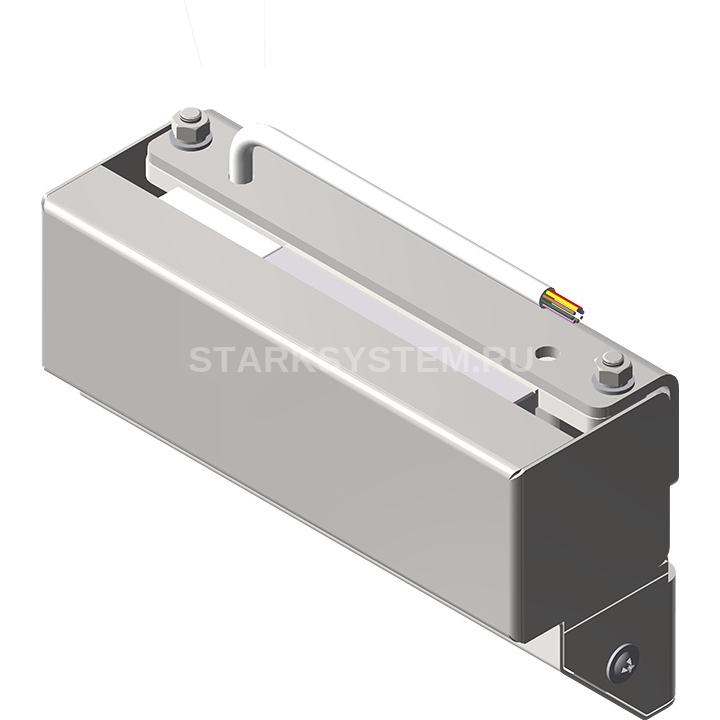

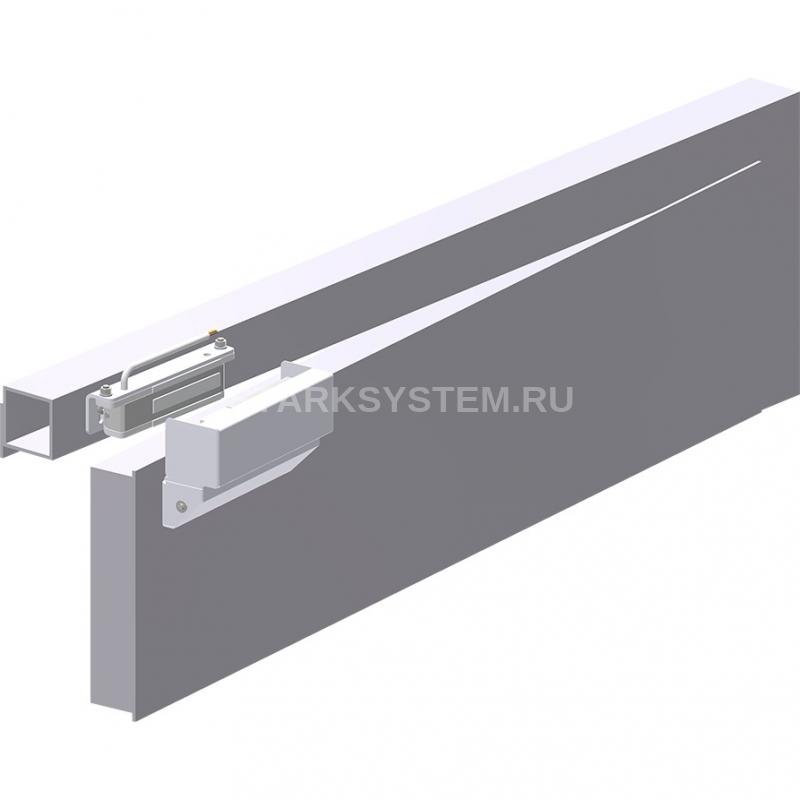

Комплект монтажа для электромагнитных замков Aler AL-150PR, предназначен для монтажа замков AL-150PRemium на дверях, открывающихся вовнутрь. Комплект монтажа состоит из уголка корпуса, уголка якоря, кронштейна, кожуха, кожуха кронштейна и элементов крепежа. Корпус замка AL-150PR монтируется на уголке корпуса. Крепление уголка корпуса к дверной коробке выполняется через регулировочные пазы. Якорь замка крепится на уголок якоря. Кронштейн и кожух соединяются с уголком якоря. Кронштейн устанавливается на полотно двери через регулировочные пазы. Кронштейн закрывается кожухом кронштейна. Установка корпуса и якоря замка AL-150PR с комплектом МК AL-150PR-Inside Комплект монтажа состоит из уголка корпуса, уголка якоря, кожуха уголка якоря, кронштейна якоря, кожуха и элементов крепежа. Корпус замка AL-150PR монтируется на уголке корпуса винтами (2), гайками (5) с шайбами (7) и (9). Крепление уголка корпуса к дверной коробке выполняется через регулировочные пазы саморезами (саморезы в комплект поставки не входят). Якорь замка с проходной втулкой через уплотнительное кольцо крепится на уголок якоря винтом (3). Винт необходимо законтрить гайкой (6). Кронштейн якоря и кожух уголка соединяются с уголком якоря через регулировочные пазы болтами (1), гайками (6) и шайбами (8) и (10). Кронштейн якоря в сборе с уголком и кожухом устанавливается на полотно двери через регулировочные пазы саморезами (саморезы в комплект поставки не входят). Кронштейн якоря закрывается кожухом. Доступен в белом, сером и коричневом цвете, что позволяет использовать крепление в одной цветовой гамме с самим устройством.

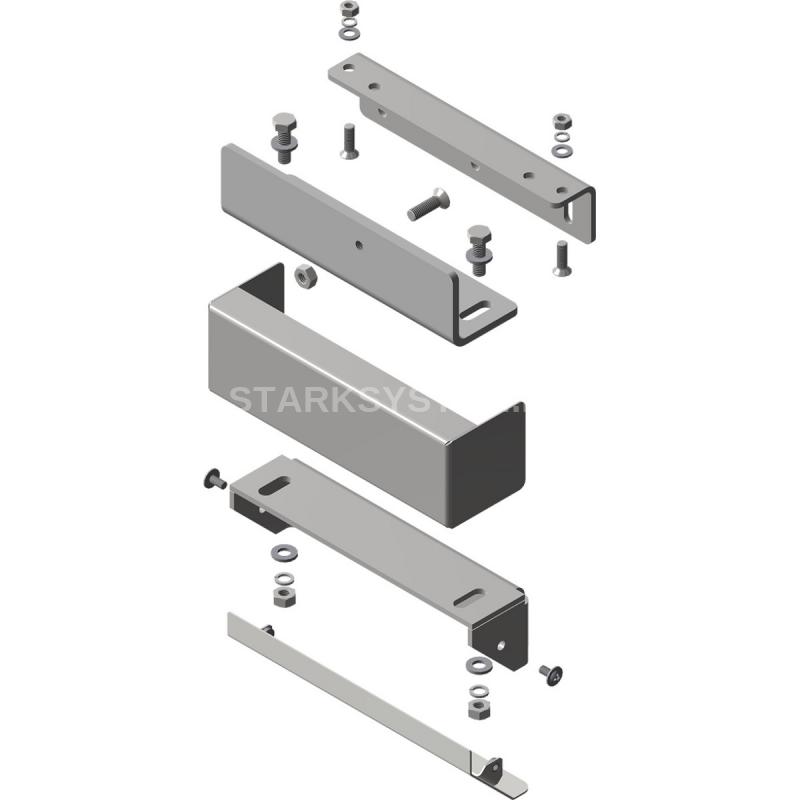

Комплект поставки:
1. уголок корпуса 1 шт.
2. уголок якоря 1 шт.
3. кожух уголка якоря 1 шт.
4. кронштейн якоря 1 шт.
5. кожух 1 шт.
6. комплект крепежа:     - болт М6х20 (1) 2 шт.     - винт М5х16 (2) 2 шт.     - винт М6х20 (3) 1 шт.     - винт М4х8 п/кр. с фл.(4) 2 шт.     - гайка М5 (5) 2 шт.     - гайка М6 (6) 3 шт.     - шайба 5 (7) 2шт.     - шайба 6 (8) 4шт.     - шайба 5 гр. (9) 2 шт.     - шайба 6 гр. (10) 2 шт.
7. руководство по эксплуатации 1 шт.
8. упаковочная коробка 1 шт
