Amatek AN-PE2(7000627)

Описание Amatek AN-PE2(7000627)

PoE удлинитель на 2 выхода для передачи Ethernet и питания по стандарту PoE+ на расстоянии до 100м на скорости до 100Мбит/c и на расстоянии до 150м на скорости до 10Мбит/c.

AN-PE2 автоматически определение PoE устройства в соответствии со стандартом Power over Ethernet  IEEE 802.3 af/at (PoE).

Удлинитель может получать питание по локальной сети с PoE и передает данные и питание на следующие 100 м сети Ethernet. В зависимости от потребляемой мощности можно организовать до 4-х участков в одной ветви локальной сети. Таким образом, можно увеличить расстояние передачи до 500м для устройств 100 Мбит/с или расстояние до 700м для устройств 10 Мбит/с

При последовательном подключении каждый удлинитель использует часть мощности PoE для своей работы, также есть потери мощности на длинных соединительных кабельных линиях. Таким образом, при последовательном подключении удлинителей остаётся малый запас мощности PoE, которого часто недостаточно для питания устройств с высоким потреблением.  Удлинитель обеспечивает передачу данных по сети Ethernet, а питание удалённого устройства необходимо обеспечить по месту его установки.

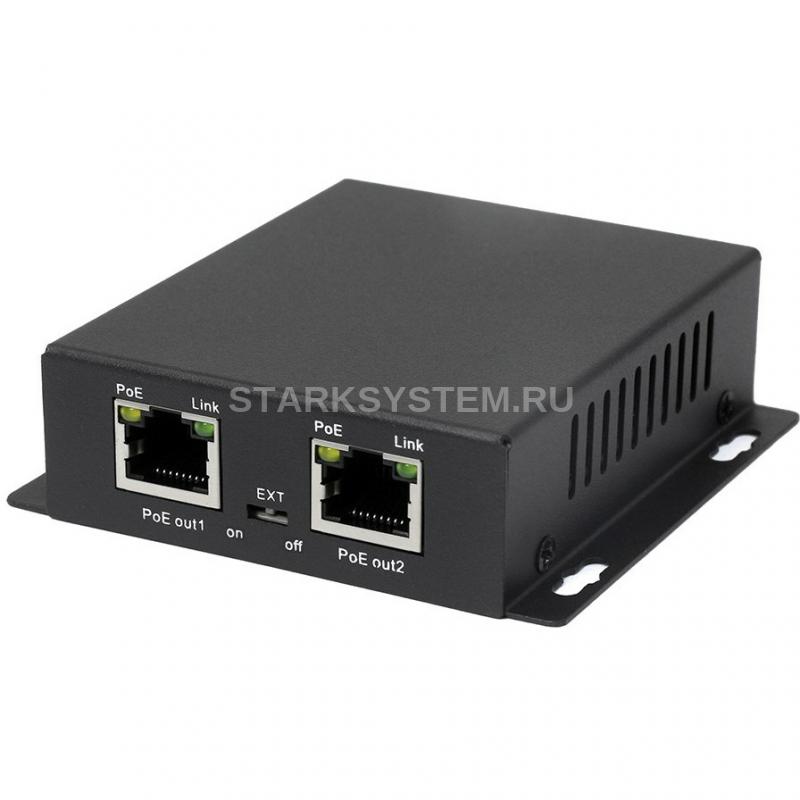

AN-PE2 оснащен переключателем "EXT" режимов работы Default/Extend.

Режим Default (положение "on") — обычный режим работы. Передача на расстоянии до 100м на скорости до 100Мбит/c. Режим Extend (положение "off") — режим передачи данных и PoE на расстоянии до 150 метров; на скорости до 10 Мбит/с (следует использовать кабель cat5e или cat6). Power over Ethernet (PoE):

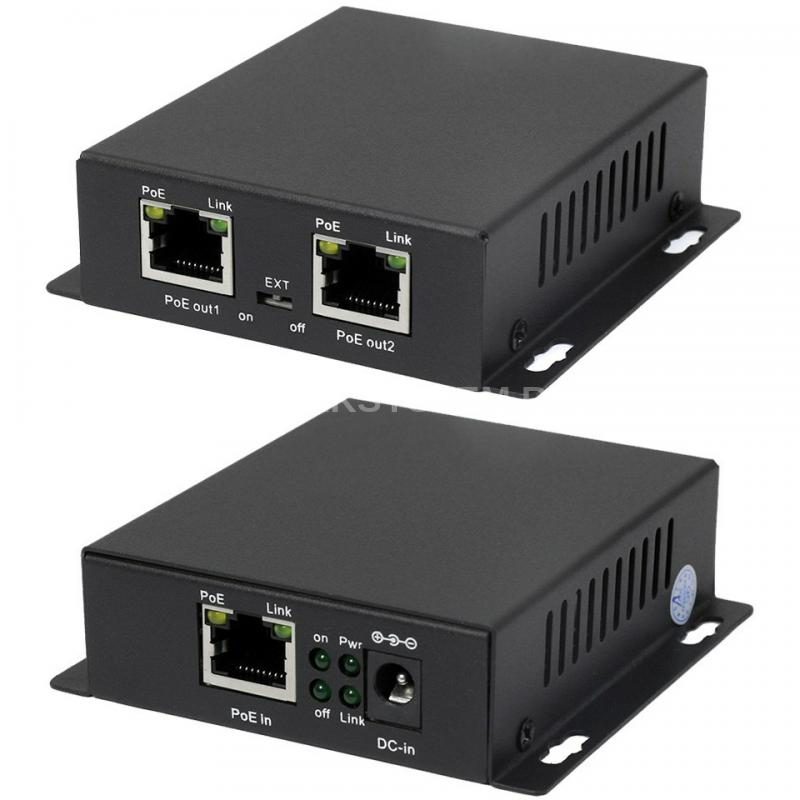

2 выходных порта (PoE out 1 / 2), позволяющих передавать питание по PoE (соответствует IEEE 802.3 af/at) до 30Вт и данные по каждому порту на подключенные устройства (IP видеокамеры, Wi-Fi точки доступа, удлинители и т.п.) .  Поддерживаются устройства PoE/PoE+ 1 входной порт (PoE in), позволяющий подавать питание на удлинитель по PoE/PoE+/HiPoE  (соответствует IEEE 802.3 af/at/bt) Поддержка PoE-устройств на базе стандартов  IEEE 802.3 af/at Питание:

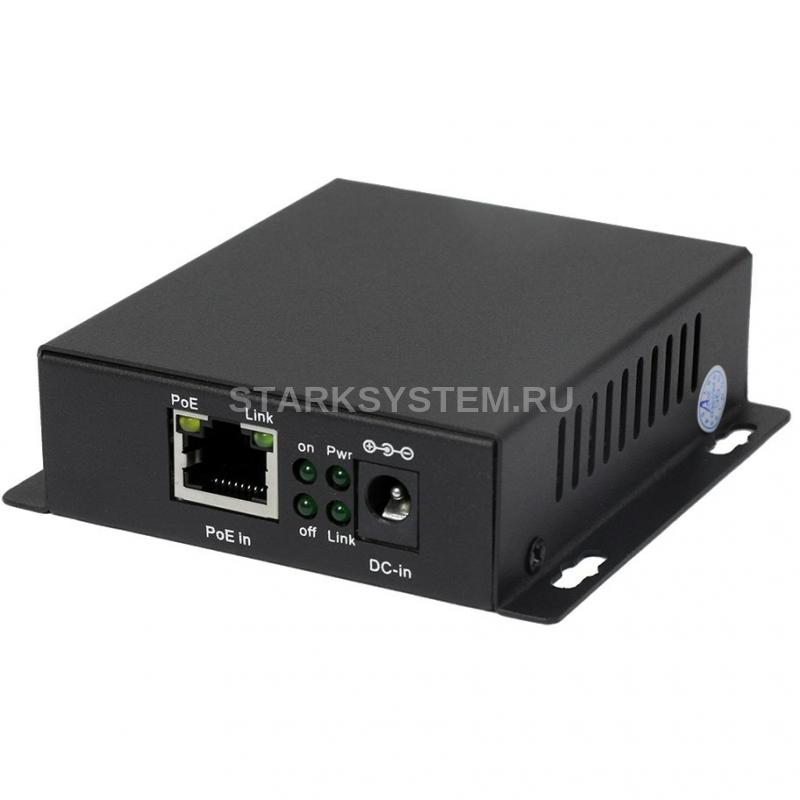

Удлинитель может получать питания по PoE (IEEE802.3at/af/bt) и от внешнего источника питания DC с напряжением 12В или 48-52В. При питании DC 48-52В удлинитель может выдавать PoE питание на 2 выходных порта (PoE out 1 / 2). При питании DC 12В удлинитель может передавать данные между всеми 3-мя портами, без поддержки PoE – работать как коммутатор. Внимание: Мощность подключенных r удлинителю PoE-потребителей должна быть меньше мощности, поданной на удлинитель от внешнего блока питания или по PoE.

Коммутация:

Коммутационная способность 600 Мбит/с Метод коммутации – хранение и передача (Store and Forward) Назначение контактов

выход PoE IN"  : 4/5(+) 7/8(-) или 1/2(+) 3/6(-) вход PoE out  : : 4/5(+) 7/8(-) или 1/2(+) 3/6(-) Индикация: питание, линк на портах, режим работы Default/Extend.

Размеры удлинителя 88 x 84 x 25 мм, температура эксплуатации -10 ... +55°C

Технические характеристики Amatek AN-PE2(7000627)

Тип устройства удлинитель Ethernet Сетевой интерфейс Ethernet 10/100 Мбит/с Стандарт PoE IEEE 802.3bt (тип 3), до 60Вт, PoE+ (IEEE 802.3at, до 30Вт), PoE (IEEE 802.3af, до 15,4Вт) Размеры 88 x 84 x 25 мм Диапазон рабочих температур - 10 ... +55 ºС
