Amatek AN-SGM28P24-400(7000620)

Описание Amatek AN-SGM28P24-400(7000620)

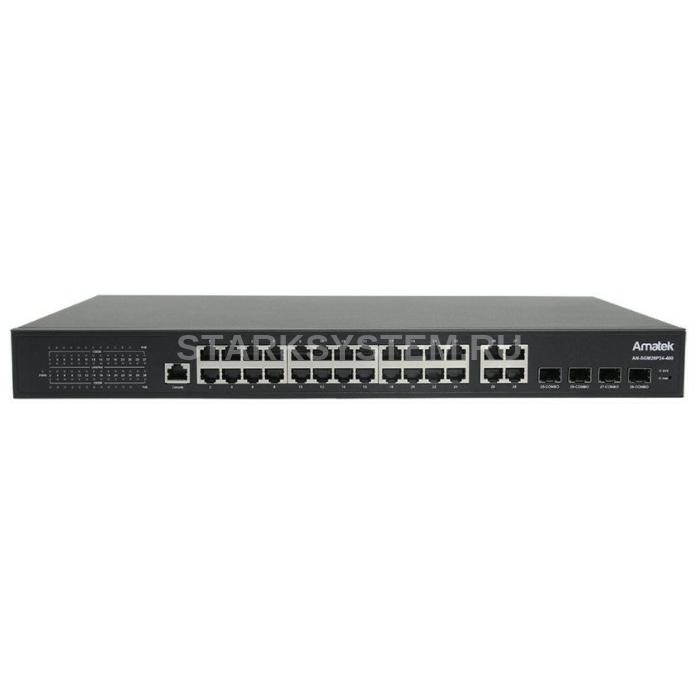

28-портовый управляемый 100/1000 Мбит/с настольный/монтируемый в стойку коммутатор с PoE до 400Вт.

Особенности:

• 24 порта 100/1000 Мбит/с с поддержкой PoE+, автосогласованием и авто-MDI/MDIX (разъёмы RJ45)
• 4 порта Combo (100/1000Base-T/SFP) 10/100/1000 Мбит/с, автосогласованием авто-MDI/MDIX (разъёмы RJ45)

Управление:

• Поддержка VLAN: IEEE 802.1q, VLAN по порту.
• Агрегация (объединение) каналов IEEE 802.3ad LACP: до 8 групп, каждая содержит до 8 портов.
• Поддержка протоколов STP: IEEE 802.1d (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP).  Возможна изоляция порта, BPDU фильтрация / защита, TC/Root защита.
• Зеркалирование портов
• Аутентификация IEEE 802.1x
• Качество обслуживания (QoS): 4 очереди вывода на каждый порт, ограничение скорости по порту / потоку, планирование очередей (SP, WRR, SP+WRR), классификации на основе портов (MAC, 802.1p CoS, DSCP)
• Безопасность: MAC Address Binding, фильтр протоколов TCP/UDP, WEB-интерфейс и SNMP
• Шифрование: SSH (v1/v2), SSL (v2/v3)
• Списки контроля доступа (ACL, L2-L4) ограничение доступа на основе MAC-адреса источника и назначения, IP-адреса, портов TCP/UDP и идентификатора VLAN.
• DHCP Relay Agent, DHCP Option82
• IGMP Snooping  v1/v2/v3
• Функции защиты от DoS-атак
• Контроль ARP запросов (Dynamic ARP inspection) для повышения безопасности
• Контроль пропускной способности (Bandwidth Control)
• Управление полнодуплексным потоком IEEE 802.3x.
• Привязка IP-MAC-Port-VID
• Статистика обработки пакетов по портам
• Управление и обслуживание: WEB-интерфейс, SNMP(v1/v2c/v3), Telnet, консольный порт
• Обновление прошивки TFTP  или через WEB-интерфейс
• Импорт/экспорт файла конфигурации настроек коммутатора
• Установка времени: SNTP
• Интегрированная функции NDP / NTDP
• Диагностика системы: VCT

Power over Ethernet (PoE):

• 24 порта PoE+, позволяющие передавать питание и данные по одному кабелю
• Поддержка потребляемой мощности до 30 Вт для каждого PoE-порта
• Перераспределение мощности между портами в зависимости от потребления нагрузки
• Общая потребляемая мощность 400 Вт для всех PoE-портов
• Поддержка PoE-устройств на базе стандартов  IEEE 802.3 at/af

Коммуникации

• Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных, обеспечивающими дополнительные возможности для расширения сети или подключения устройств записи на большое количество камер
• 4 порта Combo (RJ45/SFP) позволяет соединять коммутатор по медным или оптическим линиям передачи данных. Слоты SFP позволяет устанавливать SPF модули:
  • 1000Base-SX: 62.5/50мкм многомодовое волокно (MMF) от 2 до 550 метров.
  • 1000Base-LX: 62.5/50мкм многомодовое волокно (MMF) от 2 до 550 метров или 10мкм одномодовое волокно (SMF) от 2 до 5000 метров.
• 1 консольный порт (RJ45)

Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

• Коммутационная способность 64 Гбит/с
• 16K записей в таблице MAC-адресов с возможностью автоматического запоминания и автоматической очистки записей в таблице по времени
• Скорость пересылки пакетов 47,6 миллионов пакетов в секунду
• Метод коммутации – хранение и передача (Store and Forward)
• Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием
• Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы.
• IP протоколы: IPV4, IPV6.

Свойства

• Защита портов от перенапряжения, короткого замыкания и переполюсовки.
• Грозозащита интерфейсов 6000В
• Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
• Металлический корпус, возможно размещение на рабочем столе, настенного размещения или крепление в стойку 19”, шасси высотой 1U
• Кронштейн для крепления коммутатора в стойку 19” в комплекте
• Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
• 2 встроенных малошумящих вентилятора.
• Рабочая температура -20 ℃...+55 ℃, относительная влажность 20%...95% (без конденсации)
• Потребляемая мощность без подключенных  PoE устройств –  не более 20Вт
• Питание от сети AC 110-240В, 50/60 Гц (встроенный блок питания).

Комплект поставки: коммутатор,  шнур питания, инструкция, комплект для монтажа в стойку, 4 резиновые подкладки с липким слоем.

Технические характеристики Amatek AN-SGM28P24-400(7000620)

Общее количество портов  28 Порты 24 порта (1000Мбит/с, RJ45, PoE+), 4 Combo порта (1000Мбит/с, RJ45/SFP), 1 консольный порт RJ45 Порты GE (1000 Мбит/с) с PoE (RJ45) 24 Порты Combo (RJ45/SFP) 4 порта Combo (RJ45/SFP) Слоты SFP (оптика)  4 порта Combo (RJ45/SFP) Разъемы 24 RJ45 с авто MDI/MDI-X, 4 комбо-порта RJ45/SFP, 1 консольный порт RJ45 Среда передачи данных (оптика) 1000Base-SX: 62,5/50 волокно MMF 2-550 метров, 1000Base-LX: 62,5/50 волокно MMF 2-550 метров и 10мкм волокно SMF 2-5000 метров VLAN  IEEE 802.1Q, IEEE 802.1ad, VLAN на основе порта, Voice VLAN STP  IEEE 802.1d (STP), IEEE 802.1s (MSTP), IEEE 802.1w (RSTP) Зеркалирование портов  Multi-Multi Sniffer Качество обслуживания (QoS)  8 соответствий ID с 8 уровнями приоритета очереди, планирования очередей (SP, WRR, SP+WRR), IEEE 802.1p, IEEE 802.1Q, CoS, DSCP, ограничение скорости по порту Агрегация каналов  IEEE802.3ad, LACP Управление потоком  Контроль пропускной способности (Bandwidth Control), Статистика обработки пакетов по портам, подавление широковещательных штормов Безопасность MAC Address Binding, фильтр протоколов TCP/UDP, ACL (Access Control List), IEEE 802.1x, аутентификация Radius, Функции защиты от DoS-атак, защита STP BPDU, фильтрация BPDU и пересылка BPDU Шифрование SSH (v1/v2), SSL (v2/v3), TLS (v1) Сетевые протоколы и стандарты IEEE802.3 (10BASE5), IEEE802.3i (10BASE-T), IEEE802.3u(100BASE-Т), IEEE802.3u(100BASE-TX), TIA/EIA-785(100Base-SX), IEEE802.3ab(1000BASE-T), IEEE802.3z(1000Base-LX), IEEE802.3z(1000Base-SX), IEEE802.3x(Flow Control), IEEE802.1d(STP), IEEE802.1s(MSTP), IEEE802.1w(RSTP), IEEE802.1Q(VLAN), IEEE802.3ad(LACP), 802.1x, RFC4251(SSH), RFC2246(SSL), RFC3619(EAPS), RFC3376(IGMP), RFC826(ARP), RFC791(IPV4), RFC8200(IPV6), RFC793(TCP), RFC768(UDP), RFC792(ICMP), RFC2131 (DHCP), DNS, RFC1350 (TFTP), HTTP, RFC2818(HTTPS), RFC2136(DDNS), RFC5905(NTP), RFC5321(SMTP), SNMP, RFC1661(PPP), IEEE802.3af(PoE), IEEE802.3at(PoE+) Другие функции SNTP, DHCP Relay Agent, DHCP Option82, IGMP Snooping V1/V2/V3, NDP (Neighbor Discovery Protocol), IPV4, IPV6, Telnet, контроль ARP запросов (Dynamic ARP inspection), изоляция портов Управление и обслуживание  WEB-интерфейс, SNMP, CLI, Telnet, консольный порт (RJ45) Настройка и обновление диагностика системы VCT, Импорт/экспорт файла конфигурации, Обновление прошивки через WEB-интерфейс Стандарт PoE (Power over Ethernet)  IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), возможно управление Бюджет PoE  400 Вт Коммутационная матрица  64 Гбит/с Скорость пересылки пакетов 47.61 Mpps Таблица MAC-адресов  16К Защита интерфейсов от перенапряжения, от короткого замыкания, от переполюсовки Грозозащита 6000В LED индикация Link/Activity, Скорость, PoE, Питание Метод коммутации  Store and Forward (передача с промежуточным хранением) Возможность установки в стойку 19” Да, высота 1U, набор кронштейнов в комплекте Питание коммутатора AC 110-240В, (встроенный блок питания) Потребляемая мощность до 20 Вт Размеры коммутатора 440(ш) x 290(г) x 44,5(в) мм Диапазон рабочих температур от -20°С до +55°С Температура хранения от -40°С до +75°С Рабочая влажность от 10% до 95% RH без конденсата Наработка на отказ (MTBF) более 50 000 ч
