Amatek AN-SX5P4(7000631)

Описание Amatek AN-SX5P4(7000631)

Промышленный 5-портовый 10/100 Мбит/с настольный/монтируемый на DIN-рейку коммутатор с PoE до 120Вт.

Особенности:

4 порта 10/100 Мбит/с с поддержкой PoE:  1 порта 10/100 Мбит/с с автосогласованием и авто-MDI/MDIX (разъёмы RJ45) Поддержка определение зависания PoE устройств c перезагрузкой по PoE (WatchDog) Управление:

Контроль пропускной способности (Bandwidth Control) Управление полнодуплексным потоком IEEE 802.3x. Power over Ethernet (PoE):

4 порта 10/100 Мбит/с  с PoE+, позволяющие передавать питание и данные по одному кабелю до 30 Вт для каждого PoE-порта  Перераспределение мощности между портами в зависимости от потребления нагрузки Общая потребляемая мощность 120 Вт для всех PoE-портов Поддержка PoE-устройств на базе стандартов  IEEE 802.3 at/af Функция автоматического перезапуска зависшего оборудования WatchDog. Коммутация:

Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с Коммутационная способность 1 Гбит/с Скорость пересылки пакетов 0,744 миллионов пакетов в секунду Таблица МАС-адресов 1K Метод коммутации – хранение и передача (Store and Forward) Поддержка jumbo-кадров до 1536 байт. Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10 или 100 Мбит/с) и производит настройку совместимости и оптимального режима работы. Свойства

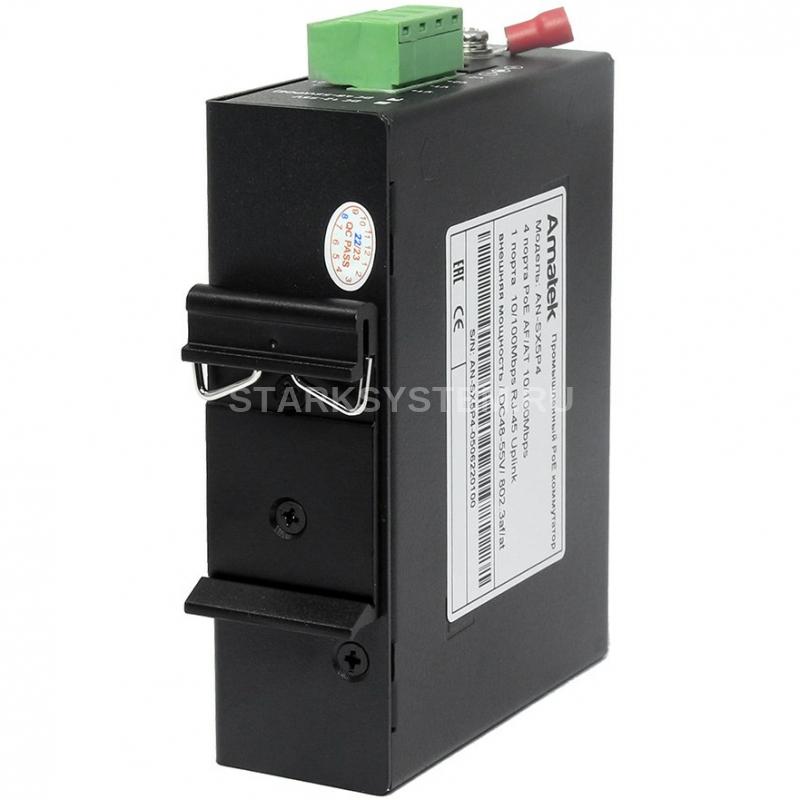

Защита портов от перенапряжения, короткого замыкания и переполюсовки. Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ, контактного разряда до 8кВ, воздушного разряда до 15кВ. Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости Корпус металлический, класс защиты IP66, возможно размещение на рабочем столе или крепление на DIN-рейку 35мм. Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются Средняя наработка на отказ (MTBF) до 100 000 часов Охлаждение по безвентиляторной схеме Рабочая температура -40 ℃...+75 ℃, относительная влажность 5%...95% (без конденсации) Потребляемая мощность без подключенных  PoE устройств –  не более 5Вт Питание: DC 48-55В (поддержка PoE). или DC 12-39В (без поддержки PoE). Питание DC 12-55В:  DC 48-55В - коммутатор выдает питание для PoE-устройств. DC 12-39В - коммутатор не поддерживает PoE. Вес 0,29кг Клеммные колодки для подачи питания:

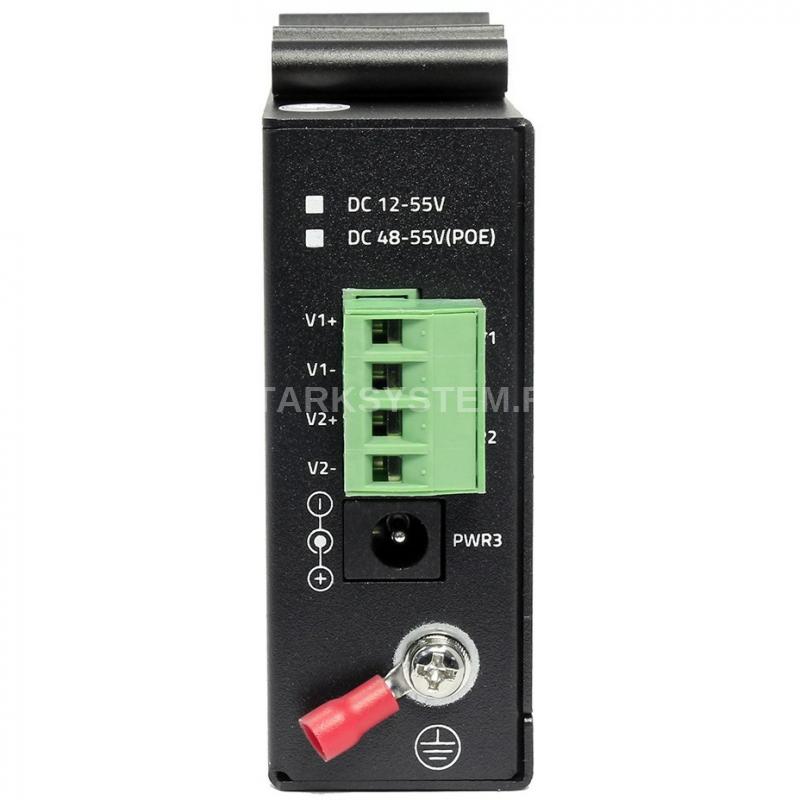

Колодка PWR1 для подачи питания DC 12-55В:  Контакты "V1 + " - плюс питания. Контакты "V1 - "  - минус питания. Колодка PWR2 для подачи питания DC 12-55В :  Контакты "V2 + " - плюс питания. Контакты "V2 - " - минус питания. PWR3 разъем - штекер (jack) 2,1х5,5мм  питание DC 12-55В. Примечание: В комплект поставки промышленного коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (5Вт), но и устройств, получающих питание от коммутатора по PoE. Бюджет PoE , при использовании блоков питания AMATEK:

 AP-DIN48/60  (48В/1,25А) - бюджет POE для питания устройств до 50Вт AP-D48/65  (52В/1,25А) - бюджет POE для питания устройств до 55Вт  AP-D48/135  (52В/2,25А) - бюджет POE для питания устройств до 100Вт Переключатель на передней панели коммутатора:

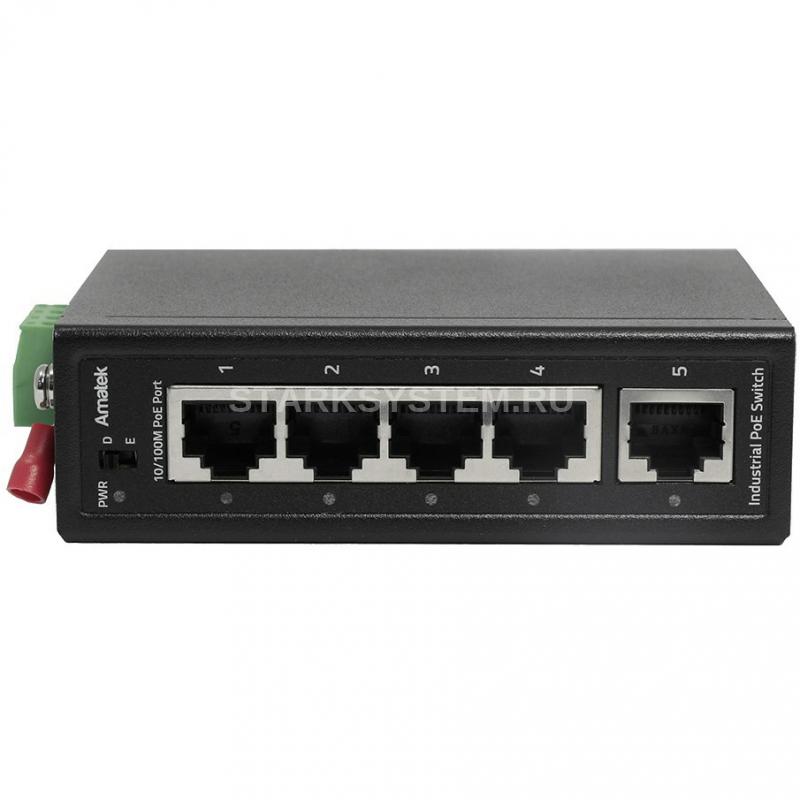

E (Extend). Режим CCTV. Порты 1-4 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).  D (Default). Стандартный режим. Все порты работают в режиме обычного коммутатора. Коммутатор соответствует стандартам для промышленного оборудования: FCC Part 15 CISPR (EN55032) class A, EN 61000-4-2, EN 61000-4-4, EN 61000-4-5

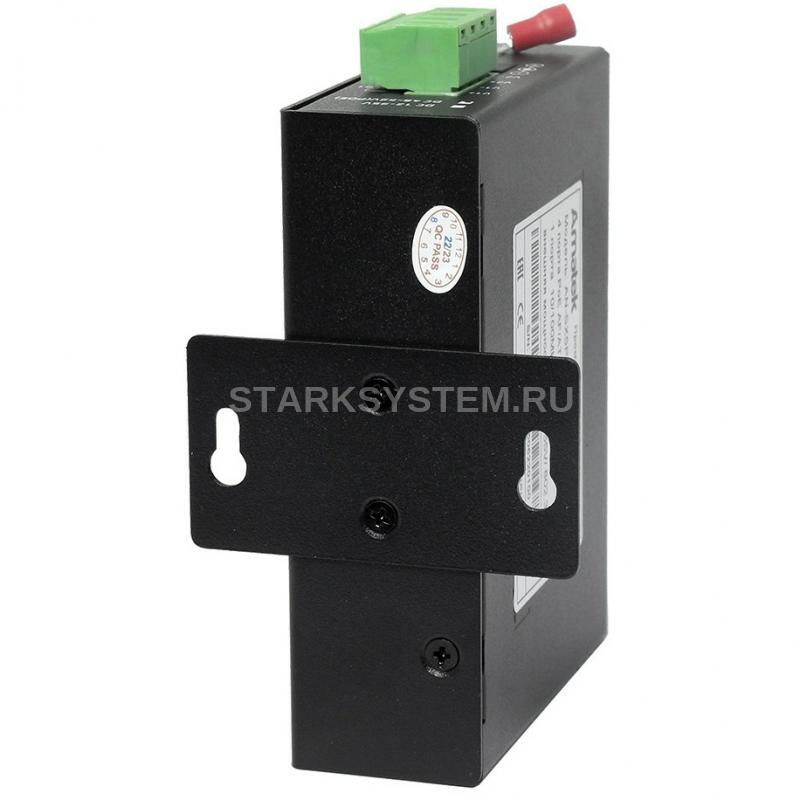

Комплект поставки: коммутатор,  кронштейн для установки на стену, клеммная колодка, инструкция.

Технические характеристики Amatek AN-SX5P4(7000631)

Общее количество портов  5 Порты 1 порт (100Мбит/с, RJ45), 4 порта (100Мбит/с, RJ45, PoE+) Порты FE (100 Мбит/с) с PoE (RJ45)  4 Порты FE (100 Мбит/с) (RJ45)  1 Разъемы 5 RJ45 с авто MDI/MDI-X, клеммная колодка для подачи питания Управление потоком  Контроль пропускной способности (Bandwidth Control) Сетевые протоколы и стандарты IEEE802.3i (10BASE-T), IEEE802.3u(100BASE-TX), TIA/EIA-785(100Base-SX), IEEE802.3ab(1000BASE-T), IEEE802.3z(1000Base-LX), IEEE802.3z(1000Base-SX), IEEE802.3x(Flow Control), IEEE802.3az(EEE), 802.1x, RFC3619(EAPS), RFC826(ARP), RFC854(Telnet), RFC793(TCP), RFC768(UDP), RFC792(ICMP), RFC5321(SMTP), IEEE802.3af(PoE), IEEE802.3at(PoE+), RFC2863(Interface Group MIB) Стандарт PoE (Power over Ethernet)  IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), режим антизависания PoE устройств (WatchDog) Бюджет PoE  120 Вт Интерфейсы PoE 1,2 (+), 3,6 (-), метод А Коммутационная матрица  1 Гбит/с Скорость пересылки пакетов 744 Kpps Таблица MAC-адресов  1К Защита интерфейсов от перенапряжения, от короткого замыкания, от переполюсовки Грозозащита до 6кВ общее напряжение, до 8кВ контактного разряда, до 15кВ воздушного разряда Промышленные стандарты FCC Part 15 CISPR (EN55032) class A, IEC 61000-4-2 устойчивости к статическим разрядам (ESD), IEC 61000-4-4 устойчивость при импульсных процессах (EFT), IEC 61000-4-5 устойчивости к импульсным перенапряжениям Переключатель на корпусе передача данных на 250м (10Мб/с), стандартный режим коммутатора Метод коммутации  Store and Forward (передача с промежуточным хранением) LED индикация Link/Activity, PoE, Питание Средняя наработка на отказ (MTBF) 100 000 часов Возможность установки на DIN-рейку Да, DIN-рейка 35мм Питание коммутатора DC 12-39В (без поддержки PoE), DC 48В-55В Потребляемая мощность 5 Вт, без учёта загрузки PoE Охлаждение без вентилятора Размеры коммутатора 119(ш) x 87(г) x 28(в) мм Диапазон рабочих температур от -40°С до +75°С Температура хранения от -40°С до +85°С Рабочая влажность от 5% до 95% RH без конденсата
