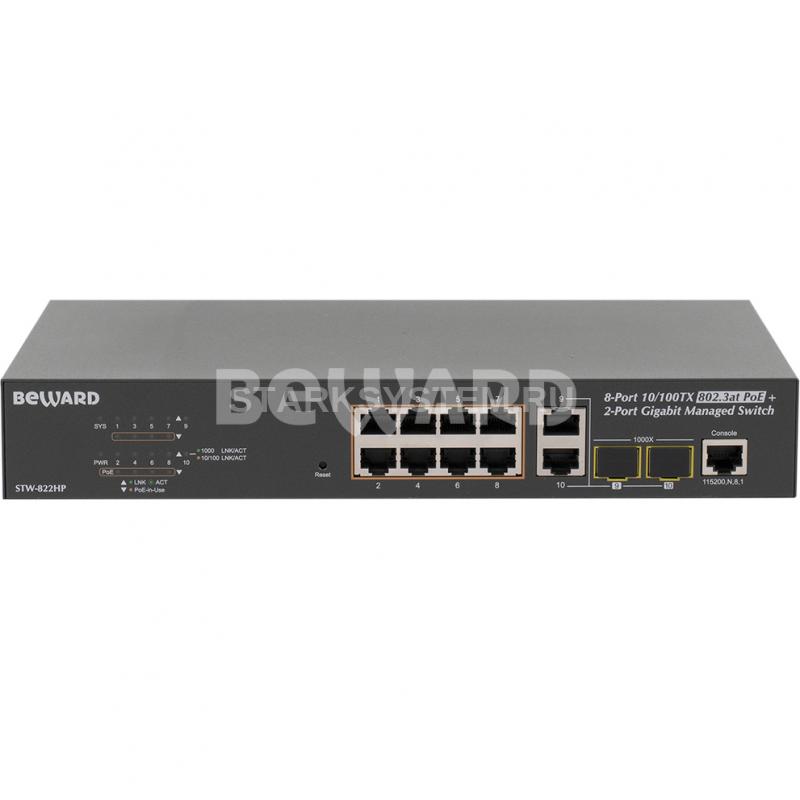

Beward STW-822HP

Описание Beward STW-822HP

8 PoE + 2 комбинированных Uplink порта Коммутатор STW-822HP оснащён 8 портами RJ-45 с поддержкой питания сетевых устройств по технологии High PoE в соответствии со спецификацией стандарта IEEE 802.3af/at. К коммутатору можно подключить оптоволоконную линию связи через один из двух портов SFP. Возможно задействовать оба SFP порта для построения сети по топологии шина или получения отказоустойчивой линии связи. RJ-45/SFP Uplink порты коммутатора являются комбинированными (всегда активны два из четырёх) и работают на скорости 1000 Мбит/с. Расстояние передачи по оптоволокну может составлять до 20 километров при использовании SFP модулей BEWARD. Список рекомендуемых SFP модулей доступен во вкладке Аксессуары.

CCTV режим - до 250 метров В коммутаторе BEWARD STW-822HP реализован режим работы PoE портов Extend mode. В режиме Extend увеличивается максимальное расстояние передачи PoE до 250 метров, при этом скорость портов снижается до 10 Мбит/с. Extend mode включается индивидуально на каждом PoE порте.

PoE watchdog и другие функции управления подключенными PoE устройствами Для удобства использования PoE-устройств в системах видеонаблюдения, беспроводных сетях и IP телефонии, в коммутатор встроен специализированный набор функций управления: автоматическое обнаружение и классификация устройств с независимым питанием, возможность включение/выключение каждого PoE порта отдельно, назначение приоритетов подачи питания для PoE-портов, питание устройств PoE по настраиваемому расписанию, ограничение максимальной мощности PoE на порт. Дополнительно, коммутатор поддерживает функцию PoE watchdog, которая с помощью команды ping позволяет отслеживать состояние подключенных устройств и автоматически перезагружать порты индивидуально в случае их зависания.

Эффективное управление трафиком Коммутатор STW-822HP оснащен функциями QoS для приоритезации и управления трафиком. QoS включает в себя функции Storm Control, управление пропускной способностью каждого порта, 802.1p/CoS/IP DSCP QoS приоритезацию и маркировку. Это гарантирует наилучшую производительность при передаче SIP и видеопотоков и позволяет предприятиям в полной мере использовать ограниченные сетевые ресурсы.

Удобное и безопасное управление Коммутатор STW-822HP поддерживает 4 способа управления: Web, Telnet, SNMP и CLI. Благодаря встроенному веб-интерфейсу STW-822HP кроссплатформенен и прост в использовании. Поддержка SNMP RFC MIBs позволяет использовать любой стандартный SNMP агент для управления коммутатором и мониторинга. Для управления через консоль доступ к коммутатору можно получить с помощью Telnet или подключившись напрямую используя консольный интерфейс с помощью входящего в комплект поставки кабеля. Кроме того, STW-822HP обеспечивает безопасное удаленное управление за счет поддержки соединений по SSH, TLS и SNMP v3, которые шифруют содержимое пакетов в каждом сеансе. Для удобства отладки устройство поддерживает логирование на удаленный Syslog сервер. Поддержка функции зеркалирования портов позволяет сохранить дамп сетевого трафика для диагностики работы оборудования в сети.

Особенности

  •  PoE watchdog   •  8 портов RJ-45 с поддержкой High PoE до 30 Вт на порт   •  2 гигабитных порта SFP   •  Интеллектуальное управление и диагностика устройств PoE   •  PoE бюджет 120 Вт    •  Управление пропускной способностью QoS: 802.1p/CoS/IP DSCP   •  VLAN, агрегирование портов   •  Широкий набор функций безопасности: ACL, DHCP Snooping, Dynamic ARP Inspection, Storm Control и прочих   •  Эффективное и безопасное управление через Web, SNMP, Telnet, Консоль   •  Утилита Smart Discovery для автоматического поиска коммутаторов BEWARD

Технические характеристики Beward STW-822HP

Интерфейсы    8 RJ-45 10/100Base-T (все с High PoE),    2 комбо-порта 10/100/1000 Мбит/с TP и 1000 Мбит/с SFP (9, 10),  автоопределение MDI/MDIX на всех TP портах Консольный порт    1 последовательный порт RJ-45 (115200, 8, N, 1) Дальность передачи PoE    0 ~ 100m По умолчанию 0 ~ 250m При включении режима Extend (10 Мбит/с) Стандарты PoE    IEEE 802.3af Power over Ethernet/PSE,   IEEE 802.3at Power over Ethernet Plus/PSE Тип питания PoE    End-Span Архитектура    Store and Forward (с промежуточной буферизацией) Размер таблицы MAC-адресов    16K MAC с функцией автоматического обновления Буфер данных    4 Мб Коммутационная матрица    5.6 Гбит/с Пропускная способность    4.17 Mpps @ 64 Б Максимальный размер пакета    16 Кбайт Управление потоком    Все порты поддерживают управление потоком 802.3x   в дуплексном и полудуплексном режимах Функции управления 2 уровня Основные интерфейсы управления    Telnet, Консоль, Браузер, SNMP v1, v2c Безопасные интерфейсы управления    SSH v2, TLS v1.2, SNMP v3 Управление пакетами    IPv4/IPv6 Зеркалирование портов    Входящий, исходящий, оба типа трафика,      множество портов в один порт VLAN    802.1Q tagged-based VLAN, до 256 VLAN групп,       4094 идентификаторов VLAN      Двойное тегирование Q-in-Q VLAN      Protocol VLAN      VLAN на основе портов, до 10 VLAN групп      Voice VLAN      GVRP Агрегирование    IEEE 802.3ad LACP/Static канал,      поддерживает 1 группу на 2 порта QoS    8 очередей на порт      Установка приоритета 802.1p      Установка DSCP/IP приоритета пакетов IPv4/IPv6      Классификация трафика по условию, уровню приоритета и политиках WRR QoS IGMP Snooping    IPv4 IGMP (v1/v2/v3) snooping      IGMP querier MLD Snooping    MLD (v1/v2) Snooping Безопасность    ACL на основе IPv4/IPv6 или MAC      Привязка порта IP-MAC      Фильтрация по MAC      DHCP Snooping      Broadcast/Unicast/Multicast Storm Control      DHCP Option82      Dynamic ARP Inspection Контроль пропускной способности    Ограничение скорости исходящего и входящего      трафика на каждом порте Spanning Tree Protocol    IEEE 802.1D Spanning Tree Protocol (STP)      IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)      IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)      STP BPDU guard, фильтрация и перенаправление BPDU SNMP MIBs    RFC-1213 MIB-II      RFC 1215 Generic Traps      RFC 1493 Bridge MIB      RFC 2674 Bridge MIB Extensions      RFC 2737 Entity MIB (version 2)      RFC 2819 RMON (Group 1, 2, 3 and 9)      RFC 2863 Interface MIB      RFC 3635 Ethernet-like MIB      RFC 3621 Power Ethernet MIB      LLDP MIB Эксплуатация Питание    100~240 В 2.5 A (АС) Потребляемая мощность    До 121 Вт (с учетом PoE) Выходная мощность PoE    До 30 Вт на порт (53 В (DC)) Бюджет PoE    120 Вт Рабочий диапазон температур    От 0 до +50°С Защита от статического     Контактный разряд ±6 кВ электричества    Воздушный разряд ±8 кВ Допустимый уровень влажности    От 10 до 90% (без конденсата) MTBF (время наработки на отказ)    Более 50 000 часов при температуре 25°С Размеры (шxвxг)    280x44х180 мм Вес    1503 г Соответствие стандартам Стандарты     IEEE 802.3 Ethernet       IEEE 802.3u Fast Ethernet      IEEE 802.3ab 1000BASE-T      IEEE 802.3z 1000BASE-SX/LX      IEEE 802.3x Flow Control      IEEE 802.3af Power over Ethernet      IEEE 802.3at Power over Ethernet PLUS      IEEE 802.3ad Port Trunk with LACP      IEEE 802.1D Spanning Tree Protocol      IEEE 802.1w Rapid Spanning Tree Protocol      IEEE 802.1s Multiple Spanning Tree Protocol      IEEE 802.1p Class of Service      IEEE 802.1Q VLAN Tagging      IEEE 802.1ab LLDP      RFC 2068 HTTP      RFC 1112 IGMP v1      RFC 2236 IGMP v2      RFC 3376 IGMP v3      RFC 2710 MLD v1      RFC 3810 MLD v2      RFC 4330 SNTP Комплектация  Комплект поставки    Коммутатор      Кабель питания 220 B      Монтажный комплект для установки в стойку      Консольный кабель DB9 – RJ-45      Руководство пользователя      Упаковочная тара
