Beward STWP-0802HP

Описание Beward STWP-0802HP

Промышленное исполнение

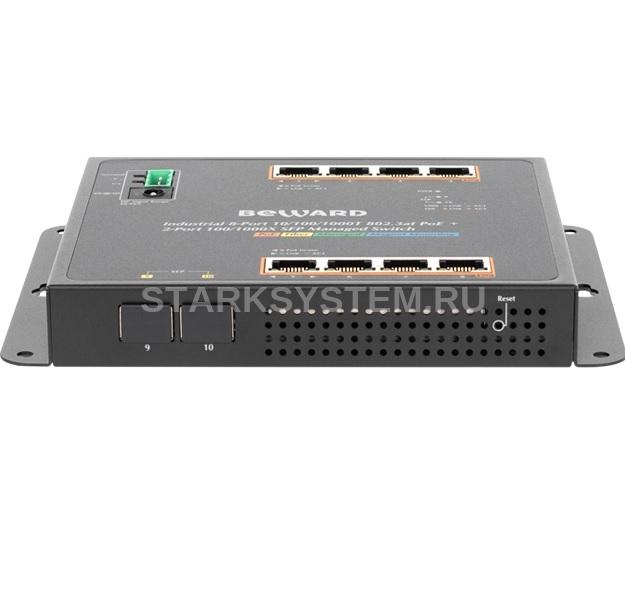

Коммутатор STWP-0802HP выполнен в удобном flat-type промышленном корпусе: фронтальное подключение кабелей и индикация портов делает установку и техническое обслуживание STWP-0802HP очень удобными при размещении коммутатора в ограниченном пространстве. Возможна установка на стену, DIN-рейку или металлическую панель монтажного шкафа с помощью неодимовых магнитов в комплекте поставки. Коммутатор предназначен для работы в широком температурном диапазоне. Металлический корпус, выполняющий роль дополнительного теплоотвода, обеспечивает высокий уровень защиты от электромагнитных помех и сильных электрических скачков, которые обычно встречаются при установке в монтажных шкафах вместе с другим оборудованием. Будучи способным работать в диапазоне температур от -40 до 75 градусов цельсия, STWP-0802HP может быть размещен практически в любых сложных условиях. Для удобства подключения коммутатор имеет 2 типа разъёма питания: стандартный DC jack 5.5х2.1 и 3-пиновая клеммная колодка.

10 независимых гигабитных портов

Коммутатор промышленного класса STWP-0802HP оснащён восемью портами RJ-45 с поддержкой питания сетевых устройств по технологии High PoE в соответствии со спецификацией стандарта IEEE 802.3af/at. К коммутатору можно подключить оптоволоконную линию связи через один из двух портов SFP. Возможно задействовать оба SFP порта для построения сети по топологии шина или получения отказоустойчивой линии связи. Все порты коммутатора являются независимыми и работают на скорости 1000 Мбит/с. Расстояние передачи по оптоволокну может составлять до 20 километров при использовании SFP модулей BEWARD. Список рекомендуемых SFP модулей доступен во вкладке Аксессуары.

CCTV режим - до 250 метров

В коммутаторе BEWARD STWP-0802HP реализован режим работы PoE портов Extend mode. В режиме Extend увеличивается максимальное расстояние передачи PoE до 250 метров, при этом скорость портов снижается до 10 Мбит\с. Extend mode включается индивидуально на каждом PoE порте.

Вариативный PoE бюджет

Коммутатор STWP-0802HP поддерживает питание PoE устройств при подключении источников питания с выходным напряжением 48-56 В постоянного тока. Максимальный PoE бюджет может составлять 200 Ватт. Источник питания в комплект поставки не входит и приобретает отдельно в зависимости от суммарного потребления подключаемых камер. Список рекомендуемых источников питания доступен во вкладке Аксессуары.

PoE watchdog и другие функции управления подключенными PoE устройствами

Для удобства использования PoE-устройств в системах видеонаблюдения, беспроводных сетях и IP телефонии, в коммутатор встроен специализированный набор функций управления: автоматическое обнаружение и классификация устройств с независимым питанием, возможность включение/выключение каждого PoE порта отдельно, назначение приоритетов подачи питания для PoE-портов, питание устройств PoE по настраиваемому расписанию, ограничение максимальной мощности PoE на порт. Дополнительно, коммутатор поддерживает функцию PoE watchdog, которая с помощью команды ping позволяет отслеживать состояние подключенных устройств и автоматически перезагружать порты индивидуально в случае их зависания.

DDM

STWP-0802HP поддерживает функцию SFP-DDM (цифровой диагностический мониторинг), которая позволяет легко отслеживать параметры SFP модуля в режиме реального времени, такие как выходная мощность оптического сигнала, входная мощность оптического сигнала, температура, ток смещения лазера и напряжение питания приемопередатчика.

Эффективное управление траффиком

Коммутатор STWP-0802HP оснащен функциями QoS для приоритезации и управления траффиком. QoS включает в себя функции Storm Control, управление пропускной способностью каждого порта, 802.1p/CoS/IP DSCP QoS приоритезацию и маркировку. Это гарантирует наилучшую производительность при передаче SIP и видеопотоков и позволяет предприятиям в полной мере использовать ограниченные сетевые ресурсы.

Удобное и безопасное управление

Коммутатор STWP-0802HP поддерживает 3 основных способа управления: Web, Telnet и SNMP. Благодаря встроенному веб-интерфейсу STWP-0802HP кроссплатформенен и прост в использовании. Поддержка SNMP RFC MIBs позволяет использовать любой стандартный SNMP агент для управления коммутатором и мониторинга. Для управления через консоль доступ к коммутатору можно получить с помощью Telnet. Кроме того, STWP-0802HP обеспечивает безопасное удаленное управление за счет поддержки соединений по SSH, SSL и SNMP v3, которые шифруют содержимое пакетов в каждом сеансе.

Высокая сетевая безопасность

BEWARD STWP-0802HP имеет функцию Access Control List (ACL) IPv4/IPv6 уровня с 2 по 4. Его механизм защиты также включает аутентификацию пользователей и устройств 802.1X, которая может быть развернута с помощью RADIUS сервера для обеспечения безопасности на уровне портов и блокировки неавторизованных пользователей. Кроме того, STWP-0802HP также предоставляет функции отслеживания DHCP сервера (DHCP snooping), IP source guard и dynamic ARP inspection для предотвращения вирусных атак. Стандартно коммутатор поддерживает тегирование и работу с VLAN, в том числе и при Multicast (MVR). Благодаря этим функция сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени, чем раньше.

Особенности

• Промышленное исполнение flat-type, работа от -40 до +75°С
• PoE watchdog
• 8 гигабитных портов RJ-45 с поддержкой High PoE до 36 Вт на порт
• 2 гигабитных порта SFP с поддержкой DDM
• Интеллектуальное управление и диагностика устройств PoE
• PoE бюджет 200 Вт (при использовании источника питания NDR-240-48)
• Управление пропускной способностью QoS: 802.1p/CoS/IP DSCP
• VLAN, MVR, агрегирование портов
• Широкий набор функций безопасности: ACL, 802.1x, DHCP Snooping, Dynamic ARP Inspection, Storm Control и прочих
• Эффективное и безопасное управление через Web, SNMP, Telnet
• Алюминиевый корпус с ребрами охлаждения
• Утилита Smart Discovery для автоматического поиска коммутаторов BEWARD.

Технические характеристики Beward STWP-0802HP

Интерфейсы    8 портов RJ-45 10/100/1000Base-T (все с High PoE), 2 порта SFP 100/1000Base-X, автоопределение MDI/MDIX на всех портах Дальность передачи PoE    0 ~ 100m По умолчанию 0 ~ 250m При включении режима Extend (10 Мбит/с) Стандарты PoE    IEEE 802.3af Power over Ethernet/PSE, IEEE 802.3at Power over Ethernet Plus/PSE Тип питания PoE    End-Span Архитектура    Store and Forward (с промежуточной буферизацией) Таблица MAC-адресов    8К с функцией автоматического обновления Буфер данных    4.1 Мб Коммутационная матрица    20 Гбит/с Пропускная способность    14.8 Mpps @ 64 Б Максимальный размер пакета    10 Кбайт Управление потоком    Все порты поддерживают управление потоком 802.3x в дуплексном и полудуплексном режимах Функции управления 2 уровня Основные интерфейсы управления    Telnet, Браузер, SNMP v1, v2c Безопасные интерфейсы управления    SSH, SSL, SNMP v3 Управление пакетами    IPv4/IPv6 Зеркалирование портов    Входящий, исходящий, оба типа трафика множество портов в один порт VLAN    802.1Q tagged-based VLAN, до 256 VLAN групп,      4094 идентификаторов VLAN      Двойное тегирование Q-in-Q VLAN      PVLAN (Edge MAC-based VLAN)      VLAN на основе портов MVR (Multicast VLAN Registration)      Voice VLAN      GVRP      Management VLAN Агрегирование    IEEE 802.3ad LACP/Static канал,      поддерживает 1 группу на 2 SFP порта QoS    8 очередей на порт      Установка приоритета 802.1p      Установка DSCP/IP приоритета пакетов IPv4/IPv6      Классификация трафика по условию,      уровню приоритета и политиках WRR QoS IGMP Snooping    IPv4 IGMP (v2/v3) snooping      IGMP querier      До 256 мультикаст групп MLD Snooping    MLD (v1/v2) Snooping, до 256 мультикаст групп Безопасность    ACL на основе IPv4/IPv6 или MAC      ACE на основе IPv4/IPv6 или MAC      Аутентификация на основе портов IEEE 802.1X      Встроенный клиент RADIUS      RADIUS/TACACS+ аутентификация      Привязка порта IP-MAC      Фильтрация по MAC      Предотвращение DoS-атак      IP source guard      DHCP Snooping      Broadcast/Unicast/Multicast Storm Control      DHCP Option82      Dynamic ARP Inspection Контроль пропускной способности    Ограничение скорости исходящего и входящего      траффика на каждом порте Spanning Tree Protocol    IEEE 802.1D Spanning Tree Protocol (STP)      IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)      IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)      STP BPDU guard, фильтрация и перенаправление BPDU SNMP MIBs    RFC 1213 MIB-II      RFC 1215 Generic Traps      RFC 1493 Bridge MIB      RFC 2674 Bridge MIB Extensions      RFC 2737 Entity MIB (version 2)      RFC 2819 RMON (Group 1, 2, 3 and 9)      RFC 2863 Interface MIB      RFC 3635 Ethernet-like MIB Эксплуатация Питание    48~56 В (DС) Потребляемая мощность    10 Вт (без учёта PoE) Выходная мощность PoE    До 36 Вт на порт Бюджет PoE    До 200 Вт (зависит от мощности источника питания) Рабочий диапазон температур    От -40 до +75°С Защита от статического электричества    Контактный разряд ±6 кВ      Воздушный разряд ±8 кВ Допустимый уровень влажности    От 5 до 95% (без конденсата) MTBF (время наработки на отказ)    Более 50 000 часов при температуре 25°С Размеры (шxвxг)    178х25х134 мм Вес    640 г (без источника питания) Соответствие стандартам Стандарты    IEEE 802.3 Ethernet      IEEE 802.3u Fast Ethernet      IEEE 802.3ab 1000BASE-T      IEEE 802.3z 1000BASE-SX/LX      IEEE 802.3x Flow Control      IEEE 802.3af Power over Ethernet      IEEE 802.3at Power over Ethernet PLUS      IEEE 802.3ad Port Trunk with LACP      IEEE 802.1D Spanning Tree Protocol      IEEE 802.1w Rapid Spanning Tree Protocol      IEEE 802.1s Multiple Spanning Tree Protocol      IEEE 802.1p Class of Service      IEEE 802.1Q VLAN Tagging      IEEE 802.1x Port Authentication Network Control      IEEE 802.1ab LLDP      RFC 768 UDP      RFC 793 TFTP      RFC 791 IP      RFC 792 ICMP      RFC 2068 HTTP      RFC 1112 IGMP v1      RFC 2236 IGMP v2      RFC 3376 IGMP v3      RFC 2710 MLD v1      RFC 3810 MLD v2      RFC 4330 SNTP      ITU-T G.8032 ERPS Ring      IEC 60068-2-32 (устойчивость к свободному падению)      IEC 60068-2-27 (устойчивость к удару)      IEC 60068-2-6 (устойчивость к синусоидальной вибрации) Комплектация Комплект поставки    Коммутатор      Комплект крепежа на DIN-рейку      Комплект крепежа для настенного монтажа      Комплект магнитов для установки на металлическую поверхность      Руководство пользователя      Упаковочная тара

Внимание! Источник питания в комплект поставки не входит и приобретается отдельно.
