Болид ШПС-12 исп.21

Описание Болид ШПС-12 исп.21

Шкаф с резервированным источником питания для монтажа средств пожарной автоматики ШПС-12 исп.20, ШПС-12 исп.21, ШПС-12 исп.22

ШПС-12 обеспечивает контроль сетевого напряжения, выходного напряжения и напряжения АБ, а также автоматическую передачу извещений о наличии соответствующих напряжений/неисправностей, разряде аккумулятора, плохом состоянии АБ или его отключении, вскрытии корпуса с помощью интерфейса RS-485.

Основное отличие от предыдущих исполнений: увеличенный корпус для установки приборов и двух аккумуляторных батарей ёмкостью 40 А*ч, увеличенная мощность встроенного модуля источника питания.

Данные исполнения ШПС-12 имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020.

ШПС-12 применяется в качестве корпуса, в который могут быть установлены блоки ИСО «Орион»: «Сигнал-10», «Сигнал-20П» различных исполнений, «С2000 4», «С2000-КДЛ» различных исполнений, «С2000-КПБ», «С2000-СП1», «С2000-СП2» различных исполнений, «С2000-АР8», «С2000Р-АРР32», «С2000Р-АРР125», «С2000-ПИ», «Рупор исп. 02», «С2000-PGE» различных исполнений, «С2000-Ethernet», «С2000-РПИ» и другие, имеющие возможность крепления на DIN-рейку TH35. ШПС рассчитаны на совместное использования с ППКУП «Сириус» и пультом контроля и управления охранно-пожарного «С2000М» и их исполнениями.

ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 230 В, 50 Гц. Цепи ~230 В защищены автоматическими выключателями.

Внутри шкафа установлены:

• Модуль источника питания МИП-12 исп.11 (номинальное напряжение 12 В, ток до 5 А) с резервированным питанием от двух аккумуляторных батарей 26 А*ч или 40 А*ч
• Блок коммутации «БК-12-RS485», который позволяет организовать: - Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС - Одну линию RS-485 размноженную на 7 выходов для подключения компонентов ППКП внутри ШПС - 7 выходных каналов 12В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов - Общий автоматический выключатель для защиты от перегрузок по току МИП-12 исп.11 и дополнительных подключаемых потребителей с номинальным напряжением питания 230 В, 50 Гц (тип "С", 6 А)

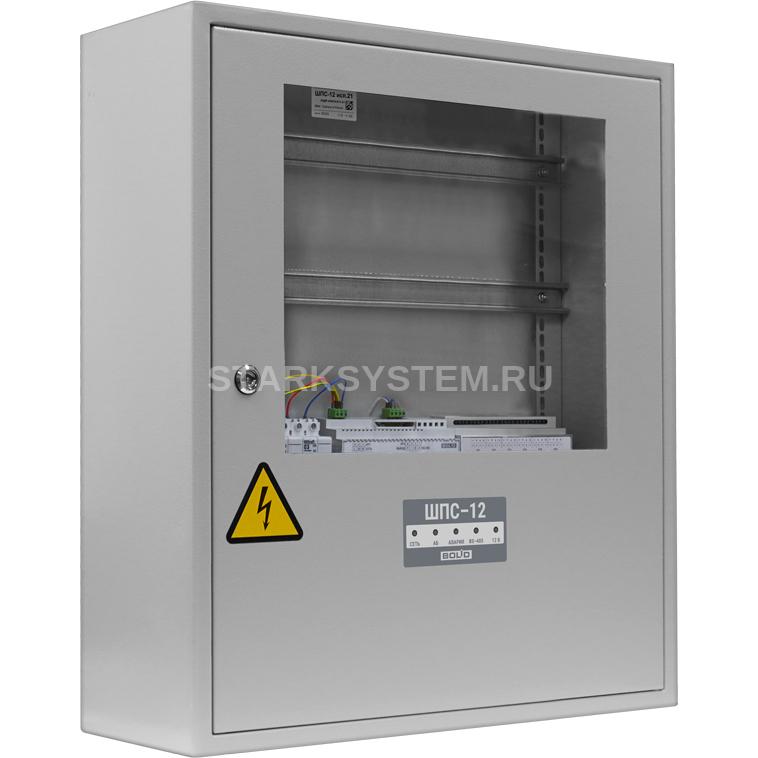

• Индивидуальный автоматический выключатель для защиты МИП-12 (тип "С", 3 А) - ШПС-12 исп.21 имеет прозрачное окно - ШПС-12 исп.22 имеет степень защиты корпуса IP54



Технические характеристики Болид ШПС-12 исп.21

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА ШПС-12 исп.20 ШПС-12 исп.21 ШПС-12 исп.22

Количество вводов питания		2
Основной источник питания - однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц, рабочий диапазон, В		180…265
Резервный источник питания – батареи серии «Болид» (12 В, 40 A∙ч) АБ 1240 (С,М)*, или (12 В, 26 A∙ч) АБ 1226 (С,М)* или аналогичные , шт.		2
Выходное напряжение постоянного тока:	при питании от сети и заряженных AБ, В	13,6±0,6
	при питании от АБ, В	13,5…10
Диапазон номинального тока нагрузки (суммарно по 7-ми выходам), А		0…5
Количество линий интерфейса и выходов для подключения питания приборов, устанавливаемых внутри ШПС-12		7
Максимальный ток по одному выходу 12 В с клемм XT1…XT6, АМаксимальный ток по выходу 12 В с клеммы XP3, А		0,651,15
Максимальная потребляемая мощность от сети, В∙А / Вт		220 / 110
Количество изолированных интерфейсов RS-485 для подключения внешних устройств		2
Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС-12, м, не более		10
Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, м, не более		3000
Габаритные размеры, мм, не более		700x600x225
Масса шкафа (с аккумуляторными батареями), кг, не более		48
Степень защиты, обеспечиваемая оболочкой		IР41	IР41	IР54
Возможность установки монтажного комплекта МК-1		есть	нет	есть
