CAME 001FROG-CFN

Код товара: 1456044
Розн. цена: 19 800 руб
Ваша цена: 19 800 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание CAME 001FROG-CFN

FROG-CFN. Арт: 001FROG-CFN

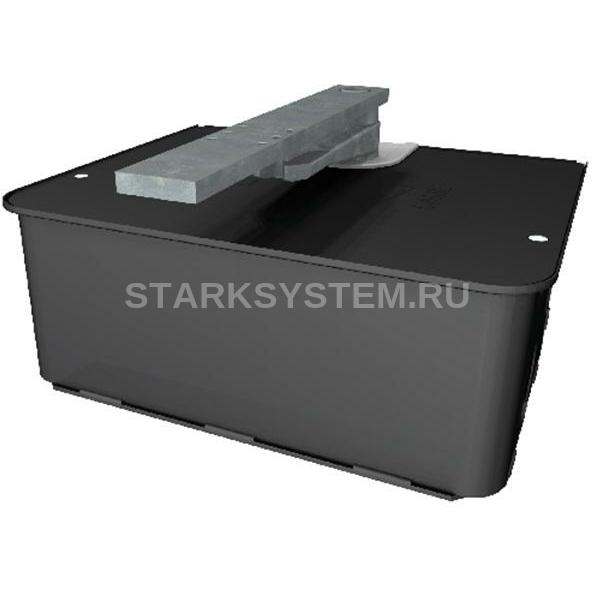

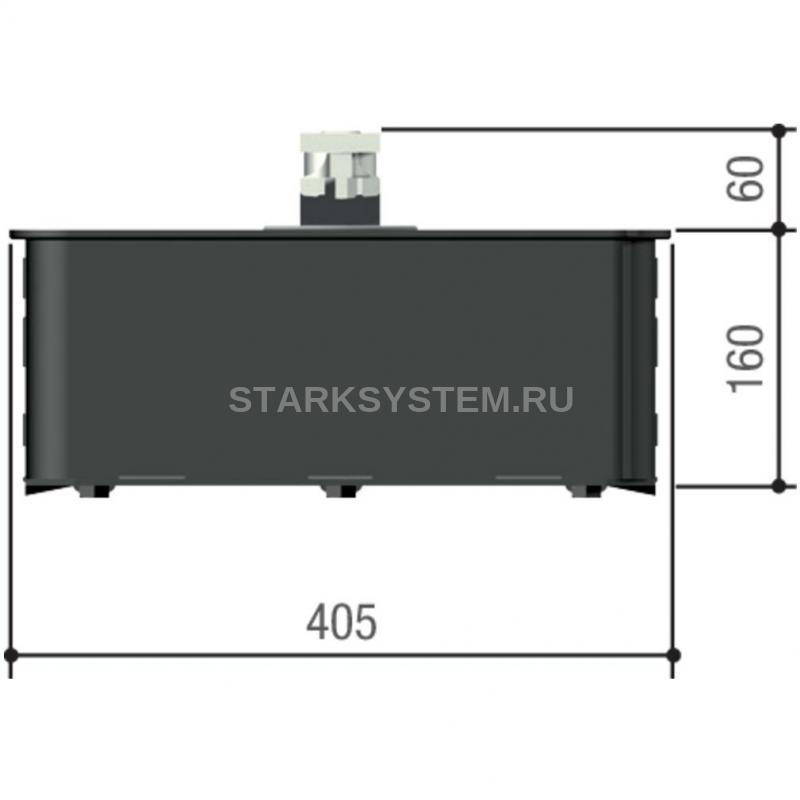

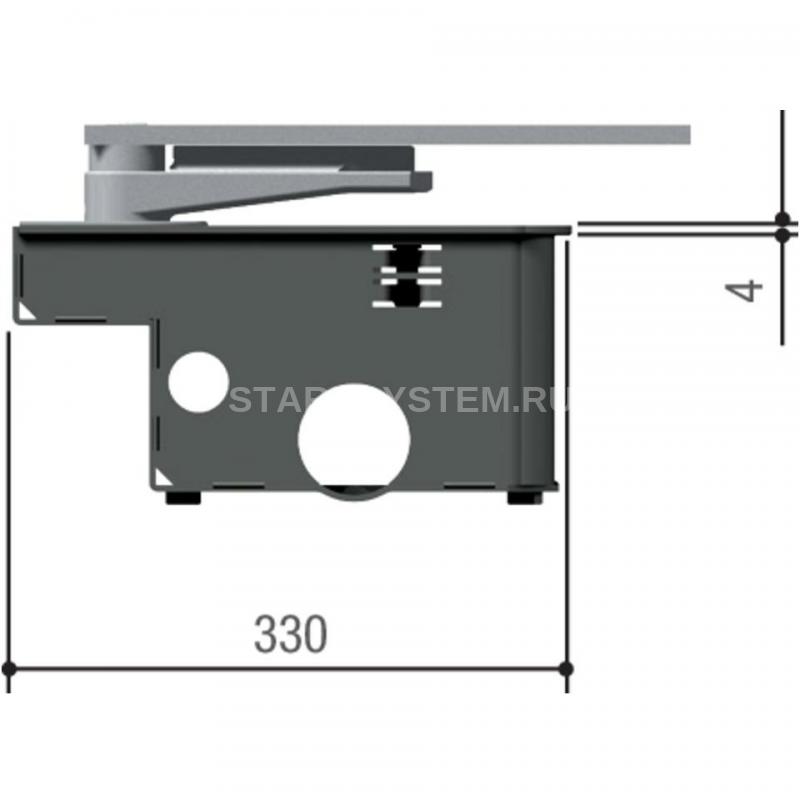

Корпус привода FROG-A

Монтажный корпус из стали с антикоррозийной обработкой для подземной установки привода FROG-A

Основные компоненты

  1. Монтажный корпус
  2. Нижний рычаг для механизма для разблокировки
  3. Верхний рычаг, монтируемый на створку
  4. Крышка монтажного корпуса
  5. Саморезы для крепления крышки UNI6955 Ø 6,3 x 32
  6. Дренажное отверстие
  7. Отверстие для прокладки кабелей
  8. Осевой стержень монтажного корпуса
  9. Регулировочный болт крайнего положения при открывании
  10. Масленка



Монтаж

Выройте яму для установки монтажного корпуса 1.

Подготовьте разветвительные коробки и гофрированные трубы, необходимые для электрических соединений с разветвительным колодцем и систему дренажа.

Количество гофрошлангов зависит от варианта автоматической системы и подключаемых устройств 2.

Поместите основание корпуса в яму вплотную к столбу, обращая особое внимание на то, чтобы дренажная и гофрированные трубы выходили из специально предусмотренных для этого отверстий 3.

Залейте яму раствором 4.

Выровняйте верхний край монтажного корпуса относительно земли и установите осевой стержень так, чтобы он располагался на одной оси с верхней петлей ворот 5.

Подождите не менее 24 часов, чтобы бетон полностью затвердел. Очистите внутреннюю часть от остатков бетона 6.

Смажьте осевой стержень монтажного корпуса и трущиеся части нижнего и верхнего рычагов 7.

Установите створку сверху на петлю ворот 8.

Прикрепите или приварите верхний рычаг к створке ворот. Проверьте, чтобы створка свободно открывалась и закрывалась 9.

Зафиксируйте крышку с помощью саморезов 10.

Технические характеристики CAME 001FROG-CFN

Логистические данные

Единица измерения шт
Кратность упаковки 1
Вес (кг) 16.2
Ширина упаковки (мм) 346
Высота упаковки (мм) 180
Глубина упаковки (мм) 418
