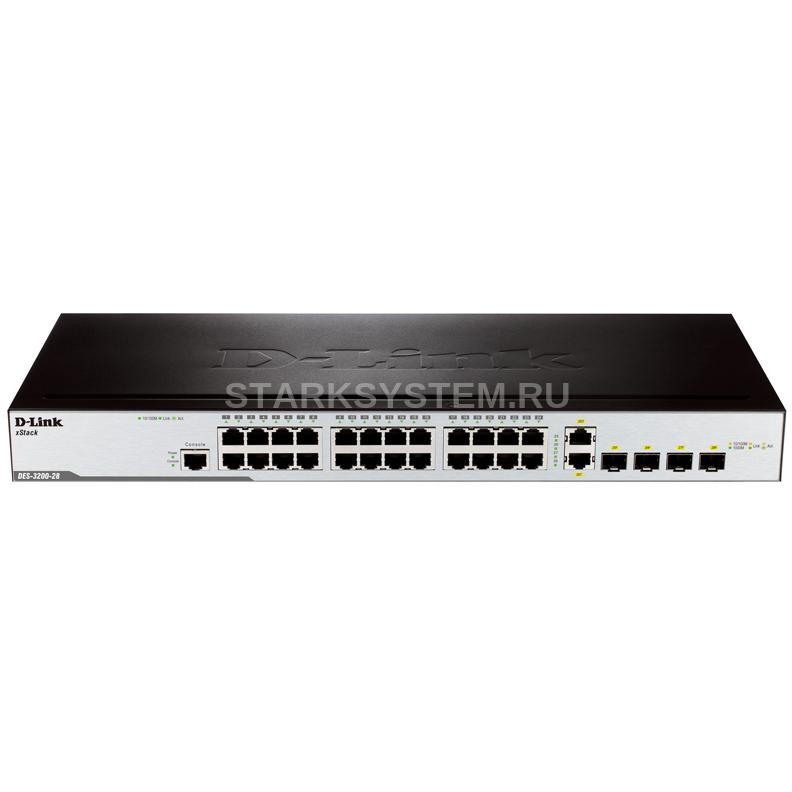

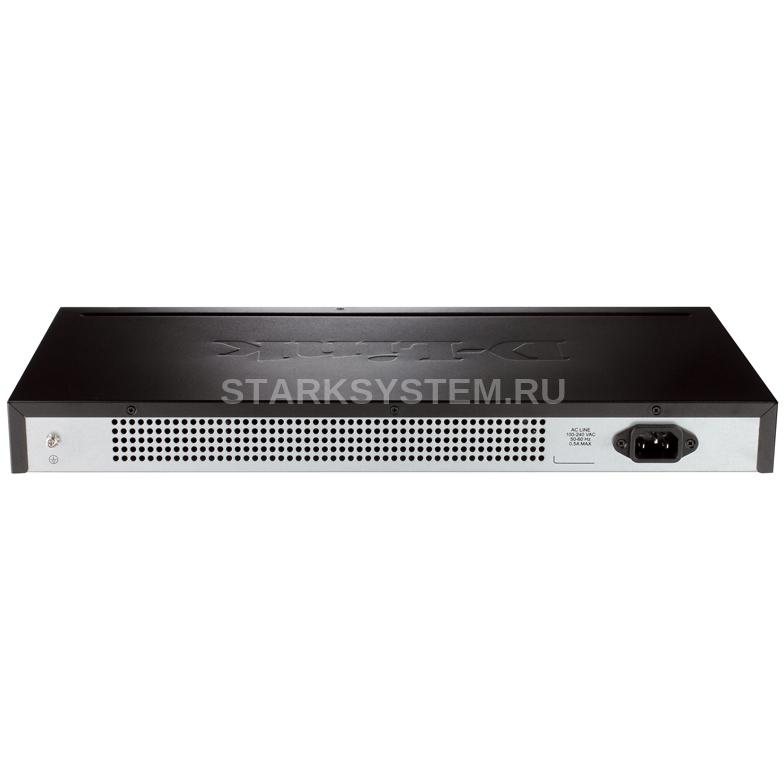

D-Link DL-DES-3200-28/C1A

Описание D-Link DL-DES-3200-28/C1A

Управляемый коммутатор 2 уровня с 24 портами 10/100Base-TX, 2 портами 100/1000Base-X SFP и 2 комбо-портами 100/1000Base-T/SFP.

Коммутаторы DES-3200 входят в линейку управляемых коммутаторов D-Link 2 уровня, предназначенную для сетей Metro Ethernet (ETTX и FTTX) и корпоративных сетей. Коммутаторы этой серии оснащены 8/16/24/48 портами 10/100 Мбит/с Fast Ethernet, а также 1/2/4 комбо-портами Gigabit Ethernet/SFP. Коммутаторы DES-3200-10/18 выполнены в корпусе шириной 9/11 дюймов и оснащены пассивной системой охлаждения, подходящей как для настольного применения, так и для установки в телекоммуникационных и распределительных шкафах. Коммутаторы DES-3200-26,28,28/ME,28F,52 высотой в 1U предназначены для установки в 19-дюймовую стойку и обеспечивают подключение по меди или по оптике (24/48 портов) на скорости 100 Мбит/c.

Все устройства серии обладают практичным дизайном с 1, 2 или 4 комбо-портами Gigabit Ethernet/SFP, которые обеспечивают полосу пропускания до 4 Гбит/с и позволяют использовать данные коммутаторы в кольцевой топологии. Коммутатор DES-3200-28/ME изготовлен специально для использования в телекоммуникационных шкафах, где у операторов и инженеров есть доступ только к передней панели устройства и  необходим быстрый поиск и устранение неисправностей. Все интерфейсы расположены на передней панели DES-3200-28/ME, включая разъем для подключения кабеля питания, что соответствует требованиям крупных сетей. Помимо этого, коммутатор DES-3200-28/ME оснащен разъемом «сухие контакты» для обнаружения событий и предупредительной сигнализации. DES-3200-28F является идеальным решением для развертывания сетей FTTX, позволяя подвести оптоволоконную линию непосредственно к абонентскому устройству.

За счет использования коммутатором DES-3200-28F волоконно-оптических линий связи для подключения абонентов существенно увеличивается расстояние передачи данных (до 20 км) и исключается воздействие перекрестных помех, присущих медному кабелю. Коммутаторы DES-3200-28P/52P соответствуют стандартам PoE (подача электропитания по Ethernet-кабелю) IEEE 802.3af и IEEE 802.3at и обеспечивают мощность до 15,4 Вт на порт и до 30 Вт на первых четырех/восьми портах. Поддержка технологии PoE/PoE+ такими устройствами, как видео/IP-телефоны, беспроводные точки доступа и IP-камеры, позволяет подать электропитание на них напрямую от коммутатора по Ethernet-кабелям, что значительно упрощает развертывание сети. Все коммутаторы серии DES-3200 оснащены 2 или 4 гигабитными портами SFP, что предоставляет возможность выбора типа топологии сети: «кольцо», «дерево» или смешанный тип.

Безопасность и надежность

Коммутаторы серии DES-3200 поддерживают управление доступом 802.1x на основе порта/хоста, возможность создания гостевой VLAN, а также аутентификацию RADIUS/TACACS/XTACACS/TACACS+ при подключении к коммутатору. Функция IP-MAC-Port Binding обеспечивает привязку IP-адреса и МАС-адреса пользователя к определенному номера порта на коммутаторе, запрещая тем самым пользователю самостоятельно менять сетевые настройки. Более того, благодаря функции DHCP Snooping, коммутатор автоматически определяет пары IP/MAC-адресов выданных сервером, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB.

Эти функции играют важную роль в поддержке безопасности сети. Встроенная функция D-Link Safeguard Engine обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки непосредственно процессором коммутатора, с целью предотвращения злонамеренных атак и нейтрализации воздействия паразитного трафика на CPU коммутатора. Помимо этого, DES-3200 поддерживает cписки управления доступом (ACL). Данный функционал предоставляет администраторам возможность ограничить доступ к сетевым сервисам и не оказывает влияния на производительность коммутатора.

Отказоустойчивость/высокая производительность

Коммутаторы серии DES-3200 поддерживают протоколы 802.1D-2004 edition, 802.1w и 802.1s Multiple Spanning Tree (MSTP). Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности любого коммутатора на основном маршруте следования сетевого трафика. Коммутаторы также поддерживают агрегирование каналов на основе стандартов 802.3ad (LACP) и 802.1AX, что позволяет объединять в группы несколько портов, увеличивая при этом полосу пропускания и повышая отказоустойчивость соединений между сетевыми устройствами.

Коммутаторы поддерживают стандарт 802.1p для управления качеством обслуживания (QoS). В дополнение к этому трафик может быть приоритизирован на основании меток TOS, DSCP, MAC-адреса или IP-адреса клиента, номера влана, номера порта TCP/UDP, типа протокола или на основании содержимого пакета, задаваемого пользователем. Данный функционал особенно актуален при предоставлении услуг IPTV. Также серия DES-3200 поддерживает функционал Voice VLAN, представляющий из себя отдельный влан, в который автоматически помещается голосовой трафик, с целью его последующей обработки с более высоким уровнем приоритета, чем у остального трафика.

Управление трафиком и полосой пропускания

Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом вплоть до 8 Кбит/с для исходящего и входящего трафика. Коммутаторы также поддерживают функционал защиты от шторма (Storm Control), который позволяет избавиться от излишнего широковещательного/ многоадресного трафика. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью сети. Коммутаторы серии DES-3200 поддерживают маркеры "Две скорости, Три цвета маркировки" и "Одна скорость, Три цвета маркировки" (trTCM/srTCM), позволяющие за счет разбиения потоков по приоритетам гарантировать максимальную пропускную способность важному трафику.

Многоадресная рассылка

Коммутаторы серии DES-3200 поддерживают полный набор функций L2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave. Благодаря поддержке данного функционала коммутатор DES-3200 предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке.

IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном влане. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

OAM

Коммутаторы серии DES-3200 поддерживают функцию диагностики кабеля для проверки состояния сетевых кабелей и выявления причины нарушения работоспособности кабеля. Функция 802.1ag Connectivity Fault Management (CFM) предоставляет инструменты для ведения наблюдения, а также для поиска и устранения неисправностей в комплексных Ethernet-сетях, позволяя провайдерам выполнять проверку соединения и быстро локализовать проблемы сети, идентифицировав пользователей, столкнувшихся с данными проблемами. Функции 802.3ah Ethernet OAM, Dying Gasp и D-Link Unidirectional Link Detection (DULD) позволяют улучшить управляемость сети и повысить стабильность соединения, а также обнаруживать неисправности.

Функции управления

Коммутаторы серии DES-3200 поддерживают стандартные протоколы управления такие, как SNMP, RMON, Telnet, SSH/SSL. Дружественный пользователю веб-интерфейс обеспечивает простоту управления. Автоматическая настройка DHCP является функцией расширенного управления, которая позволяет администраторам заранее установить настройки и сохранить их на TFTP-сервере и автоматически применить к коммутаторам в процессе получения IP-адрес с сервера, что делает настройку сети более простой и быстрой. Поддержка протоколов LLDP и LLDP-MED позволяет обнаруживать используемое в сети Ethernet оборудование. В соответствии с результатом поиска администратор может легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии с помощью системы сетевого управления (NMS).

Функция D-Link Single IP Management (SIM) упрощает и повышает эффективность задач управления, обеспечивая возможность одновременной настройки нескольких коммутаторов, ведения наблюдения и обслуживания с любого рабочего места при помощи Web-браузера. Более того, коммутаторы серии DES-3200 поддерживают программное обеспечение D-View 6.0. D-View 6.0 является системой сетевого управления, которая позволяет улучшить наиболее важные для работы сети характеристики, такие как работоспособность, надежность, отказоустойчивость и безопасность. D-View 6.0 предоставляет сетевым администраторам набор полезных инструментов для эффективного управления настройками, производительностью и безопасностью, а также обнаружения ошибок.

Поддержка IPv6

Коммутаторы серии DES-3200 успешно прошли сертификацию IPv6 Ready Logo Phase 2, которая гарантирует работу коммутаторов в сетях IPv6. Помимо этого, данная серия поддерживает функции обоих стеков протоколов IPv4/v6, позволяя коммутаторам выступать в роли моста между сетями IPv4 и IPv6. При постоянном расширении сети проблема безопасности является наиболее острой. Для ее решения серия DES-3200 поддерживают такие функции, как IPv6 ACL, IMPBv6 и L3 Control Packet Filtering, предназначенные для защиты от сетевых атак в IPv6 сетях.

Технические характеристики D-Link DL-DES-3200-28/C1A

Характеристики:

Аппаратная версия A1

Размер Ширина для установки в 19” стандартную стойку, высота 1U

Интерфейс + 24 порта 10/100BASE-FX + 4 комбо-порта 10/100/1000BASE-T/ 100/1000 SFP

Консольный порт  + RS-232

Производительность + Коммутационная матрица: 12,8 Гбит/с + Скорость перенаправления 64-байтных пакетов: 9,5 Mpps + Размер таблицы МАС-адресов: 8K + SDRAM для CPU: 128 МБ + Буфер пакетов: 1,5 Мб + Flash-память: 16 МБ + Jumbo-фрейм: 2048 байт

Индикаторы + Power (на устройство) + Console (на устройство) + Link/Activity/Speed (на порт)

Программное обеспечение Стекирование + Виртуальное стекирование:   - Поддержка D-Link Single IP Management   - Объединение в виртуальный стек до 32 устройств

Функции уровня 2 + Таблица МАС-адресов: 8К + Управление потоком:   - Управление потоком 802.3x   - Предотвращение блокировки HOL + Размер Jumbo-фреймов  до 2048 байт + Spanning Tree:   - 802.1D-2004 Edition STP   - 802.1w RSTP   - 802.1s MSTP   - Фильтрация BDPU   - Root Restriction + Функция Loopback Detection (LBD) + Агрегирование каналов:   - Совместимость с 802.1AX и 802.3ad   - Макс. кол-во групп – 14, 8 портов на группу  + Зеркалирование портов:   - Поддержка 1 группы зеркалирования   - Режимы: One-to-One, Many-to-One, Flow-based (ACL) + Технология Ethernet Ring Protection Switching (ERPS) + Протокол туннелирования уровня 2

Многоадресная рассылка уровня 2 + IGMP Snooping:   - IGMP v1/v2 Snooping, IGMP v3 Awareness   - Поддержка 1К групп   - IGMP Snooping Fast Leave на основе порта/хоста + Ограничение многоадресной  IP-рассылки:   - До 24 профилей фильтрации IGMP, 128 диапазонов на профиль + MLD Snooping:   - MLD v1/v2 Snooping, MLD v2 Awareness   - Поддержка 1K групп + IGMP Authentication + IGMP/MLD Proxy Reporting

VLAN + 802.1Q Tagged VLAN + Группы VLAN:   -  Макс. 4K VLAN + VLAN на основе порта + VLAN на основе МАС-адресов + GVRP:   - Макс. 255 динамических VLAN + 802.1v VLAN на основе протокола + VLAN Trunking + Asymmetric VLAN + Double  VLAN (Q-in-Q):   - Q-in-Q на основе порта   - Selective Q-in-Q + ISM VLAN + VLAN Translation + Voice VLAN

Функции уровня 3  IPv6 Neighbor Discovery (ND)

Качество обслуживания (QoS) + Управление полосой пропускания:   - На основе порта (входящее/исходящее, с шагом до 64 кбит/с)   - На основе потока (входящее/исходящее, с шагом до 64 кбит/с)   - Для выходной очереди (с шагом до 64 кбит/с) + 4 очереди на порт + DSCP + 802.1p + Обработка очередей:   - Strict Priority   - Weighted Round Robin (WRR) + CoS на основе:   - Порта коммутатора   - VLAN ID   - Очереди приоритетов 802.1p   - МАС-адреса   - Ether Type   - IPv4/v6-адреса   - Класса трафика IPv6   - Метки потока IPv6   - IP-адреса   - TOS   - DSCP   - Типа протокола   - Порта TCP/UDP   - Содержимого пакета, определяемого пользователем   + QoS на основе времени + Поддержка следующих действий для потоков:   - Установка тегов приоритетов 802.1p   - Добавление тега ToS/DSCP   - Управление полосой пропускания   - Статистика потока

Списки управления доступом (ACL) + До 512 правил доступа + ACL на основе:   - Порта коммутатора   - VLAN ID   - Приоритета 802.1p   - МАС-адреса   - Ether Type   - IPv4/v6-адреса   - Класса трафика IPv6   - Метки потока IPv6   - ToS   - DSCP   - Типа протокола   - Номера порта TCP/UDP   - Содержимого пакета, определяемого пользователем + ACL на основе времени + Статистика ACL + CPU Interface filtering

Безопасность + SSH v2 + SSL v1/v2/v3 + Безопасность порта: до 64 МАС-адресов на порт + Защита от широковещательного/многоадресного/ одноадресного шторма + Сегментация трафика + IP-MAC-Port Binding (IMPB):   - Проверка пакетов ARP   - Проверка пакетов IP   - DHCP Snooping + D-Link Safeguard Engine   + Предотвращение атак DoS   + Предотвращение ARP Spoofng + Предотвращение атак BPDU + L3 Control Packet Filtering

AAA + 802.1X:      - Управление доступом на основе порта   - Управление доступом на основе хоста   - Динамическое назначение VLAN   - Identity-driven security policy assignment: QOS, VLAN + Управление доступом на основе MAC-адресов   - Управление доступом на основе порта   - Управление доступом на основе хоста   - Динамическое назначение параметров: QoS и ACL + Microsoft® NAP (IPv4/v6):   - 802.1x NAP   - DHCP NAP + Гостевой VLAN + RADIUS + TACACS+ + XTACACS+ + Управление с доверенных хостов (Trusted Host) + RADIUS Accounting + 4 уровня учетной записи пользователя

OAM + Диагностика кабеля + 802.3ah Ethernet Link OAM + Dying Gasp + 802.1ag Connectivity Fault Management (CFM)

DDM (Digital Diagnostics Monitoring)       Да

Технология Green + Энергосбережение за счет PoE на основе времени + D-Link Green 3.0: Функция энергосбережения    - Выключение индикаторов    - Выключение питания портов    - Гибернация

Управление + Web-интерфейс (поддержка IPv4) + Интерфейс командной строки (CLI) + Telnet-сервер/клиент (поддержка IPv4/v6) + TFTP-клиент (поддержка IPv4/v6) + FTP-клиент (поддержка IPv4) + Z-модем + SNMP v1/v2c/v3 + SNMP Traps + Системный журнал  + SMTP  + RMON v1:   - Поддержка групп 1, 2, 3, 9 + RMON v2:   - Поддержка ProbeConfig групп + LLDP   - 802.1AB + LLDP-MED + BootP/DHCP-клиент + Автоматическая настройка DHCP + DHCP Relay (поддержка IPv4) + DHCP Relay Option 12    + DHCP Relay Option 82 + Добавление тега PPPoE Circuit-ID + Поддержка двух версий ПО + Мониторинг CPU + SNTP    + Восстановление пароля + Шифрование паролей    + Ping (поддержка IPv4/v6) + Traceroute + Multiple IP Interface + Поддержка Microsoft® NLB (Network Load Balancing)

MIB

+ RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

+ RFC 1212 Concise MIB Definitions

+ RFC 1213 MIB II

+ RFC 1215 MIB Traps Convention

+ RFC 1493, 4188 Bridge MIB

+ RFC 1157, 2571-2576 SNMP MIB

+ RFC1901-1908, 3418, 3636, 1442, 2578 SNMPv2-MIB

+ RFC271,1757, 2819 RMON MIB

+ RFC2021 RMONv2 MIB

+ RFC1398, 1643, 1650, 2358, 2665, 3635 Etherlike-MIB

+ RFC2668 802.3 MAU MIB

+ RFC2674, 4363 802.1p MIB

+ RFC2233, 2863 IF MIB

+ RFC2618 RADIUS Authentication Client MIB

+ RFC4022 MIB для TCP

+ RFC4113 MIB для UDP

+ RFC3298 MIB для Diffserv

+ RFC2620 RADIUS Accounting Client MIB RFC 2925 Ping и Traceroute MIB

+ Резервное копирование и восстановление настроек

+ Загрузка и выгрузка файлов по протоколу TFTP

+ Trap MIB

+ RFC 2465 IPv6 MIB

+ RFC 2466 ICMPv6 MIB

+ RFC 2737 Entity MIB

+ RFC 4293 IPv6 SNMP Mgmt Interface MIB

+ Private MIB

+ RFC 3289 DIFFSERV MIB



Стандарт IETF®

+ RFC 768 UDP

+ RFC 791 IP

+ RFC 792 ICMPv4

+ RFC2463, 4443 ICMPv6

+ RFC4884 Extended ICMP to Support Multi-Part Messages

+ RFC 793 TCP

+ RFC 826 ARP

+ RFC1338, 1519 CIDR

+ RFC2474, 3168, 3260 Определение поля DS в заголовке IPv4 и IPv6

+ RFC1321, 2284, 2865, 2716, 1759, 3580, 3748 Extensible Authentication Protocol (EAP)

+ RFC2571, RFC2572, RFC2573, RFC2574 SNMP



IPv6

+ RFC1981 Path MTU Discovery

+ RFC2460 IPv6

+ RFC2461, 4861 Neighbor Discovery

+ RFC2462, 4862 IPv6 Stateless Address Auto-configuration

+ RFC2464 IPv6 Neighbor over Ethernet and definition

+ RFC 3513, 4291, архитектура адресации IPv6

+ RFC 2893, 4213 двойной стек IPv4/IPv6

+ IPv6 Ready Phrase 2 Logo



MTBF 450,923 ч

Акустика 40,2 дБ

Тепловыделение 159,3 BTU/час

Входное напряжение 100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания, 5A макс.

Потребляемая мощность 46,7 Вт

Размеры 441 x 207 x 44 мм

Вес 2,68 кг

Система вентиляции 1 вентилятор

Рабочая температура От 0˚ до 40˚ C

Температура хранения От -40˚ до 70˚ C

Рабочая влажность От 5% до 95% без конденсата

Электромагнитная безопасность CE Class A

Безопасность CE LVD, UL/cUL, CB

3rd Party Certifications MEF 21, IPv6 Ready Phase Logo
