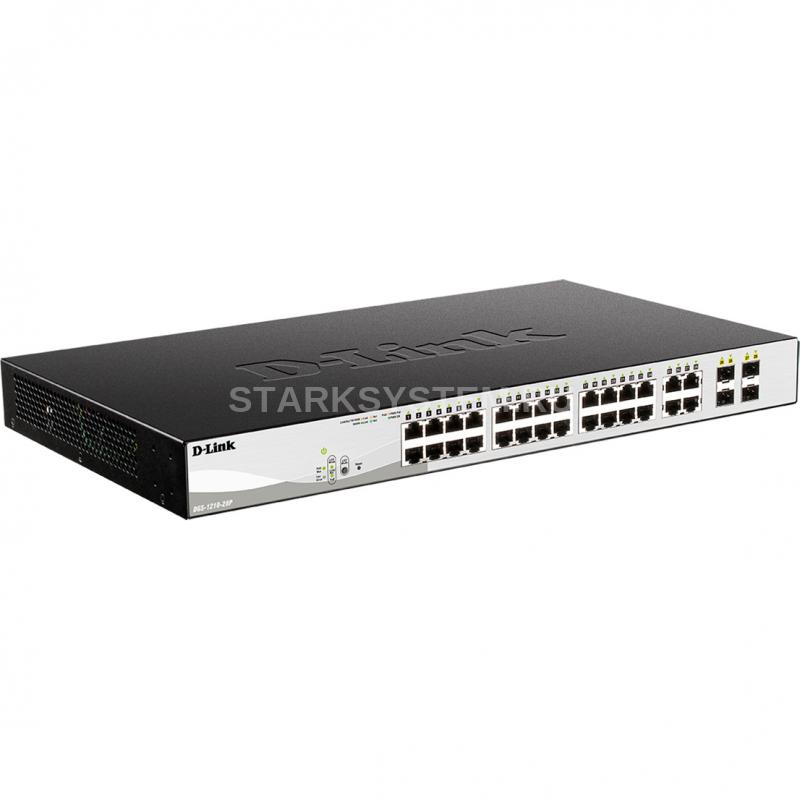

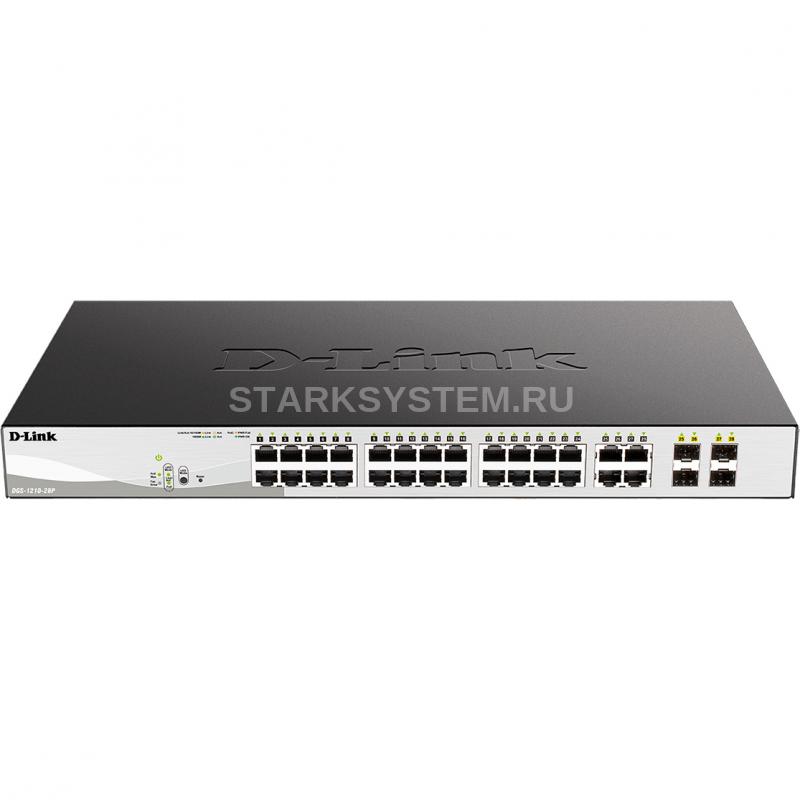

D-Link DL-DGS-1210-28P/F5A

Аппаратное обеспечение

Аппаратная версия

• F3, F5

Процессор

• 500 МГц

Оперативная память

• 128 МБ

Flash-память

• 32 МБ

Интерфейсы

• 24 порта 10/100/1000Base-T с поддержкой PoE

• 4 комбо-порта 100/1000Base-T/SFP

Индикаторы

• Power

• Link/Activity/Speed (на порт)

• Power Fail/Power Ok (на порт PoE)

• PoE Max

• Fan Error

Кнопки

• Кнопка Reset

• Кнопка LED Mode

Сетевые кабели

• UTP категории 5, 5e (макс. 100 м)

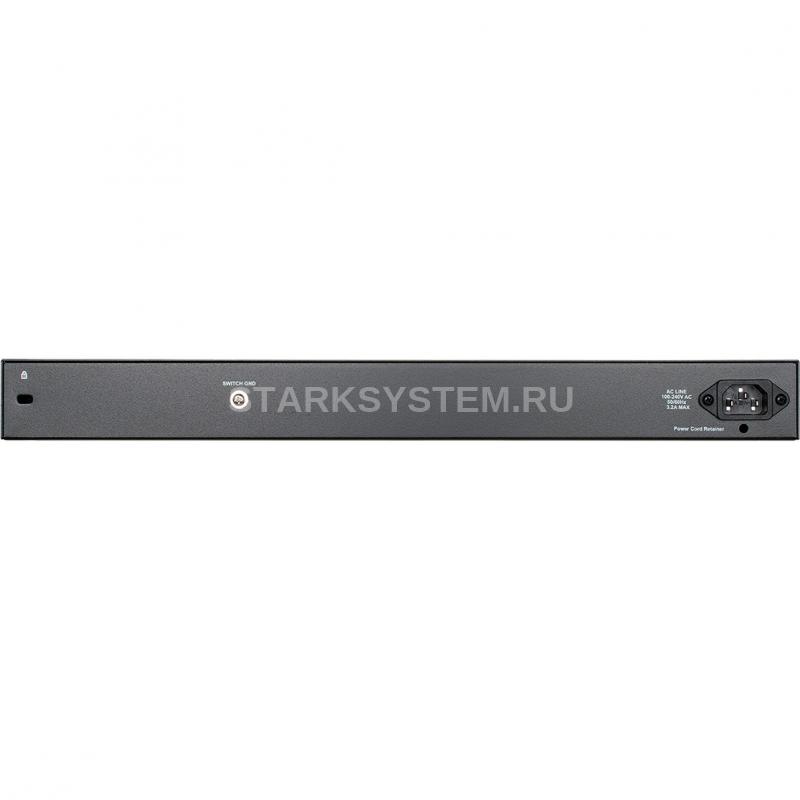

Разъем питания

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

• IEEE 802.3 10Base-T (медная витая пара)

• IEEE 802.3u 100Base-TX (медная витая пара)

• IEEE 802.3ab 1000Base-T (медная витая пара)

• IEEE 802.3z 1000Base-X

• IEEE 802.3az Energy-Efficient Ethernet

• Автоматическое согласование скорости и режима дуплекса

• Управление потоком IEEE 802.3x

• Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

• Полу-/полный дуплекс для скорости 10/100 Мбит/с

• Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

• 56 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы МАС-адресов

• 8K записей

Макс. скорость перенаправления 64-байтных пакетов

• 41,7 Mpps

Буфер пакетов

• 512 КБ

Jumbo-фрейм

• 10 000 байт

Программное обеспечение

Функции уровня 2

• Статические MAC-адреса

   - 256 записей

• IGMP Snooping

   - IGMP v1/v2

   - IGMP v3 awareness

   - Поддержка 256 групп

   - Поддержка до 64 статических многоадресных групп

   - IGMP на VLAN

   - Поддержка IGMP Snooping Querier

• Loopback Detection

• 802.3ad Link Aggregation:

   - Макс. 8 групп на устройство/8 портов на группу

• LLDP

• LLDP-MED

• Spanning Tree Protocol

   - 802.1D STP

   - 802.1w RSTP

   - 802.1s MSTP

• Управление потоком

   - 802.3x

   - Предотвращение блокировок HOL

• Зеркалирование портов

   - One-to-One

   - Many-to-One

   - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях

• Фильтрация многоадресных рассылок

   - Перенаправление всех незарегистрированных групп

   - Фильтрация всех незарегистрированных групп

• Настраиваемый интерфейс MDI/MDIX

• MLD Snooping

   - MLD v1

   - MLD v2 awareness

   - Поддержка 256 групп

VLAN

• 802.1Q

• Группы VLAN:

   - Макс. 256 статических VLAN-групп

• Диапазон VID: 1-4094

• Asymmetric VLAN

• Auto Voice VLAN

   - Макс. количество задаваемых пользователем OUI: 10

   - Макс. количество OUI по умолчанию: 8

• Auto Surveillance VLAN

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Механизмы обработки очередей:

   - Strict

   - Weighted Round Robin (WRR)

• Управление полосой пропускания

   - На основе порта (входящее/исходящее, с минимальным шагом 16 Кбит/с для 10/100/1000 Мбит/с)

• QoS на основе:

   - Очередей приоритетов 802.1p

   - DSCP

   - ToS

   - IP Precedence

   - Класса трафика IPv6

   - Номера TCP/UDP-порта

   - MAC-адреса

   - Ether type

   - IP-адреса

   - Типа протокола

Функции уровня 3

• IP-интерфейс

   - Поддержка 4 интерфейсов

• IPv6 Neighbor Discovery (ND)

• Статическая маршрутизация

   - Поддержка 124 статических маршрутов IPv4

   - Поддержка 50 статических маршрутов IPv6

Списки управления доступом (ACL)

• Макс. количество списков доступа: 50

• Макс. количество правил для IPv4, MAC и IPv6: 768

• Каждое правило может быть привязано к одному порту

• ACL на основе:

   - Очередей приоритетов 802.1p

   - VLAN

   - MAC-адреса

   - Ether type

   - IP-адреса

   - DSCP

   - Типа протокола

   - Номера TCP/UDP-порта

   - Класса IPv6-трафика

Безопасность

• Защита от широковещательного/многоадресного/ одноадресного шторма

• D-Link Safeguard Engine

• DHCP Server Screening

• Привязка IP-MAC-Port (Интеллектуальная привязка)

   - Инспектирование ARP-пакетов

   - Инспектирование ARP-пакетов + IP-пакетов

   - Поддержка DHCP Snooping

• Управление доступом 802.1X на основе портов

• Предотвращение атак DoS

• Предотвращение атак ARP Spoofing

   - Макс. количество записей: 127

• Сегментация трафика

• SSH v2

• SSL

• TLS v1.3

• Port Security

   - Поддержка до 64 MAC-адресов на порт

AAA

• Аутентификация 802.1X:

   - Поддержка локальной базы/RADIUS-сервера

   - Поддержка управления доступом на основе портов

   - Поддержка EAP, OTP, TLS, TTLS, PEAP

• RADIUS-сервер с поддержкой протокола IPv6

• Поддержка аутентификации MD5

• Guest VLAN

OAM

• Диагностика кабеля

• Восстановление заводских настроек по умолчанию

Управление

• Web-интерфейс

• Упрощенный CLI

• Telnet-сервер

• TFTP-клиент

• Настройка MDI/MDIX

• SNMP

   - Поддержка v1/v2c/v3

• SNMP Trap

• Резервное копирование/обновление программного обеспечения

• Мастер установки Smart Wizard

• Скачивание/загрузка конфигурационного файла

• Системный журнал

   - Макс. количество записей в журнале: 500

• BootP/DHCP-клиент

• SNTP

• ICMPv6

• IPv4/v6 Dual Stack

• Автоматическая настройка DHCP

• Настройка времени

   - SNTP

• RMONv1

• Trusted Host

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигураций

• Мониторинг CPU

• DHCP Relay

  - DHCP relay agent/local relay

  - DHCP relay option 82

Технология Green V3.0

• Экономия электроэнергии за счет:

   - Определения статуса соединения

   - Использования спящего режима

   - Выключения портов

   - Определения длины кабеля

   - PoE по расписанию: выключение/включение портов с поддержкой РоЕ по расписанию

Стандарты MIB/RFC

• RFC783, 1350 TFTP

• RFC791 IP

• RFC768 UDP

• RFC793 TCP

• RFC792 ICMPv4

• RFC2463, 4443 ICMPv6

• RFC826 ARP

• RFC951, 1542, 2131 BootP/DHCP Client

• RFC1212 Concise MIB Definitions

• RFC1213 MIB II

• RFC1215 MIB Traps Convention

• RFC1350 TFTP

• RFC1493 Bridge MIB

• RFC1769 SNTP

• RFC1157, 2570, 2573, 2575, 2576 SNMP MIB

• RFC1442, 1901, 1902, 1903, 1904, 1905, 1906, 1907, 1908, 2578, 3418 SNMPv2 MIB

• RFC271, 1757, 2819 RMON MIB

• RFC2021 RMONv2 MIB

• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB

• RFC1321, 2284, 2865, 2716, 3580 Extensible Authentication Protocol (EAP)

• RFC2674 802.1p MIB

• RFC2461, 4861 Neighbor Discovery for IPv6

• RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)

• RFC2464 IPv6 over Ethernet and definition

• RFC4291 IPv6 Addressing Architecture

• RFC2893, 4213 IPv4/IPv6 dual stack function

• Interface Group MIB

• RFC2138, 2139, 2618, 2865 RADIUS Authentication Client MIB

• RFC2246 SSL

• RFC2475, 2598 CoS

• RFC3164, 3195 System Log

• RFC3411, 3412, 3413, 3414, 3415, 3416, 3417 SNMPv3

• RFC4022 MIB for TCP

• RFC4113 MIB for UDP

• RFC2389 MIB for Diffserv.

• RFC2620 RADIUS Accounting Client MIB

• Private MIB

• PoE MIB

• DDP MIB

• LLDP-MED MIB

PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at

• Perpetual PoE

Порты с поддержкой PoE

• Порты 1-24

Бюджет мощности PoE

• 193 Вт (макс. 30 Вт на порт PoE)

Физические параметры

Размеры (Д x Ш x В)

• 440 x 250 x 44 мм

Вес

• 3,75 кг

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц, внутренний универсальный источник питания

Макс. потребляемая мощность

• 100 В: 263,9 Вт (функция PoE включена) / 30,6 Вт (функция PoE выключена)

• 240 В: 247,4 Вт (функция PoE включена) / 28,1 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 100 В: 19,6 Вт

• 240 В: 16,6 Вт

Тепловыделение

• 100 В: 263,71 Вт (900,36 БТЕ/час)

• 240 В: 247,27 Вт (844,23 БТЕ/час)

MTBF (часы)

• 469 262

Уровень шума

• При высокой скорости вентилятора: 51,7 дБ

• При низкой скорости вентилятора: 44,9 дБ

Система вентиляции

• 2 вентилятора

Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -20 до 70 °C

Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата

Комплект поставки

• Коммутатор DGS-1210-28P

• Кабель питания

• Фиксатор для кабеля питания

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• 4 резиновые ножки

• Комплект для монтажа

• Краткое руководство по установке

Прочее

Сертификаты

• CE Class A

• VCCI Class A

• FCC Class A

• cUL

• BSMI

• CCC

• C-Tick
