D-Link DL-DGS-3000-52X/B2A

Описание D-Link DL-DGS-3000-52X/B2A

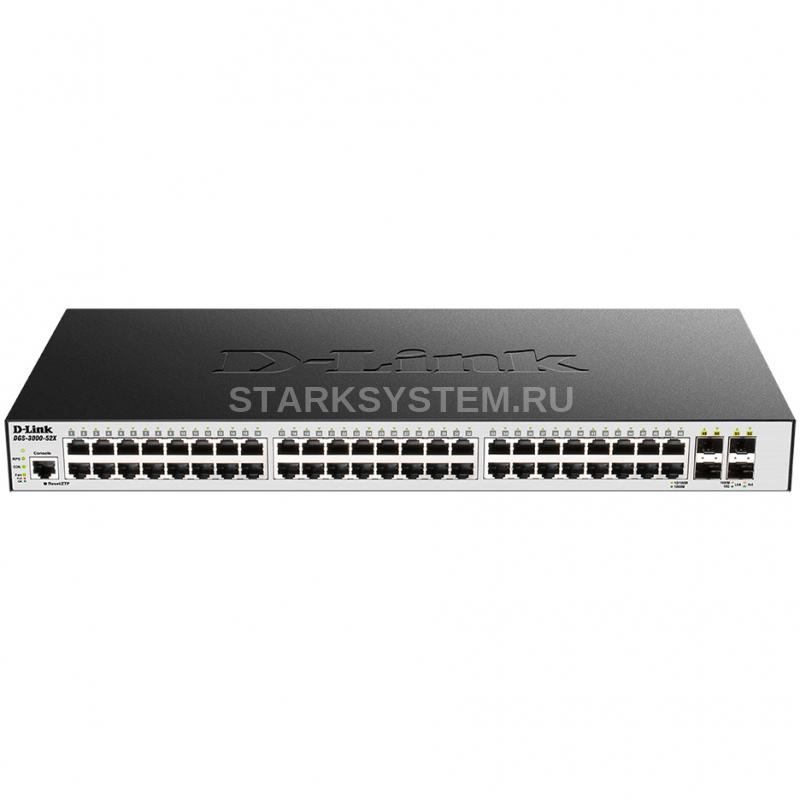

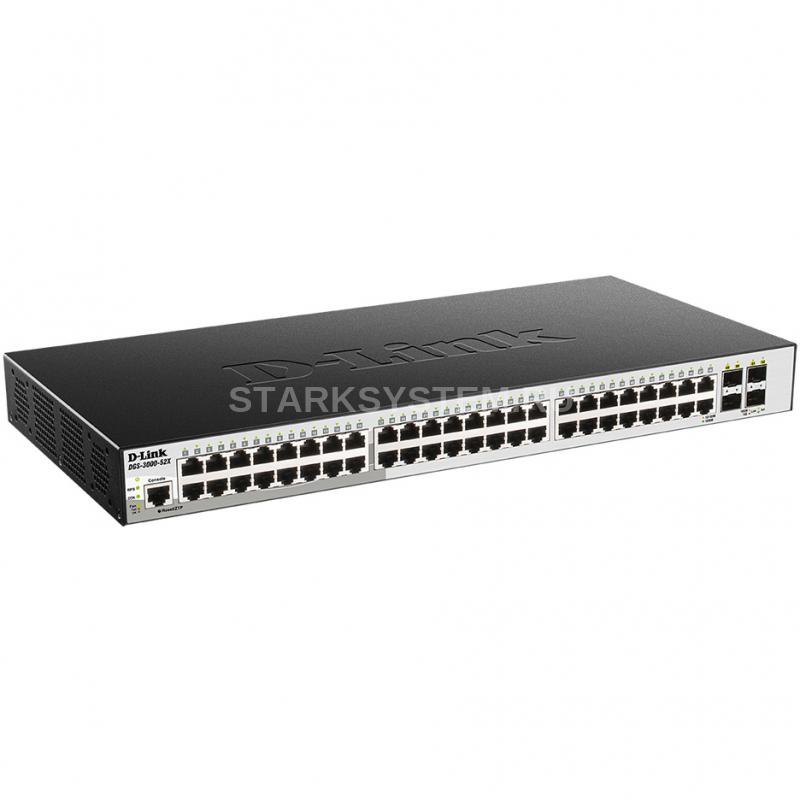

Управляемый L2 коммутатор с 48 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+

Гигабитные коммутаторы серии DGS-3000 входят в линейку управляемых коммутаторов D-Link уровня 2 и предназначены для использования в сетях Metro Ethernet и сетях кампуса. Коммутатор DGS-3000-52X оснащен 48 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+.

Надежность Защита от статического электричества 6 кВ обеспечивает устойчивость медных портов к наведенному напряжению и предотвращает повреждение коммутатора и подключенных к нему устройств. Коммутатор DGS-3000-52X поддерживает технологию Ethernet Ring Protection Switching (ERPS, ITU-T G.8032), благодаря которой время восстановления работы кольца после сбоя не превышает 50 мс. Помимо этого, коммутатор поддерживает функционал агрегирования портов на основе стандарта 802.1AX и 802.3ad, применение которого позволяет объединять несколько портов в группу, увеличивая при этом полосу пропускания и повышая отказоустойчивость соединений для обеспечения бесперебойной работы и распределения нагрузки между несколькими сетевыми устройствами.

Quality of Service (QoS) Коммутатор DGS-3000-52X предоставляет набор многоуровневых функций QoS/CoS, гарантирующих, что критичные к задержкам сетевые сервисы, такие как VoIP, видеоконференции, IPTV и видеонаблюдение, будут обслуживаться с надлежащим приоритетом. Классификация пакетов осуществляется на основе различных полей заголовка или определяемого пользователем содержимого пакета, обеспечивая возможность приоритизации трафика.

Политики управления доступом Коммутатор DGS-3000-52X поддерживает такие механизмы аутентификации, как 802.1X, управление доступом на основе Web-интерфейса (WAC) и управление доступом на основе MAC-адресов, обеспечивая строгий контроль доступа к сетевым ресурсам. После аутентификации индивидуальные политики, такие как принадлежность VLAN, политики QoS и правила ACL, могут быть назначены каждому узлу. Кроме того, коммутатор поддерживает технологию Microsoft® NAP (Network Access Protection), позволяющую пользователям запретить доступ в сеть компьютерам, которые не соответствуют установленным требованиям безопасности.

Управление Функция D-Link Single IP Management (SIM) упрощает и ускоряет решение задач управления, предоставляя возможность настраивать, осуществлять мониторинг и обслуживать несколько коммутаторов, подключившись к одному IP-адресу с любого компьютера с поддержкой Web-браузера. Эта технология позволяет управлять отдельными физическими коммутаторами в виртуальном стеке с помощью одного IP-адреса. Кроме того, коммутатор DGS-3000-52X поддерживает такие инструменты управления, как Web-интерфейс, SSH, Telnet и консоль, а также стандартизированные протоколы, такие как SNMP, RMON и SSL.

Безопасность и аутентификация Коммутатор DGS-3000-52X поддерживает функции аутентификации пользователя/устройства, включая аутентификацию на основе узла, которая обеспечивает точное управление доступом для каждого устройства сети. Для интеграции с биллинговыми системами и сервисами реализована поддержка RADIUS. Данный коммутатор также поддерживает функцию IP-MAC-Port Binding, которая позволяет контролировать доступ компьютеров к сети на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Функция предотвращения атак ARP Spoofing обеспечивает защиту сети в том числе и от атак типа Man-in-the-Middle.

Технические характеристики D-Link DL-DGS-3000-52X/B2A

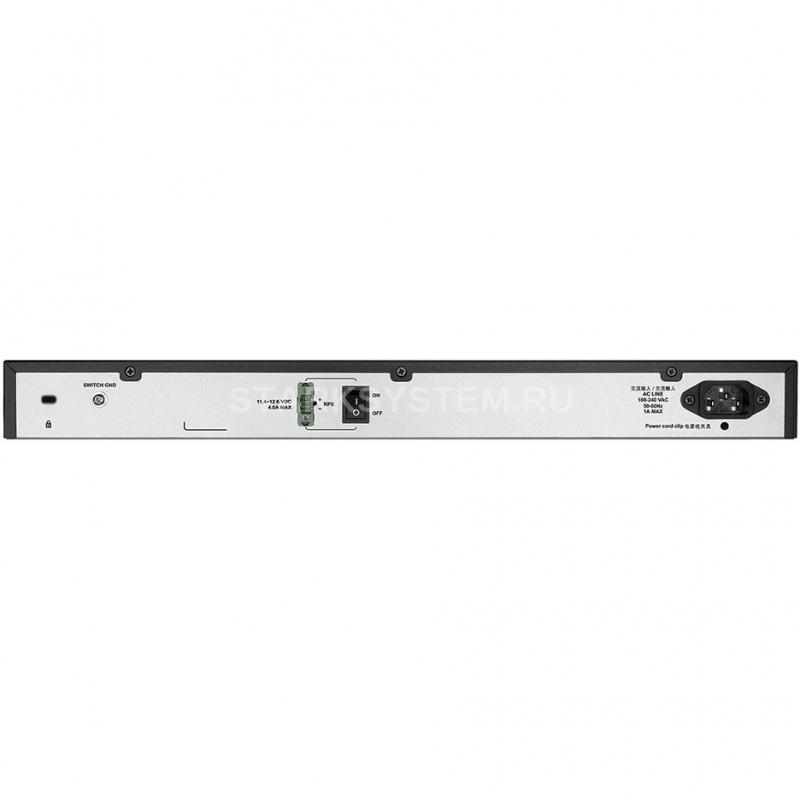

Аппаратное обеспечение Ревизия • B1, B2 Процессор • 400 МГц Оперативная память • 256 МБ Flash-память • 32 МБ Интерфейсы • 48 портов 10/100/1000Base-T • 4 порта 10GBase-X SFP+ • Консольный порт с разъемом RJ-45 Индикаторы • Power • Link/Activity/Speed (на порт) • Console • RPS • Fan Error Кнопки • Кнопка Reset/ZTP • Кнопка выключения/включения питания RPS Сетевые кабели • UTP категории 5, 5e (макс. 100 м) • EIA/TIA-568 100-ом STP (макс. 100 м) Разъем питания • Разъем для подключения питания (переменный ток) • Разъем для подключения RPS1 Функционал Стандарты и функции • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3z 1000Base-X • IEEE 802.3ae 10GBase-X • Управление потоком IEEE 802.3x в режиме полного дуплекса • Автоматическое согласование скорости и режима дуплекса • Автоматическое определение MDI/MDIX на всех медных портах Дуплексный режим • Полу-/полный дуплекс для скорости 10/100 Мбит/с • Полный дуплекс для скорости 1000 Мбит/с Производительность Коммутационная матрица • 176 Гбит/с Метод коммутации • Store-and-forward Макс. скорость перенаправления 64-байтных пакетов • 130,95 Mpps Размер таблицы MAC-адресов • 16K записей Обновление MAC-адресов • 512 записей статических MAC-адресов Буфер пакетов • 3 МБ Jumbo-фрейм • 9 КБ Программное обеспечение Виртуальное стекирование • D-Link Single IP Management    - До 32 устройств в виртуальном стеке Функции 2 уровня • Таблица MAC-адресов: до 16K записей • Управление потоком    - 802.3x в режиме полного дуплекса    - Предотвращение блокировок HOL • Spanning Tree Protocol    - 802.1D STP    - 802.1w RSTP    - 802.1s MSTP • Фильтрация BPDU • Root Restriction • Loopback Detection • Link Aggregation    - Поддержка стандартов 802.1AX и 802.3ad: Макс. кол-во групп – 26, 8 портов на группу • Зеркалирование портов    - Поддержка 1 группы зеркалирования    - Режимы: One-to-One, Many-to-One, Flow-based (ACL) • Ethernet Ring Protection Switching  (ERPS) • L2 Protocol Tunneling (L2PT) • Flex Link VLAN • Группы VLAN    - Макс. 4094 VLAN • VLAN на основе портов • VLAN на основе MAC-адресов • GVRP    - Макс. 255 динамических VLAN • 802.1v Protocol VLAN • Double VLAN (Q-in-Q)    - Q-in-Q на основе портов • 802.1Q tagged VLAN • ISM VLAN • VLAN translation • VLAN trunking • VLAN mirroring • RSPAN • Voice VLAN • Private VLAN Многоадресная рассылка 2 уровня • IGMP Snooping    - IGMP v1/v2 snooping, v3 awareness    - Поддержка 1024 групп    - IGMP Snooping Fast Leave на основе порта/узла    - Report suppression    - Аутентификация IGMP    - Limited IP Multicast (фильтрация IGMP) • MLD Snooping    - MLD v1, MLD v2 awareness    - Поддержка 1024 групп    - MLD Snooping Fast Leave на основе порта/узла Функции 3 уровня • Макс. 1024 записей ARP    - Поддержка 255 статических записей ARP • Поддержка Gratuitous ARP • IPv6 Neighbor Discovery (ND) • 16 интерфейсов IP • Маршрут по умолчанию • Статическая маршрутизация    - Поддержка 16 статических маршрутов IPv4    - Поддержка 16 статических маршрутов IPv6 Качество обслуживания (QoS) • CoS на основе:    - Порта коммутатора    - Очередей приоритетов 802.1p    - VLAN ID    - MAC-адреса    - EtherType    - IPv4/IPv6-адреса    - DSCP    - ToS    - Типа протокола    - ПортаTCP/UDP    - Класса IPv6-трафика    - Метки потока IPv6    - Содержимого пакета, определяемого пользователем • Управление полосой пропускания    - На основе порта (входящее/исходящее, с мин. шагом до 64 Кбит/с)    - На основе потока (входящее, с мин. шагом до 64 Кбит/с)    - Для выходной очереди (с мин. шагом до 64 Кбит/с) • Обработка очередей    - Strict Priority Queue (SPQ)    - Weighted Round Robin (WRR)    - SPQ + WRR • 8 очередей на порт Списки управления доступом (ACL) • ACL на основе:    - Порта коммутатора    - Приоритета 802.1p    - VLAN ID    - MAC-адреса    - Ether Type    - IPv4/IPv6-адреса    - Класса IPv6-трафика    - Метки потока IPv6    - DSCP    - ToS    - Типа протокола    - Номера TCP/UDP-порта    - Содержимого пакета, определяемого пользователем • До 1024 правил доступа для входящего трафика • ACL на основе времени • Статистика ACL • Фильтрация интерфейса CPU AAA • 802.1X:    - Управление доступом на основе портов    - Управление доступом на основе узлов    - Динамическое назначение VLAN • Управление доступом на основе MAC-адресов (MAC):    - Управление доступом на основе портов    - Управление доступом на основе узлов    - Динамическое назначение VLAN • Управление доступом на основе Web (WAC):    - Управление доступом на основе портов    - Управление доступом на основе узлов    - Назначение политики Identity-driven WAC    - Authentication Database Failover • Microsoft® NAP (IPv4) • Guest VLAN • RADIUS • RADIUS accounting • TACACS • TACACS+ • XTACACS+ • Trusted host • Учетные записи с 4 уровнями прав доступа • Compound authentication Безопасность • SSH v1/v2 • SSL v1/v2/v3 • Port Security    - До 64 MAC-адресов на порт • Защита от широковещательного/многоадресного/ одноадресного шторма • IP-MAC-Port Binding (IMPB)    - Проверка ARP-пакетов    - Проверка IP-пакетов    - DHCP snooping    - DHCPv6 snooping    - DHCPv6 Guard    - IPv6 Route Advertisement (RA) Guard    - IPv6 ND snooping    - IPv6 ND inspection • Сегментация трафика • D-Link Safeguard Engine • Фильтрация служебных пакетов уровня 3 • Фильтрация NetBIOS/NetBEUI • DHCP server screening • Фильтрация DHCP-клиентов • Предотвращение атак ARP Spoofing • Защита от атак BPDU • Предотвращение атак DoS OAM • Диагностика кабеля • 802.3ah Ethernet Link OAM • Dying Gasp • 802.1ag Connectivity Fault Management (CFM) • Y.1731 OAM Управление • Web-интерфейс (поддержка IPv4/v6) • Интерфейс командной строки (CLI) • Telnet-сервер/клиент • TFTP-клиент • FTP-клиент (поддержка IPv4) • Zmodem • Регистрация команд • SNMP v1/v2c/v3 (поддержка IPv4) • SNMP Traps • Системный журнал • SMTP (поддержка IPv4) • RMON v1:    - Поддержка 1, 2, 3, 9 групп • RMON v2:    - Поддержка группы Probe Config • 802.1AB LLDP    - LLDP-MED • BootP/DHCP-клиент (поддержка IPv4) • DNS-клиент • Автоматическая настройка DHCP    - Option 6, 66, 67, 150 • DHCP Server • DHCP relay (IPv4/IPv6)   - DHCP relay agent/local relay   - DHCP client Option 12   - DHCP relay option 12, 37, 38 (только для IPv6)   - DHCP relay option 60, 61, 82 • DHCP auto-image • Добавление тега PPPoE Circuit-ID • Поддержка нескольких версий ПО • Файловая система Flash • Мониторинг CPU • Мониторинг памяти • SNTP (поддержка IPv4) • Команды отладки • Восстановление пароля • Шифрование пароля • Ping • Traceroute • Microsoft® NLB (Network Load Balancing) (поддержка IPv4) • Zero Touch Provisioning (ZTP) • sFlow • D-Link Network Assistant (DNA) • PD Alive Физические параметры Размеры (Д x Ш x В) • 440 x 210 x 44 мм • Высота 1U • Установка в 19-дюймовую стойку Вес • 2,4 кг Условия эксплуатации Питание на входе • От 100 до 240 В переменного тока, 50-60 Гц Макс. потребляемая мощность • 40,7 Вт Потребляемая мощность в режиме ожидания • 100 В: 28,6 Вт • 240 В: 28,9 Вт Тепловыделение • 145,948 БТЕ/час MTBF (часы) • 465 240 Уровень шума • 45,9 дБ Защита от статического электричества • Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5) Система вентиляции • 2 вентилятора Smart Температура • Рабочая: от -5 до 50 °C • Хранения: от -20 до 70 °C Влажность • При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата Комплект поставки • Коммутатор DGS-3000-52X • Кабель питания • Фиксатор для кабеля питания • Консольный кабель (с разъемами RJ-45 и RS-232) • 2 крепежных кронштейна для установки в 19-дюймовую стойку • Комплект для монтажа • 4 резиновые ножки • Краткое руководство по установке Совместимое оборудование Резервный источник питания (RPS) и кабель • DPS-500A • DPS-500DC/B • DPS-CB150-2PS SFP трансиверы • DGS-712 • DEM-310GT • DEM-311GT • DEM-312GT2 • DEM-314GT • DEM-315GT • DEM-302S-BXD • DEM-302S-BXU • DEM-330T • DEM-330R • DEM-331T • DEM-331R SFP+ трансиверы • DEM-431XT • DEM-432XT • DEM-433XT • DEM-434XT • DEM-436XT-BXD • DEM-436XT-BXU Кабели 10G SFP+ • DEM-CB100S • DEM-CB300S Прочее EMI • CE • FCC • C-Tick • VCCI • BSMI Безопасность • cUL • CB 1RPS и кабель питания DPS-CB150-2PS/B1 не входят в комплект поставки.
