D-Link DL-DIS-200G-12S/A1A

Описание D-Link DL-DIS-200G-12S/A1A

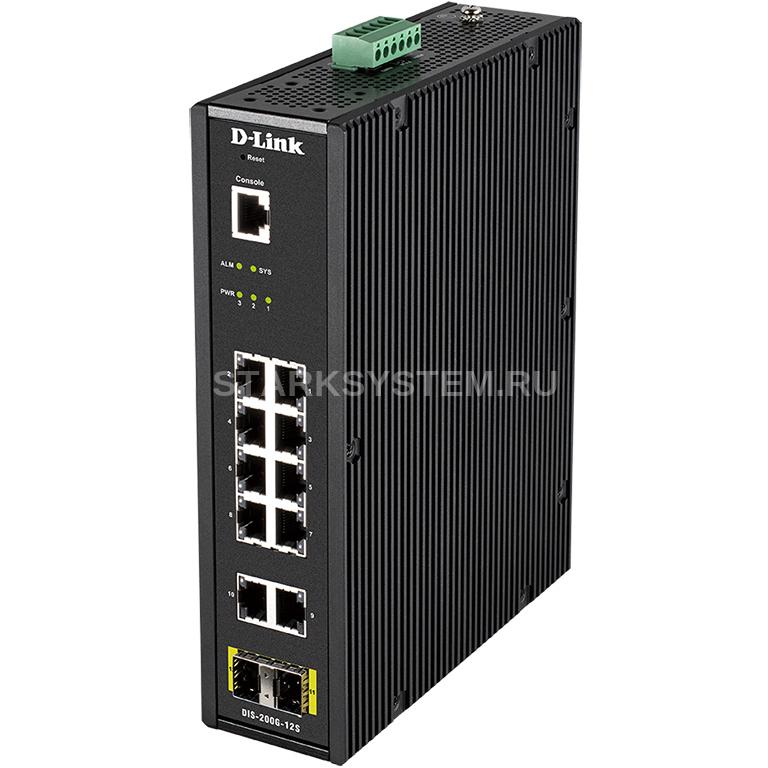

DIS-200G-12S - промышленный управляемый L2 коммутатор с 10 портами 10/100/1000Base-T и 2 портами 1000Base-X SFP.

Управляемый коммутатор DIS-200G-12S, оснащенный 10 портами 10/100/1000Base-T, а также 2 портами 1000Base-X SFP, которые используются для организации подключения к высокоскоростной магистрали, предназначен для применения в сетях промышленных предприятий. DIS-200G-12S поддерживает технологию D-Link Green и расширенные функции управления и безопасности. Функции управления включают SNMP, управление на основе Web-интерфейса, утилиту D-Link Network Assistant и интерфейс командной строки (CLI).

Надежная конструкция

Металлический корпус (стандарт IP30) и широкий диапазон рабочих температур позволяют использовать DIS-200G-12S в неблагоприятных условиях окружающей среды. Высокий уровень электромагнитной совместимости обеспечивает устойчивость коммутатора к воздействию сильных электромагнитных помех, а пассивная система охлаждения – бесшумную работу коммутатора. Данное устройство может быть закреплено на стене, установлено на DIN-рейку или в 19-дюймовую стойку с помощью соответствующих кронштейнов (кронштейны для установки в стойку не входят в комплект поставки).

Защита от статического электричества 6 кВ обеспечивает устойчивость медных портов к наведенному напряжению и предотвращает повреждение коммутатора и подключенных к нему устройств.

Надежность и отказоустойчивость

DIS-200G-12S поддерживает технологию Ethernet Ring Protection Switching (ERPS, ITU-T G.8032), которая обеспечивает минимальное время восстановления работы кольца после сбоя. Для обеспечения максимальной отказоустойчивости в коммутаторе реализована схема двойного резервирования питания: к DIS-200G-12S можно подключить до двух независимых источников питания DC1, а также предусмотрен разъем для подключения адаптера питания AC1.

Auto Surveillance VLAN

Коммутатор DIS-200G-12S поддерживает Auto Surveillance VLAN (ASV), что делает его идеальным решением для развертывания систем видеонаблюдения. Данный функционал позволяет автоматически распознавать в общей сети оборудование для видеонаблюдения и выделять его в отдельную VLAN, внутри которой для видеотрафика будет назначен наивысший приоритет обслуживания. Поддержка Auto Surveillance VLAN обеспечивает стабильную работу видеоприложений, качественную передачу и максимальную защиту мультимедиа трафика вне зависимости от общей загруженности сети.

Простой поиск и устранение неисправностей

Коммутатор DIS-200G-12S поддерживает функцию диагностики кабеля и функцию Loopback Detection, что позволяет сетевым администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения состояния витой пары, а также типа неисправности кабеля.

1Не входит в комплект поставки.

Технические характеристики D-Link DL-DIS-200G-12S/A1A

Аппаратное обеспечение Функционал Производительность Программное обеспечение Физические параметры Условия эксплуатации Комплект поставки Прочее

Процессор	• Vitesse VSC7425 (416 МГц)
Оперативная память	• 128 МБ
Flash-память	• 32 МБ

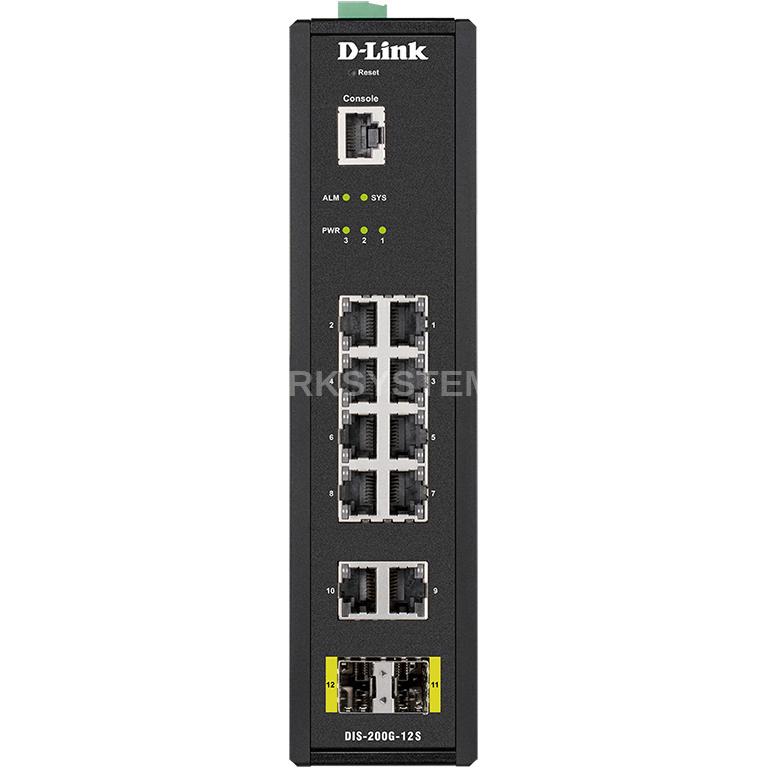

Интерфейсы	• 10 портов 10/100/1000Base-T • 2 порта 1000Base-X SFP • Консольный порт с разъемом RJ-45 • Релейный выход для оповещения о сбое питания (максимальная коммутируемая нагрузка: 1 А / 24 В DC)
Индикаторы	• PWR 1/2/3 • ALM • SYS • Link/Activity/Speed (на порт)
Кнопки	• Кнопка Reset

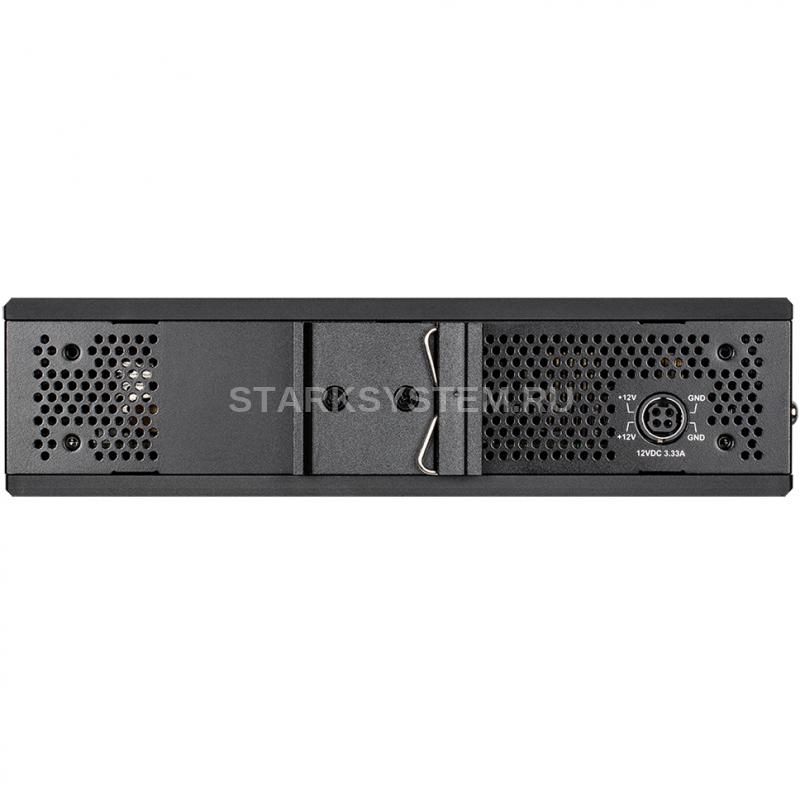

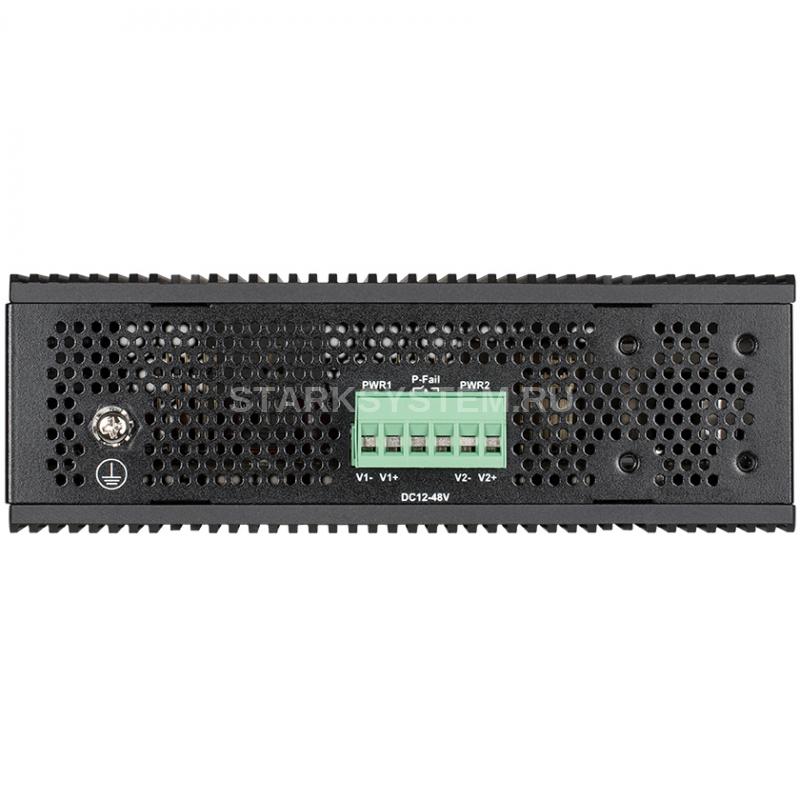

Разъем питания	• DC: клеммный блок для подключения до двух независимых источников питания1 (от 12 В до 48 В DC) • AC: 4 pin power mini-DIN PD-40VS (для подключения адаптера питания1 со штекером PDP-40)
Корпус	• Металлический корпус (стандарт IP30)
Стандарты и функции	• IEEE 802.3 10Base-T (медная витая пара) • IEEE 802.3u 100Base-TX (медная витая пара) • IEEE 802.3ab 1000Base-T (медная витая пара) • IEEE 802.3z 1000Base-X • IEEE 802.3az Energy Efficient Ethernet • Управление потоком IEEE 802.3x • Автоматическое определение MDI/MDIX на всех медных портах
Коммутационная матрица	• 24 Гбит/с
Метод коммутации	• Store-and-forward
Размер таблицы MAC-адресов	• 8K записей
Макс. скорость перенаправления 64-байтных пакетов	• 17,85 Mpps
Буфер пакетов	• 512 кБ
Jumbo-фрейм	• 9 600 байт
Функции уровня 2		• Управление потоком - 802.3x - Предотвращение блокировок HOL • IGMP Snooping - IGMP v1/v2 - IGMP v3 - Поддержка до 256 групп (совместно с MLD Snooping) - IGMP Snooping Querier - IGMP snooping Fast Leave на основе порта • MLD Snooping - MLD v1 - MLD v2 - Поддержка до 256 групп (совместно с IGMP Snooping) - MLD Snooping Querier - MLD snooping Fast Leave на основе порта • Link aggregation - 802.3ad - Макс. 6 групп на устройство/8 портов на группу • Поддержка Ethernet Ring Protection Switching (ERPS, ITU-T G.8032) • Loopback Detection • LLDP • Зеркалирование портов - Поддержка 1 группы зеркалирования - Режимы: One-to-One, Many-to-One • Статистика - Tx Ok - Tx Error - Rx Ok - Rx Error • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP
VLAN		• 802.1Q Tagged VLAN • VLAN на основе портов • Auto Surveillance VLAN 2.0 (ASV2.0) • Voice VLAN • Asymmetric VLAN • Группы VLAN - 128 групп VLAN - Макс. 4094 VLAN • GVRP
Качество обслуживания (QoS)		• CoS на основе: - Порта коммутатора - Очередей приоритетов 802.1p - ToS - IP Precedence • Управление полосой пропускания - На основе порта (входящее, с минимальным шагом до 100 Кбит/с) • Обработка очередей - Strict Priority - Weighted Round Robin (WRR) • 4 очереди на порт
AAA		• Управление доступом на основе Web (WAC) • Аутентификация 802.1X2 • RADIUS
Безопасность		• D-Link Safeguard Engine • Сегментация трафика • Защита от широковещательного/многоадресного/ одноадресного шторма • Предотвращение атак DoS • SSH • SSL • Port Security
OAM		• Диагностика кабеля • Dying Gasp2 • Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)
Управление		• Web-интерфейс (поддержка IPv4/IPv6) • D-Link Network Assistant (DNA) • Интерфейс командной строки (CLI) • SNTP • SNMP v1/v2c • SNMP v3 • SNMP Trap • Telnet-сервер • Системный журнал • DHCP-клиент • TFTP-клиент • LLDP • D-Link Discovery Protocol (DDP) • Поддержка нескольких версий ПО • Поддержка нескольких версий конфигураций
Технология Green		• Экономия электроэнергии за счет: - Определения статуса соединения - Выключения индикаторов - Выключения портов - Использования спящего режима
MIB/RFC		• RFC768 UDP • RFC791 IP • RFC792 ICMP • RFC793 TCP • RFC826 ARP • RFC1213 MIB II • RFC1493 Bridage MIB • RFC1907 SNMPv2 MIB • RFC2668 802.3 MAU MIB • RFC4133 Entity MIB • RFC4363 IEEE 802.1p MIB • ZoneDefense MIB • Private MIB
Размеры (Д x Ш x В)	• 210 x 171,2 x 53 мм
Вес	• 1,63 кг
Питание	• 12-48 В DC (с возможностью подключения до двух источников питания (не входят в комплект поставки)) • Адаптер питания (не входит в комплект поставки): - Вход: 100-240 В AC, 50/60 Гц - Выход: 12 В DC
Потребляемая мощность	• В режиме ожидания: 5,94 Вт • Максимальная потребляемая мощность: 10,26 Вт
Тепловыделение	• 35,01 БТЕ/час
MTBF (часы)	• 276 773
Уровень шума	• 0 дБ
Защита от статического электричества	• Поддержка защиты от статического электричества на медных портах (стандарт IEC61000-4-5)
Система вентиляции	• Пассивная
Температура	• Рабочая: от -40 до 65 °C • Хранения: от -40 до 85 °C
Влажность	• При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата
• Коммутатор DIS-200G-12S • Консольный кабель с разъемом RJ-45 • Комплект для монтажа на стену • Комплект для установки на DIN-рейку • Краткое руководство по установке
EMI	• CE • FCC • BSMI • C-Tick
Безопасность	• UL
