Delta HRL 12-9 (1234W) X

Описание Delta HRL 12-9 (1234W) X

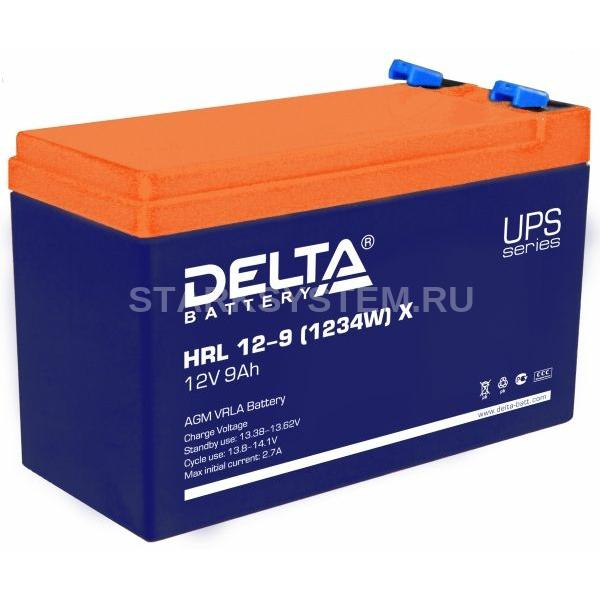

Аккумуляторная батарея Delta HRL 12-9 (1234W) X (12V / 9Ah)

Delta HRL 12-9 (1234W) X – это обновленный в 2018 году выпускавшийся с 2003 года аккумулятор Delta HRL 12-9 (1234w) из серии аккумуляторов Delta HRL (UPS Series). Аккумулятор сменил цвет с оранжевого на синий и в маркировке получил дополнительный индекс «X». Герметизированный VRLA cвинцово-кислотный аккумулятор Delta HRL 12-9 (1234W) X напряжением 12В и емкостью 9Ач изготовлен по технологии AGM (с микропористым заполнителем, пропитанным электролитом). Корпус изготовлен из негорючего ABS пластика. Срок службы аккумулятора достигает 12 лет. Аккумулятор относится к линейке DELTA UPS series и предназначен для работы в системах бесперебойного питания (ИБП), системах связи, ЦОД. Обладает низким внутренним сопротивлением и высокой плотностью энергии. Дополнительно к аккумулятору у нас можно подобрать зарядное устройство для него, батарейный шкаф или стеллаж.

Особенности

• Технология AGM позволяет рекомбинировать до 99% выделяемого газа;
• Нет ограничений на воздушные перевозки;
• Соответствие требованиям UL, IEC, Гост Р;
• Легированные кальцием свинцовые пластины обеспечивают низкий саморазряд, высокую конструктивную прочность решетки;
• Необслуживаемые. Не требует долива воды;
• Высокая плотность энергии;
• Корпус аккумулятора выполнен из пластика ABS,не поддерживающего горение.

Cферы использования и применения

• Источники бесперебойного питания
• Источники резервного энергоснабжения
• Объекты связи
• Объекты энергетики
• Системы солнечной и ветроэнергетики

Транспортировка батареи

Аккумулятор Delta HRL 12-9 X полностью герметизирован, утечка из него электролита (кислоты) невозможна. Поэтому его можно транспортировать и использовать в любом удобном положении (вертикальном или горизонтальном). У батареи HRL 12-9X отсутствуют ограничения на перевозку по автомобильным дорогам, по воздуху, по морю и по железной дороге (см. паспорт MSDS во вкладке «Документы»).

Важно всегда соблюдать меры предосторожности во время загрузки/разгрузки и транспортировки аккумуляторов!

Хранение и подготовка к работе:

Согласно инструкции по использованию Delta HRL 12-9 X, в помещении, где хранятся аккумуляторы (АКБ) должно быть сухо и хорошо проветрено. Советуем поддерживать там температуру в пределах 20-25°С. Стоит хранить батарею вдали от прямого солнечного света (во избежание нагрева).

Если аккумулятор по какой-либо причине долго не эксплуатировался, перед началом работы с ним следует осмотреть его на предмет наличия возможных повреждений на корпусе и следов кислоты (электролита), после чего следует полностью зарядить его при комнатной температуре 20-25°С.

В случае долгого хранения происходит саморазряд аккумулятора и емкость его со временем уменьшается, а долгое нахождение АКБ в режиме не полного заряда ведет к преждевременному выходу батареи из строя. Советуем делать уравнительный заряд аккумулятора 1 раз в полгода (не более двух раз).

Эксплуатация батареи:

Использовать аккумулятор необходимо строго в соответствии с рекомендациями производителя. В месте, где располагаются аккумуляторы, стоит поддерживать температуру, рекомендованную для использования данного типа батарей (она составляет 21°С - 23°С). Напомним, что согласно законам физики, при нагревании номинальная емкость АКБ растёт, при охлаждении соответственно снижается (см. график зависимости на вкладке «Разрядные таблицы»). Старайтесь устанавливать аккумулятор(ы) так, чтобы перепад температуры между отдельными частями батареи и батарейными блоками не превышал 2°С.

Разряд аккумулятора

Минимальная величина конечного напряжения для Delta HRL12-9X составляет 9.60В. Разряд батареи ниже данного значения может привести к ее разрушению. Нельзя разряжать аккумулятор током выше максимально допустимого (см. параметр «Максимальный разрядный ток»). Аналогично не стоит допускать разряд аккумулятора больше, чем на номинальную ёмкость. Заряжайте аккумулятор сразу после его эксплуатации, даже если он разряжен неполностью.

Заряд аккумулятора

От того, как правильно вы заряжаете аккумулятор, будет зависеть то, сколько он Вам прослужит до замены. Ток заряда, равный 10% от емкости заряжаемого аккумулятора, считается самым оптимальным. При заряде таким током аккумулятор должен зарядиться за 10 часов. Можно увеличить ток заряда аккумулятора для ускорения времени заряда. Величина зарядного тока для АКБ Delta HRL 12-9 X не должна превышать 2.9А (этот параметр указан на корпусе батареи).

При нагреве аккумулятора выше температуры 50°С заряд необходимо приостановить или сменить режим на поддерживающий.

Про особенности заряда аккумулятора в зависимости от режима его работы, что такое уравнительный заряд и как его проводить, читайте в «Инструкции по эксплуатации» (см. раздел «Документы»).

Про влияние на заряд батареи температуры, времени и тока заряда смотрите в разделе «Разрядные таблицы».

Срок службы Delta HRL 12-9 X:

Как и любой аккумулятор, Delta HRL12-9X может эксплуатироваться в разных режимах. В зависимости от того, какой режим эксплуатации будет выбран, срок службы будет различным (см. таблицы срока службы во вкладке «Разрядные таблицы»).

Важно: Если при номинальной температуре емкость аккумулятора составляет 80% - это повод для замены аккумулятора. Последующее использование аккумулятора приведет к серьезным ухудшениям параметров данного аккумулятора, а также параметров соседних аккумуляторов (в случае, если они установлены в цепочку).

Расчетный срок службы Delta HRL 12-9 X в зависимости от режима эксплуатации:

• режим "разряд-заряд" (циклический режим) – 1300 циклов при 30 % глубине разряда
• режим "постоянная подзарядка" (буферный режим) – 10-12 лет.

Обращаем внимание, что фактический срок эффективной работы аккумулятора может оказаться отличным от эталонных данных. К факторам, влияющим на срок эффективной работы относятся:

• глубина разряда АКБ;
• скорость коррозии электродов;
• температура эксплуатации;

Технические характеристики Delta HRL 12-9 (1234W) X

Технические характеристики

• Номинальное напряжение 12 В
• Число элементов 6
• Срок службы 12 лет
• Номинальная емкость (25°C)
• 10 часовой разряд (0.9 А; 1.8 В/эл) 9 Ач
• 5 часовой разряд (1.54 А; 1.75 В/эл) 7.7 Ач
• 1 часовой разряд (5.75 А; 1,65 В/эл) 5.75 Ач
• Саморазряд 3% емкости в месяц при 20°C
• Внутреннее сопротивление полностью заряженной батареи (25°C)18 мОм

Рабочий диапазон температур

• Разряд -20÷60
• Заряд -10÷60
• Хранение -20÷60
• Макс. разрядный ток (25°C) 135 А (5с)
• Циклический режим (2.3÷2.35 В/эл)
• Макс.зарядный ток 2.9 А
• Температурная компенсация 30 мВ/°C
• Буферный режим (2.23÷2.27 В/эл)
• Температурная компенсация 19.8 мВ/°C

Габариты (±1мм)

• Длина, мм151
• Ширина, мм 65
• Высота, мм 94
• Полная высота, мм 100
• Вес (±3%), кг 2.8

Разряд постоянным током, А (при 25°С)

В/эл-т 5 мин 10 мин 15 мин 30 мин 45 мин 1 ч 3 ч 5 ч 10 ч

1.60V	33.0	24.2	17.0	9.90	7.31	5.80	2.33	1.60	0.95
1.65V	32.1	23.6	16.5	9.79	7.24	5.75	2.29	1.56	0.94
1.70V	30.9	22.9	16.1	9.36	7.05	5.71	2.25	1.55	0.93
1.75V	30.3	22.1	14.6	8.91	6.85	5.66	2.20	1.54	0.92
1.80V	29.6	21.0	13.9	8.45	6.58	5.51	2.14	1.53	0.90

Разряд постоянной мощностью, Вт/эл-т (при 25°С)

В/эл-т 5 мин 10 мин 15 мин 30 мин 45 мин 1 ч 3 ч 5 ч 10 ч

1.60V	71.7	44.8	33.6	19.6	14.5	11.5	4.34	3.10	1.84
1.65V	68.3	44.3	33.1	19.1	14.1	11.2	4.29	3.04	1.83
1.70V	64.8	42.9	31.1	18.5	13.8	11.0	4.20	2.98	1.78
1.75V	61.4	41.1	30.2	17.6	13.2	10.7	4.08	2.92	1.74
1.80V	58.0	39.2	28.4	16.6	12.7	10.4	3.92	2.85	1.69

(Примечание) Приведенные выше данные по характеристикам являются средними значениями, полученными в результате проведения 3 контрольно-тренировочных циклов, и не являются номинальными по умолчанию.

Продукция постоянно совершенствуется, поэтому фирма-изготовитель оставляет за собой право вносить изменения без предварительного уведомления.
