Описание DoorHan ARM-230BASE

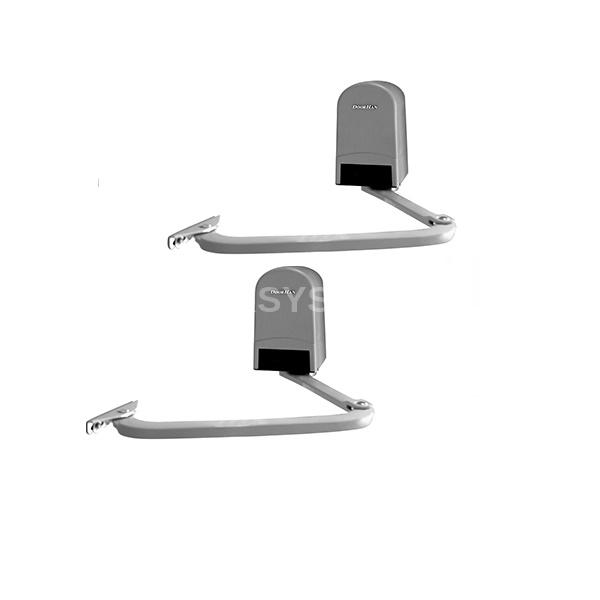

Комплект базовый привода рычажного DoorHan ARM-230BASE предназначен для ворот шириной до 2,3м и весом до 300кг.
Привод ARM 230 производства ГК DOORHAN предназначен для автоматизации уличных распашных ворот и калиток. Привод рычажного типа ARM 230 подходит для установки на распашные уличные ворота и калитки со створкой массой до 300 кг и длинной до 2,5 метров. Стальной рычаг привода выдерживает большие эксплуатационные нагрузки. Встроенный блок управления упрощает монтаж автоматики ворот. Современные материалы используемые в производстве привода обеспечивают высокую защиту от негативных воздействий окружающей среды. Благодаря небольшим размерам привод может устанавливаться на небольшие столбы шириной от 180мм.
Состав комплекта:
- ARM230-master: Привод ARM 230 с встроенным блоком управления PCB-SW24 для распашных ворот, вес створки до 300кг - 1 шт.
- ARM 230: Привод ARM 230 для распашных ворот, вес створки до 300кг - 1 шт.
Конструкция
- Мотор редуктор
- Трансформатор
- Блок управления
- Расценитель
- Механический ограничитель
- Рычаг привода
- Крышка корпуса
- Задний кронштейн
- Нижний кожух
Электропривод ARM 230 рычажного типа адаптирован к эксплуатации в разных климатических условиях, сертифицирован и отвечает нормам безопасности использования. Применение высококачественных материалов и морозоустойчивой смазки обеспечивает бесперебойное функционирование электропривода ARM 230 в диапазоне температур от –20 до + 55°с. Широкий диапазон напряжения от 180В до 280В позволяет использовать электропривод ARM 230 в сетях с нестабильным напряжением. Благодаря большому крутящему моменту 230 нм электропривод ARM 230 может быть установлен на промышленные ворота массой створки до 300кг.
Корпус привода ARM 230 выполнен из ударопрочного ABS-пластика с высокими электроизоляционными свойствами. большая толщина и качество пластика надежно защищают внутреннюю часть привода от деформаций и негативных воздействий окружающей среды. Элегантный корпус придает приводу ARM 320 эстетичный вид, а резиновые уплотнители предотвращают проникновение в механизм пыли и влаги. Такой важный элемент, как блок концевых выключателей, надежно закрыт корпусом, имеющим класс защиты IP54. Цветной пластик корпуса позволяет электроприводу ARM 230 сохранять первоначальный внешний вид на протяжении всего периода эксплуатации. Привод ARM-230 оснащен самоблокирующимся редуктором, который обеспечивает запирание ворот в крайних положениях и исключает необходимость установки дополнительных замков на них.
Простота и интуитивность программирования всегда лежали в основе разработок программного обеспечения DoorHan. Вот почему процесс программирования работы привода ARM 230 разложен на этапы и имеет элементарную логику. Плата позволяет запрограммировать ряд функций, обеспечивающих комфорт и безопасность использования приводов:
- Автозакрытие. Функция автоматически закрывает ворота через установленный промежуток времени.
- Реверс по усилию. Наличие этой функции является обязательным условием для соответствия привода ARM 230 требованиям европейских норм безопасности. Алгоритм остановки привода ARM 230 по усилию способен распознать препятствие, случайно возникнувшее в проеме ворот, и дать команду на остановку и начало движения полотна в обратном направлении. Это позволяет избежать травм или серьезных затрат в случае попадания человека или постороннего предмета в поле действия автоматической системы. Усилие, по которому подается команда на реверс ворот, является настраиваемым.
- Задержка движения створки. Эта функция ARM 230 позволяет запрограммировать время задержки одного привода при открытии или закрытии ворот, что необходимо при автоматизации распашных ворот с нащельником.
- Способ управления. Функция предназначена для программирования запуска открытия и закрытия двух створок ворот с помощью одной или разных кнопок, а также управления одной створкой с помощью одной кнопки.
- Пусковой режим. В течение 2 секунд после подачи команды на открытие, привод работает с максимальным усилием, что крайне важно для комфортной эксплуатации ворот в зимний период. Функция позволяет легко сдвинуть полотно с места в первоначальный момент движения.
Технические характеристики DoorHan ARM-230BASE
- Питающее напряжение: 230 В
- Потребляемая мощность: 120 Вт
- Максимальный момент вращения: 230 Нм
- Угловая скорость: 13 о/сек
- Интенсивность: 80 циклов/день
- Рабочая температура: от -20 до +55 °C
- Вес двигателя: 11,5 кг
- Класс защиты: IP44
- Максимальная длина створки 2,5 м
- Производитель: Doorhan
Габаритные размеры привода
