DoorHan Chain-barrier7-PRO-base

Описание DoorHan Chain-barrier7-PRO-base

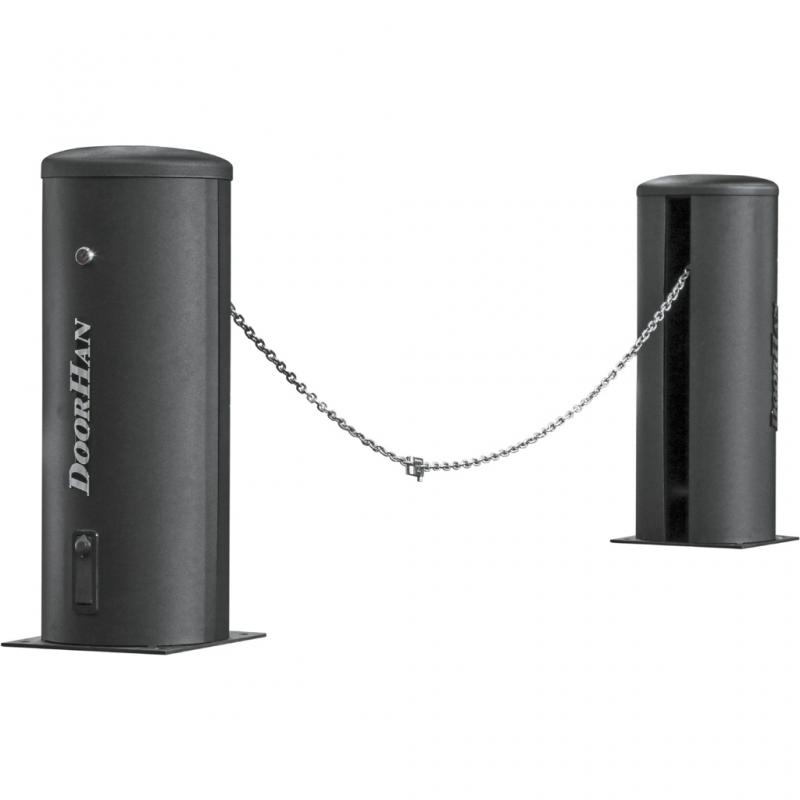

DoorHan Chain-barrier7-base комплект автоматических парковочных цепей; ширина проема 7 м; колонка с приводом и блоком управления PCB-SL, колонка с противовесом и системой натяжения цепи. Напряжение питания 220-240В. Мощность 280Вт. Диапазон рабочих температур -20...+55°С. Максимальный действующий момент 20 Нм. Класс защиты IP54. Интенсивность использования 50%.

Цепной шлагбаум CHAIN-BARRIER PRO

Цепной барьер CHAIN-BARRIER PRO, способный перекрывать проезд шириной до 15 м, отлично подходит для организации контролируемого въезда на огражденную территорию. Он используется для регулирования доступа на многоместные парковки и стоянки машин, а также в местах, ограничивающих въезд автомобилей на территорию пешеходных зон и зон ограниченного дорожного движения.

Зона применения

Парковки всех типов

Ограничение проезда на территорию предприятий, бизнес-центров, жилых домов

Преимущества

Дизайн

Стальная крышкa с замком

Замок-соединитель цепи

Механический расцепитель

Конструкция

MASTER PRO

1. Винт крепления крышки с внутренним шестигранником

2. Защитная крышка из окрашенной стaли

3. Каркас из окрашенной стали

4. Встроенный блок управления PCB-SL

5. Корпус

6. Двигатель 220 В со встроенной защитой от перегрева

7. Расцепитель

8. Анкерный болт

9. Цепь и замок

10. Нейлоновый ролик для цепи

11. Нейлоновый направляющий шкив

SLAVE PRO

12. Противовес с нейлоновым роликом

13. Узел крепления цепи

Способы монтажа

Устанавливается нa бетонное основание с помощью анкерных болтов.

Стандартные конструктивные решения

Комплект шлагбаума для проемов до 7 м.

Комплект шлагбаума для проемов до 15 м.

Базовая комплектация

CHAIN-BARRIER MASTER PRO и CHAIN-BARRIER SLAVE PRO, цепь 7 или 15 м, крепежные элементы.

Дополнительная комплектация

	WI-FI-модуль для беспроводного управления (выработки сигнала упрaвления, NO) электроприводами.
	GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума.
	Пульт TRANSMITTER 2-PRO-BLACK для дистанционного управления двумя автоматическими устройствами.
	Желоб CAR-2 накладной для укладки цепи.
	Желоб CAR-4 встраиваемый для укладки цепи.
	Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.
	Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами.
	Пульт TRANSMITTER-PREMIUM в металлическом корпусе для дистанционного управления четырьмя автоматическими устройствами.
	Беспроводная кнопка COMMAND-433 для дистанционного управления двумя автоматическими устройствами.
	Клавишный выключатель с возвратным механизмом SWITCH для подачи управляющей команды на блок управления приводом.
	Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan.
	Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
	Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания прокси-карт.
	Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
	Монтажное основание для бетонирования.
	Сигнальная светодиодная лампа LAMP-PRO с антенной для оповещения движения ворот.
	Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.
	Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
	Сирена SIRENA для звукового оповещения движения ворот.
	Обогреватель HEATER для обогрева электроприводов ворот и шлагбаумов при эксплуатации в условиях низких температур.

Технические характеристики DoorHan Chain-barrier7-PRO-base

Технические характеристики

Параметр Значение Примечание

Ширина проема, м	7
Напряжение питания, В	220–240
Мощность, Вт	280
Диапазон рабочих температур, °С	-20...+55
Максимальный действующий момент, Нм	20
Класс защиты IP	IP54
Интенсивность использования, %	50	При температуре t = 20 °С



Условия эксплуатации продукции

1. На протяжении всего пути движения цепи не должно быть препятствий.

2. Стойка устанавливается на бетонируемую поверхность.

3. Глубина бетонирования зависит от грунта и глубины промерзания почвы.

4. В месте установки не должно быть труб и электрических кабелей.



Упаковка

Упаковка в коробку Характеристики упаковки

Состав	пленка, пенопласт, картонная коробкa
Длина, мм	800
Ширина, мм	420
Высота, мм	390



Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности цепного барьера на срок 3 года с момента приобретения. Дилерам предоставляется право изменить срок гaрантии.

Дополнительное описание

Стойка цепного барьера оборудована механизмом расцепления для управления проездом вручную при отсутствии электроэнергии.

Два вида желоба (опция), встраиваемого и накладного типа, надежно скрывают цепь от наезда автотранспорта.

Блок управления входит в комплект поставки, встроен в корпус стойки и имеем встроенный радиоприемник.

Стальной антивандальный оцинкованный корпус надежно защищает механизм шлагбаума от воздействий окружающий среды и механических повреждений.
