КОДОС EC-222

Описание КОДОС EC-222

Контроллер «КОДОС EC-222» предназначен для работы в составе системы контроля и управления доступом (СКУД) «Кодос». Прибор предназначен для управления доступом через одну или две точки доступа (дверь, турникет, шлагбаум) и решения задач охранной сигнализации.

Контроллер обеспечивает:

• управление одной точкой доступа на вход и выход или двумя точками доступа в одном направлении;
• управление режимами прохода (по ключу/карте, свободный проход, блокировка, охрана);
• принятие решения о предоставлении или запрете доступа;
• выдача управляющих сигналов на открытие двери;
• контроль состояния датчиков открытия дверей, кнопок, шлейфов сигнализации и дополнительных входов;
• управление постановкой на охрану и снятием с охраны разделов охранной сигнализации;
• выдачу сигналов тревоги при нарушении состояния шлейфов;
• управление дополнительными выходами;
• передачу событий и служебной информации на сервер СКУД по линии связи;
• работу в сетевом (при наличии связи с сервером СКУД и автономном режиме с полным сохранением функционала;
• дополнительную защиту цепей, находящихся снаружи охраняемого помещения (входы считывателя, сигналы индикации), от деструктивных воздействий высоким напряжением.

В составе СКУД «КОДОС» контроллер используется совместно со считывателями «КОДОС RD». Возможно подключение считывателей, работающих по протоколу WIEGAND. Конструкция контроллера предусматривает его крепление на DIN-рейке 35 мм в соответствии с EN 60715.

Сравнение

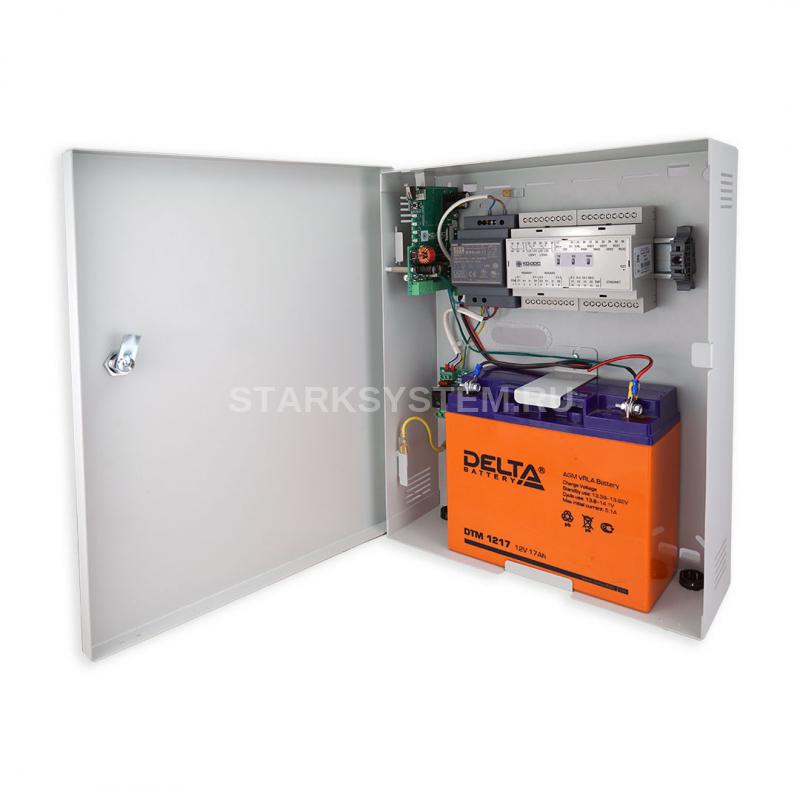

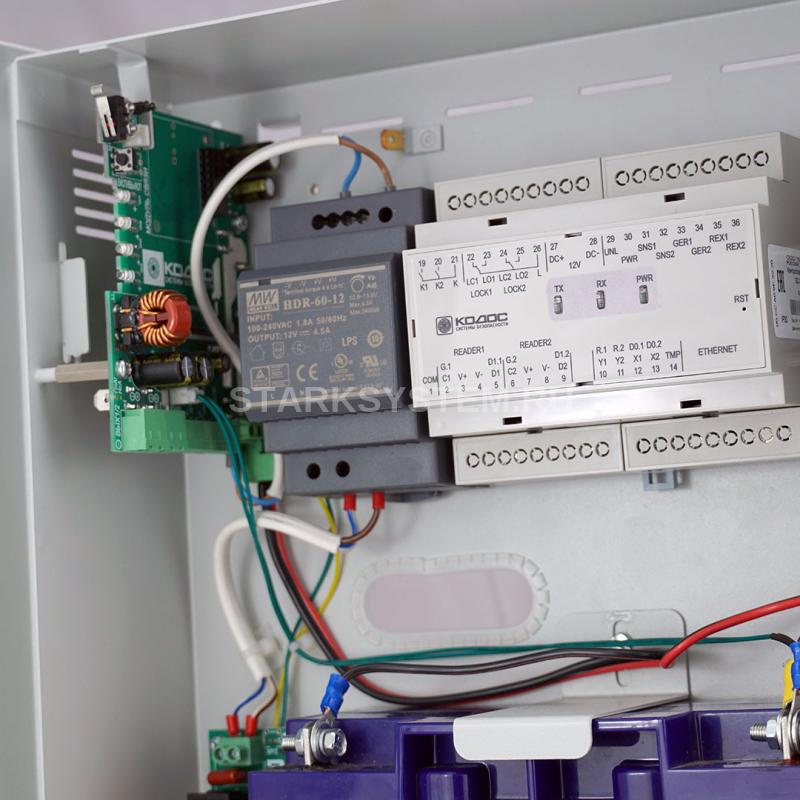

Характеристика EC-222 EC-222.1 EC-222.2 EC-222.3 EC-222.4 EC-222.30 EC-222.31 EC-222.34

Артикул	30130	31833	31802	31832	31835
Гарантия	2 года	2 года	2 года	2 года	2 года	3 года	3 года	3 года
Питание по PoE	-	-	-	-	-	-	-	-
Протокол приема/передачи кода от считывателя	КОДОС / WIEGAND	КОДОС / WIEGAND	КОДОС / WIEGAND	КОДОС / WIEGAND	КОДОС / WIEGAND	КОДОС / WIEGAND	КОДОС / WIEGAND	КОДОС / WIEGAND
Протокол связи	Ethernet	Ethernet	Ethernet	Ethernet	Ethernet	Ethernet	Ethernet	Ethernet
Дополнительная защита цепей, находящихся снаружи охраняемого помещения	+	+	+	+	+	+	+	+
Количество входов типа «сухой контакт»	7	5	5	5	5	7	5	5
Источник питания	-	+	+	+	+	-	+	+
Напряжение питания, В	12 (9,5 … 30)	220	220	220	220	12 (9,5 … 30)	220	220
Контроль наличия питания	-	+	+	+	+	-	+	+
Материал корпуса	Пластик	Металл	Металл	Пластик	Металл	Пластик	Металл	Металл
АКБ, А/ч	-	7	17	1..2	-	-	7	-
Степень защиты по ГОСТ 14254	IP30	IP30	IP30	IP54	IP65	IP30	IP30	IP65
Датчик вскрытия корпуса (тампер)	-	+	+	+	+	-	+	+
Рабочий диапазон температур, °С	+5…+40	+5…+40	+5…+40	+5…+40	-50…+50	+5…+40	+5…+40	-50…+50
Количество контролируемых точек доступа	1 или 2	1 или 2	1 или 2	1 или 2	1 или 2	1 или 2	1 или 2	1 или 2
Количество подключаемых считывателей	2	2	2	2	2	2	2	2
Количество выходов управления	6	6	6	6	6	6	6	6
Количество входов с возможностью контроля четырех состояний	4	4	4	4	4	4	4	4
Наличие защиты от неправильной полярности питания	+	+	+	+	+	+	+	+
Наличие защиты от КЗ линии питания считывателей	+	+	+	+	+	+	+	+
Максимальное число кодов ключей, сохраняемых в памяти	24000	24000	24000	24000	24000	24000	24000	24000
Максимальное число событий, сохраняемых в памяти	18000	18000	18000	18000	18000	18000	18000	18000



​​​​​​​Контроллеры

Характеристика EC-211 EC-212 EC-222 EC-223

Артикул	30273	27054	30130	30036
Гарантия	2 года	2 года	2 года	2 года
Питание по PoE	-	+	-	-
Протокол приема/передачи кода от считывателя	КОДОС	КОДОС	КОДОС / WIEGAND	КОДОС / WIEGAND
Протокол связи	Ethernet	Ethernet	Ethernet	RS485 / КОДОС ЕС
Дополнительная защита цепей, находящихся снаружи охраняемого помещения	-	-	+	+
Количество входов типа «сухой контакт»	7	7	7	7
Напряжение питания, В	12 (9,5 … 30)	12 (9,5 … 30)	12 (9,5 … 30)	12 (9,5 … 30)
Контроль наличия питания	-	-	-	-
Материал корпуса	Пластик	Пластик	Пластик	Пластик
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254	IP30	IP30	IP30	IP30
Датчик вскрытия корпуса (тампер)	-	-	-	-
Рабочий диапазон температур, °С	+5…+40	+5…+40	+5…+40	+5…+40
Количество контролируемых точек доступа	1 или 2	1 или 2	1 или 2	1 или 2
Количество подключаемых считывателей	2	2	2	2
Количество выходов управления	6	6	6	6
Количество входов с возможностью контроля четырех состояний	4	4	4	4
Наличие защиты от неправильной полярности питания	+	+	+	+
Наличие защиты от КЗ линии питания считывателей	+	+	+	+
Максимальное число кодов ключей, сохраняемых в памяти	24000	24000	24000	24000
Максимальное число событий, сохраняемых в памяти	18000	18000	18000	18000

Технические характеристики КОДОС EC-222

Количество контролируемых точек доступа    1 или 2 Гарантия    2 года Протокол приема/передачи кода от считывателя    КОДОС / WIEGAND Протокол связи    Ethernet Дополнительная защита цепей, находящихся снаружи охраняемого помещения (входы считывателя, сигналы индикации), от деструктивных воздействий высоким напряжением.    + Максимальное число кодов ключей, сохраняемых в памяти    24000* Максимальное число событий, сохраняемых в памяти    18000* Количество подключаемых считывателей    2 Количество выходов управления    6 Количество входов с возможностью контроля четырех состояний    4 Количество входов типа «сухой контакт»    7 Напряжение питания, В    12 (9,5 … 30) Ток потребления без учета потребления внешних нагрузок, мА, не более (при напряжении питания 12 В)    150 Ток потребления, мА, не более (при подключении 2-х электромагнитных замков)    190 Наличие защиты от неправильной полярности питания    + Наличие защиты от КЗ линии питания считывателей    + Контроль наличия питания    Возможен при установке в шкаф с собственным источником питания при использовании одного входа типа "сухой контакт" Датчик вскрытия корпуса (тампер)    Возможен при установке в шкаф при использовании одного входа типа "сухой контакт" Аварийная разблокировка замков    + Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254    IP30 Способ крепления    DIN рейка 35 мм Габаритные размеры, мм    106х96х58 Масса нетто, кг, не более    0,18 Рабочий диапазон температур, °С    +5…+40 Относительная влажность воздуха при температуре 25 °С, %, не более    80 Условия хранения в потребительской таре, по ГОСТ 15150    1
