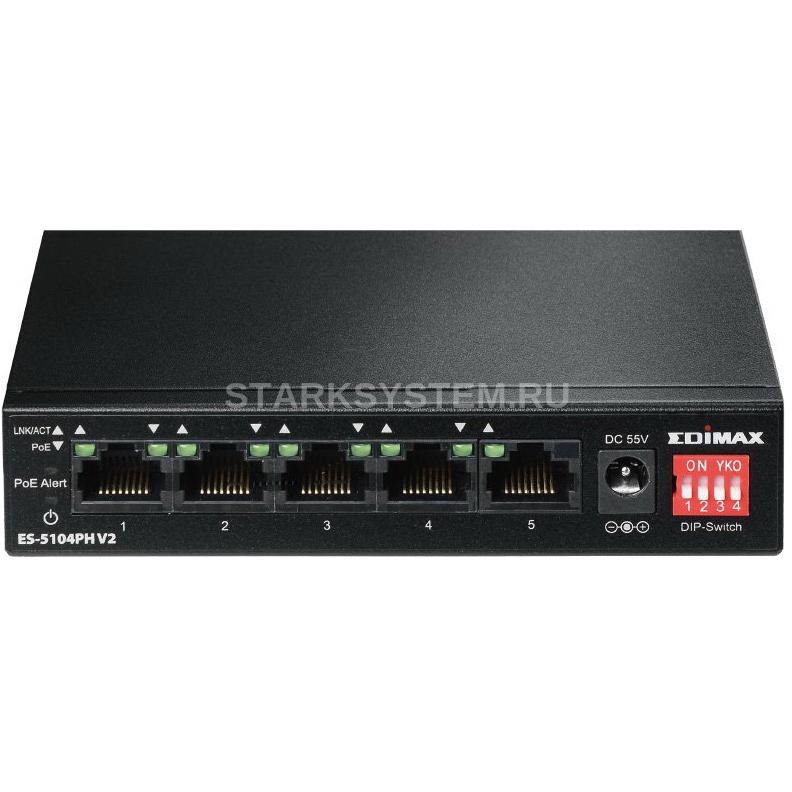

Edimax ES-5104PH(V2)

Описание Edimax ES-5104PH(V2)

Edimax ES-5104PH(V2) - 5-портовый Fast Ethernet коммутатор c возможностью раздачи питания PoE+ на 4 портах (до 30 Вт на порт) создан для эксплуатации в малых и средних сетях. Благодаря 4 DIP-переключателям можно настроить как PoE-порты, расширив дистанцию до 200 м, так и VLAN и QoS. К коммутатору легко подключить PoE-устройства, такие как беспроводная точка доступа, сетевая камера или IP-телефон, также как и Ethernet-устройства: компьютер, принтер или сетевой сервер хранения. Компактный дизайн без вентилятора делает Edimax ES-5104PH(V2) идеальным решением для расширения домашней или бизнес сети.

Коммутатор Edimax ES-5104PH(V2) может конвертировать 100‐240 В AC в 50-57 В DC для питания 802.3at-совместимых сетевых аксессуаров через LAN-кабели. Благодаря PoE-детектированию, Edimax ES-5104PH(V2) может определить, поддерживает ли подключённый прибор стандарт IEEE 802.3at. Если нет, по кабелю будут передаваться только данные без питания, что означает простоту установки и управления сетевыми устройствами

Уникальная функция DIP-переключателя в режиме CCTV идеально подходит для сетей наблюдения. Перевод всех DIP-переключателей в положение "on" активирует CCTV-режим, который обеспечивает мультифинкциональное расширение данных PoE+, изоляцию портов и QoS. При использовании систем видеонаблюдения для дома, бизнеса или учреждений, CCTV предоставляет лучшую скорость для многоадресного просмотра и упрощённой установки. Перевод всех DIP-переключателей в положение "off" быстро превращает Edimax ES-5104PH(V2) в коммутатор, предназначенный для общего пользования и обычной передачи данных.

Переключатели "1" и "2" отвечают за расширенный режим. Когда они включены, порты работают в дуплексном режиме на скорости 10 Мбит/с, но продолжают поддерживать выходную мощность PoE в 30 Вт на расстоянии до 200 м, преодолевая лимит в 100 м для Ethernet UTP-кабелей.

Особенности Edimax ES-5104PH(V2)

• Пять портов 10/100 Мбит/с Fast Ethernet, четыре из которых PoE+
• Для упрощённого развёртывания и установки порты 1-4 совместимы со стандартом IEEE 802.3af/at PoE
• До 30 Вт на один PoE-порт (всего 60 Вт на все порты) для питания других PoE-устройств
• Автоматически определяет подключенные питаемые устройства (PD) и уровень энергопотребления
• Аппаратные DIP-переключатели для выбора стандартного и расширенного режима
• Функция VLAN на основе портов и функция для защиты от образования петель (Loop Protection)
• Поддержка 802.1p Quality of Service (QoS)
• Установка по принципу Plug & Play, бесшумная работа
• Внешний адаптер питания входит в комплект поставки

Пример использования Edimax ES-5104PH(V2).

Технические характеристики Edimax ES-5104PH(V2)

Стандарты

• IEEE 802.3 10BaseT Ethernet
• IEEE 802.3u 100BaseTX Fast Ethernet
• IEEE 802.3af Power over Ethernet (PoE)
• IEEE 802.3at Power over Ethernet Plus (PoE+)
• IEEE 802.3x Full-duplex и контроль потока
• IEEE 802.3az энергоэффективность

• Сетевой интерфейс 5х RJ45 10/100Base-T (4 из них с раздачей PoE+)
• Способ передачи данных С промежуточным хранением
• Вентилятор Без вентилятора
• DIP-переключение Расширение PoE, VLAN, QoS

  Требования к питанию

• Внешний адаптер питания AC-DC
• Вход: 100-240 В AC
• Выход: 55 В DC/1.3 A (суммарная мощность: 71.5 Вт)

• Раздача PoE 802.3af/at, 30 Вт на порт (60 Вт суммарно на все порты)
• Распиновка 1/2 (+), 3/6 (-)
• Ёмкость коммутации 1G
• Максимальное количество MAC-адресов 1К
• Буферная память 56 Кб

  Скорость фильтрации / передачи

• 100 Мбит/с - 148 800 пак/с
• 10 Мбит/с - 14 880 пак/с

  Светодиодная индикация

• Питание
• Соединение/Активность (порты 1-5)
• PoE (порты 1-4)
• PoE Предупреждение (о перегрузке PoE)

• Максимальное энергопотребление 3 Вт
• Размеры 121 x 75 x 26 мм
• Вес 240.5 г
• Температура окружающей среды рабочая 0.. +40 °С
• Температура окружающей среды хранения -40.. +70 °С
• Влажность окружающей среды рабочая 10.. 90% без конденсата
• Влажность окружающей среды хранения 5.. 90% без конденсата
