ELSYS-CU-USB/232-485

Описание ELSYS-CU-USB/232-485

Преобразователь интерфейсов ELSYS Elsys-CU-USB/232-485 предназначен для сопряжения двухпроводного полудуплексного интерфейса RS-485 с компьютером как в составе СКУД Elsys и АПК «Бастион», так и в других системах,использующих поддерживаемый формат передачи данных, скорость обмена и совместимый интерфейс.

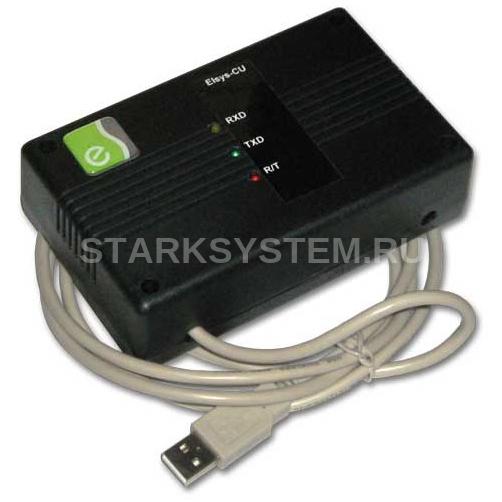

ELSYS Elsys-CU-USB/232-485 обеспечивает светодиодную индикацию направления передачи, наличия принимаемых и передаваемых данных для удобства контроля состояния и проверки работоспособности.

ELSYS Elsys-CU-USB/232-485 дополнительно обеспечивает возможность подключения внешних устройств с упрощенным интерфейсом RS-232 к USB портам компьютера.

Технические характеристики ELSYS-CU-USB/232-485

• Тип устройства Преобразователь
• Входной интерфейс USB
• Максимальная длина линии связи входного интерфейса, м 1,8
• Подключение входного интерфейса Разъем USB AM
• Тип выходного интерфейса Полудуплексный RS-485 / RS-232
• Драйвер операционной системы Драйвер VCP (виртуального COM порта) поставляется в комплекте. Поддерживает ОС Windows XP, 2003 сервер, Vista
• Подключение выходного интерфейса Клеммные контакты A+, B-, GND /RX, TX, DTR,GND
• Максимальная длина линии связи выходного интерфейса, м 1200 / 15
• Тип линии связи RS-485 Симметричная витая пара с волновым сопротивлением 120 Ом
• Максимальное количество устройств на линии связи RS-485 32
• Гальваническая развязка интерфейсов Есть
• Управление направлением передачи Автоматически или программно
• Поддерживаемые скорости обмена,бод 300…230 400
• Длина кадра данных,бит 9…12
• Установка скорости обмена Автоматически
• Установка длины кадра данных Автоматически
• Электропитание От USB порта
• Тип подключения источника питания USB кабель
• Напряжение питания, В +5В
• Ток потребления от порта USB / внешнего источника,мА 220 / -
• Габаритные размеры,мм 133х98х30
• Масса не более,кг 0,3
