ELTIS DP400-FDC24

Описание ELTIS DP400-FDC24

Блок вызова DP400-FDС24

Встроенная малозаметная цветная видеокамера, разрешение 650 ТВЛ., высокая чувствительность, режимы день/ночь, компенсация задней засветки. Развязка питания видеокамеры и аудиотракта для снижения помех и возможности подключения к видеорегистраторам.

Программирование до 700 ключей — бесконтактных брелоков с защитой от копирования.

Вандалозащищенный врезной корпус, горизонтальное исполнение. Защита динамика и микрофона. Ударопрочный яркий индикатор номера вызываемой квартиры. Клавиатура с защитой от продавливания, подсветка в темное время суток. Защита от статического электричества и шокеров. Повышенная устойчивость к неблагоприятным климатическим условиям.

Хранение секретных ключей, защищающих брелоки от копирования, на физическом носителе (карте объекта) исключает распространение информации среди сотрудников обслуживающей организации и несанкционированную продажу ключей пользователям. В дополнение к возможности программирования брелоков с клавиатуры блока вызова поддерживается режим автодобавления ключей, что позволяет выстаивать технологию продажи брелоков пользователям в офисе обслуживающей организации без выезда на объекты для программирования.

Обновление программного обеспечения домофона без демонтажа. Заводская настройка аудиотракта. Регулировки громкости служебных сигналов. Многоуровневая защита от несанкционированного доступа с изменяемыми паролями, для защиты от несанкционированного перехвата обслуживания домофона конкурирующей организацией.

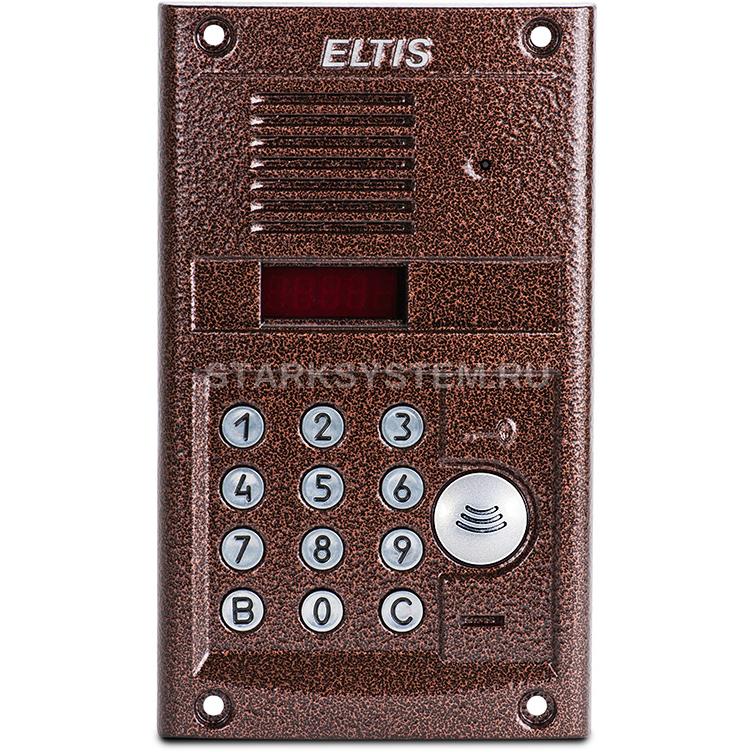

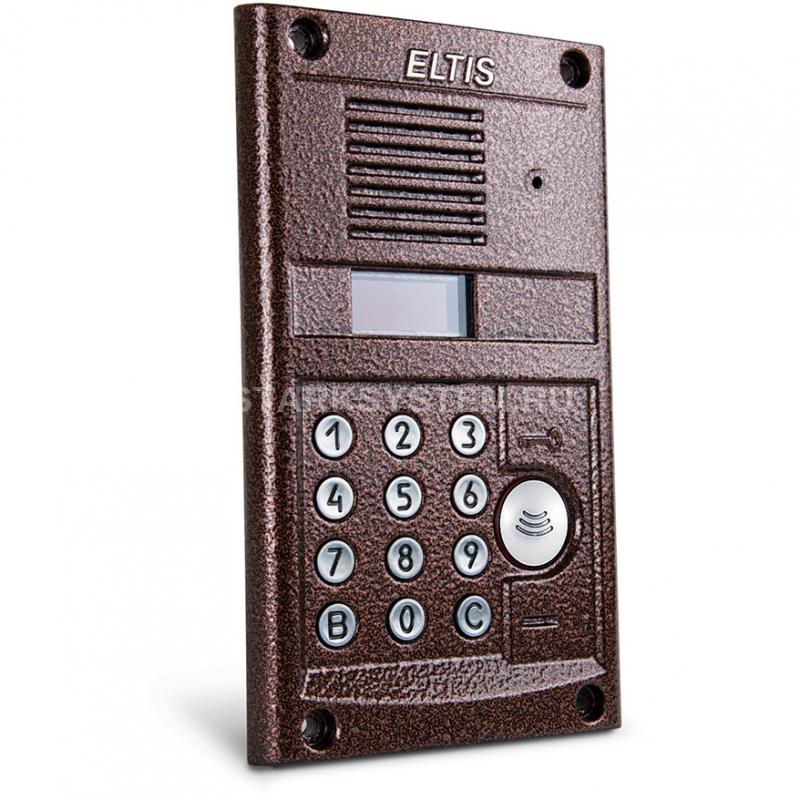

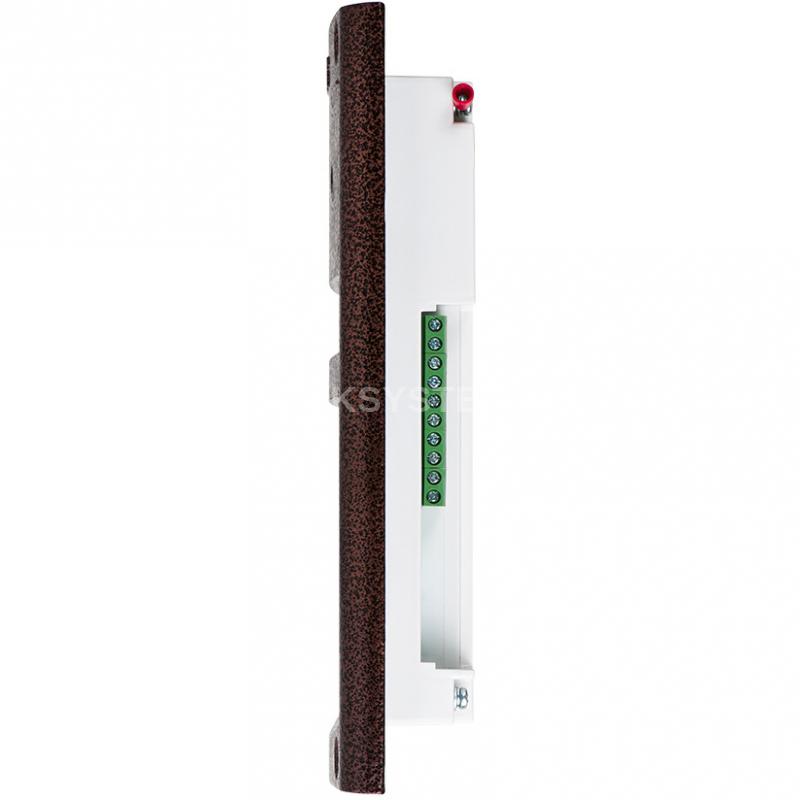

Внешний вид блоков вызова

Примечание: *Резистор 3кОм используется только при применении видеомониторов серии VIZIT

В комплект поставки домофонного комплекса на основе БВ серии DP400 входят:

1. Блок вызова серии DP400 1 шт.
2. Табличка с правилами пользования домофоном 1 шт.
3. Резистор CR25 75 Ом - 1 шт.
4. Резистор CR25 3 кОм - 1 шт.
5. Комплект крепления - 1 шт.
6. Паспорт - 1 шт.
7. Коробка упаковочная - 1 шт.

Монтажная схема соединения блоков домофона

Схемы подключения различных типов замков, не имеющих собственной схемы управления.

Пример схемы подключения БВ серии DP400 в составе домофонного комплекса

Примечания: Резистор 3кОм используется только при применении ПА VIZIT

Технические характеристики ELTIS DP400-FDC24

• Тип кабеля связи с коммутатором: Трехпроводный*
• Максимальное количество абонентов: 100
• Максимально допустимый номер квартиры: 1999
• Количество цифр в общем коде: 4
• Количество цифр в индивидуальном коде: 4
• Допустимое число попыток подбора кода или пароля: 3
• Максимальное количество электронных ключей, записываемых в память БВ: 700
• Количество комбинаций электронного ключа: 2**24
• Время, отведенное на ввод одной цифры номера квартиры, сек., не более: 5
• Длительность сигнала вызова, сек., не более: 60
• Длительность разговора с посетителем, сек., не более: 90
• Время срабатывания электромагнитного замка, сек., не более: 1...9
• Максимальная мощность потребления (без электромагнитного замка), Вт: 7
• Максимально допустимое сопротивление линии связи, Ом: 30
• Напряжение питания блока вызова, В: ~13...15, (+16…21)
• Напряжение питания видеокамеры, В: 12 ± 10%
• Максимальный ток потребления видеокамеры, мА: 150
• Минимальная освещенность, люкс: днем 0,5; ночью 0,01
• Видеостандарт: PAL 752x582
• Габаритные размеры, мм, не более: 125х210х40
• Масса, кг, не более: 0,8 * Тип прокладки кабелей связи между коммутатором и пультами абонентскими — координатно-матричный.

Блок вызова соответствует климатическому исполнению УХЛ1.1 по ГОСТ15150-69:

• температура окружающей среды (-40...+40)°С;
• относительная влажность до 98% при 25°С 6 мес. в году;
• атмосферное давление (650...800) мм. рт. ст.
