Си-Норд EX22

Описание Си-Норд EX22

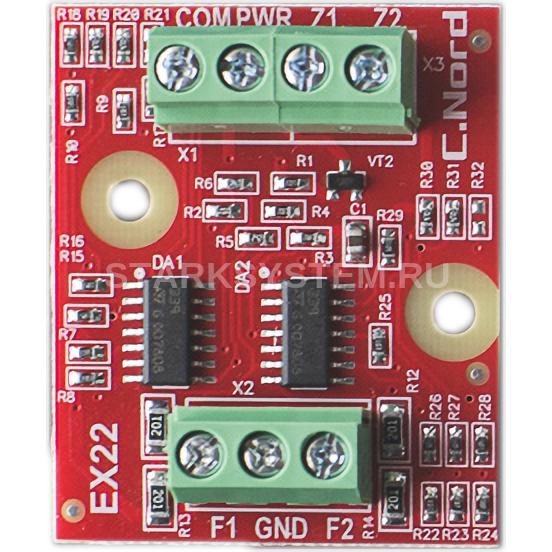

Преобразователь EX22

Подключение двухпроводных извещателей через преобразователь EX22

С помощью расширителей к приборам Nord GSM и Nord WRL подключаются:

• дымовые извещатели ИП212-3СУ, ИП212-3СМ, ИП212-41М, ИП212-44, ИП212-45, ИП212-46, ИП212-66, ИП212-95, ИП212-141 и аналогичные;
• тепловые ИП101-1А-А1 и аналогичные.

Важно! Нужно использовать прошивку 19.11 или выше и Хаббл 15.7 или выше.

1. Установите EX22 внутрь прибора на стойки в левой нижней части корпуса и подключите по схеме. Подключите пожарные извещатели к ЕХ22.

   При подключении пожарных извещателей установка дополнительных токоограничивающих резисторов не требуется.



2. Откройте конфигуратор Хаббл и перейдите на вкладку «Пожарная сигнализация». Выберите номер выхода прибора, к которому подключен сигнал «COM» преобразователя.

   Приборы Nord поддерживают максимум 8 правил с ролью «Маяк», «Сирена» и EX22. Поэтому чтобы настройки выхода сохранились, в момент подключения EX22 в приборе должно быть настроено меньше восьми правил с ролью.



3. На вкладке «Устройства» выберите тип шлейфа «Пожарный → Двухпроводной через преобразователь EX22» (в предыдущих версиях конфигуратора вкладка называлась «Шлейфы»).



   Комплектация:

   1. Расширитель EX-22 - 1 шт.
   2. Комплект крепёжных изделей - 1 шт.
   3. Резистор выводной 0,25Вт (0,16Вт) 3,0 кОм ± 5% - 2 шт.
   4. Паспорт - 1 шт.
   5. Упаковка - 1 шт.

Технические характеристики Си-Норд EX22

• Номинальное сопротивление оконечного резистора пожарного шлейфа: 3,0±0,15 кОм
• Максимально допустимое суммарное сопротивление двух проводов каждого пожарного шлейфа: 100 Ом
• Минимально допустимое сопротивление утечки между двумя проводами каждого пожарного шлейфа, а также между каждым из проводов шлейфа и «землей»: 50 кОм
• Максимальное число пожарных извещателей (с током потребления в состоянии «Норма» не более 100 мкА), включаемых в пожарный шлейф, при котором различаются состояния «Норма» и «Пожар»: 20 шт.
• Максимально возможный ток в короткозамкнутом пожарном шлейфе: 33 мА
• Максимальный ток, протекающий через извещатель, находящийся в сработанном состоянии: 15 мА
• Диапазон рабочих температур: -30...+50 °С
• Габаритные размеры: 43 х З9 х 15 мм
• Масса: 50г
