Автомаршал.Gate-30-1-RU

Описание Автомаршал.Gate-30-1-RU

Cпециальный бюджетный одноканальный программный модуль распознавания автономеров для использования совместно со СКУД Gate (1 канал видео, до 30 км/ч) БЕЗ НДС.

Специалисты российской компании «Малленом Системс» (Череповец), совместно с разработчиками СКУД Gate, реализовали интеграцию системы распознавания автономеров Автомаршал в состав СКУД Gate. Важно, что данная инновационная технология распознавания может использоваться в составе штатной СКУД Gate совместно со всеми другими вариантами идентификации транспорта: по картам, радиобрелокам и RFID меткам дальнего считывания. Дополнительно, помимо интеграции штатного ПО Автомаршал и СКУД Gate, была разработана специализированная бюджетная версия ПО «Автомаршал.Gate». В результате, совместное использование данного продукта и СКУД Gate на текущий момент является самым бюджетным и надежным инструментом организации системы учета и контроля транспорта для ведомственных и жилищных автопарковок.

Технический принцип интеграционной технологии достаточно прост и логичен. Сервер распознавания номеров с ПО «Автомаршал.Gate» выполняет только функцию распознавания автономера и передачи его в контроллер СКУД ( Gate-8000-Авто). В этом режиме сервер распознавания используется для контроллера Gate, как типовой считыватель идентификаторов. При этом вся работа системы доступа производится в штатном режиме по типовым сценариям и принципам классической СКУД. Важно, что автомобильный номер используется в системе доступа как самостоятельный идентификатор, причем не в виде условного кода, а непосредственно в явном виде автомобильного номера. Это обеспечивает значительное удобство и пользователям, и службе эксплуатации при занесении идентификаторов в базу, при анализе событий доступа и при формировании требуемых отчетов.

Вторым важным и привлекательным моментом является низкая стоимость комплексного решения на базе этой технологии, так как оно строится на основе самого бюджетного программного модуля распознавания номеров «Автомаршал.Gate» и недорогой СКУД Gate.

Третьим, но очень важным в практике реальных проектов СКУД, достоинством технологии является возможность параллельного, дублирующего использования других традиционных идентификаторов (проксимити карточек, радиоканальных брелоков, пассивных RFID меток дальнего считывания) в рамках единой системы. С учетом объективной невозможности реализации 100%-ного распознавания, такие дублирующие подсистемы обеспечивают решение возникающих коллизий и делают систему в целом более надежной, живучей и удобной в эксплуатации.

В чем привлекательность данной технологии для инсталляторов:

для распознавания используется самое недорогое на рынке ПО «Автомаршал.Gate» , которое может работать с видеопотоком непосредственно от IP камер, от бюджетной СВН Линия, от ряда видеорегистраторов с использованием типовых плат видеозахвата; для решения задач СКУД используется бюджетный, простой и распространенный бренд Gate со своим штатным ПО, типовыми классическими принципами работы и широким выбором параллельных способов идентификации. Для конечного пользователя привлекательность решения заключается в доступной цене данного решения, а также в удобстве эксплуатации при использовании непосредственного автомобильного номера в учете СКУД.

Особенности интеграции СКУД Gate и сервера распознавания с ПО «Автомаршал.Gate»

Аппаратные особенности :

Интеграция данных систем производится на аппаратном уровне, при этом сервер распознавания воспринимается контроллером СКУД Gate как считыватель идентификаторов. ПО распознавания, после захвата и распознавания автомобильного номера, передает этот номер специальной последовательностью на заданный в настройках COM порт (USB разъем). Для физического согласования USB выхода и штатного входа специализированного контроллера СКУД (вход считывателя 1, колодка К5) используется используется штатный преобразователь интерфейса Gate-USB/485 (версии исп. не ниже 3), подключенный по специальной схеме. Данный преобразователь обеспечивает реализацию особого интерфейса связи между видеосервером распознавания и специальным контроллером Gate-8000-Авто. Для подключения преобразователя к контроллеру используется технологическая колодка К2 (находится внутри корпуса преобразователя). Схема подключения преобразователя к контроллеру приведена ниже.

Программные особенности:

- в интерфейсе ПО Автомаршал и Автомаршал.Gate имеется дополнительная закладка для работы со СКУД Gate. В настройках этой закладки есть возможность выбрать COM порт и иные настройки передачи данных в СКУД (см.рис).

- после обнаружения и распознавания сервером автомобильного номера он в специальном формате передается в контроллер Gate-8000-Авто, который и принимает решение о доступе. В составе типовой посылки также передается и код направления движения: въезд / выезд. Запрограммировать контроллер можно как из штатного полного ПО Gate-Server-Terminal, так и с помощью специального режима бесплатной утилиты Gate-Commander.

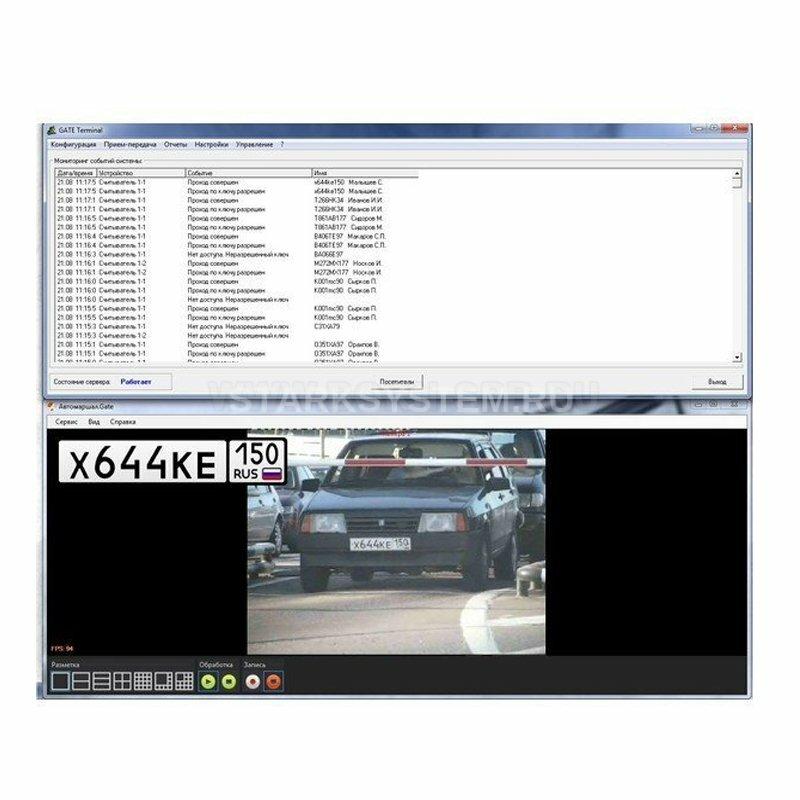

- сервер СКУД Gate, c установленным штатным ПО Gate-Server-Terminal, отображает полученные контроллером коды в виде реального автомобильного номера (например: О708УР178). Таким образом вся работа с номерами в системе ведется в формате реальных автомобильных номеров.

Преимущества данной интеграции:

• - готовое решение получается самым простым и бюджетным вариантом использования распознавания автономеров в составе СКУД объекта;

• - оператор СКУД при работе системы использует реальные автомобильные номера;
• - технология распознавания автономеров эргономично и эффективно дублируется другими вариантами идентификации в рамках единой СКУД (общая схема ниже).

Итого:

• 1. Для построения самостоятельной локальной системы с двунаправленной точкой доступа на базе технологии распознавания автономеров минимально потребуется:

  - сервер распознавания с ПО Автомаршал.Gate - 1 шт;

  - контроллер Gate-8000 Авто - 1 шт;

  - преобразователь интерфейса Gate-USB/485 - 2 шт;

  - IP телекамеры - 2 шт;

  - сервер ПО Gate-Server-Terminal - 1 шт.

• 2. Если на объекте уже имеются, или планируются к установке, системы на базе сервера распознавания автономеров Автомаршал и СКУД Gate, то эти системы могут работать взаимосвязанно. Обе эти системы устанавливаются и настраиваются в соответствии со штатной документацией каждого из продуктов. При наличии на объекте обеих систем для их совместной работы потребуется дополнительно только:

  - один преобразователь интерфейса Gate-USB/485 (исп.3 и выше);

  - один специализированный контроллер Gate-8000-Авто.

• 3. Для создания надежной и эффективной системы контроля и учета транспорта технология распознавания автономеров должна сопровождаться дублирующими способами идентификации (карточки, радиобрелоки, RFID метки дальнего считывания), реализованными средствами СКУД.

  Преимущества использования СВН Линия совместно с данной интеграцией:

  - ПО Автомаршал и ПО СКУД Gate без дополнительных лицензий работает с ПО Линия;

  - все три ПО (Автомаршал, Gate, Линия) могут быть установлены и на одном, и на разных ПК в локальной сети;

  - наличие СВН Линии обеспечивает возможность использования как аналоговых, так и IP камер, подключенных к Линии;

  - использование серверов СВН Линия обеспечивает наличие видеоархива и других преимуществ системы видеонаблюдения объекта в целом;

  - благодаря интеграции СКУД Gate и СВН Линия оператор системы прямо из отчета СКУД по событиям может посмотреть архивный видеоролик, соответствующий интересующему событию или автомобилю.

Особенности ПО « Автомаршал.Gate» :

• - на данный момент это самый бюджетный вариант ПО распознавания автомобильных номеров на российском рынке, причем, чисто российской разработки;

• - используется в составе СКУД Gate для систем контроля и учета транспорта ведомственных и жилищных автопарковок;
• - обеспечивает распознавание однострочных автомобильных номеров нескольких стран: Россия, Белоруссия, Украина, Казахстан, Узбекистан.
• - источниками видео сигнала могут служить: IP телекамеры или любые камеры через серверы СВН Линия;
• - типовой комплект “Автомаршал.Gate” включает CD с программным обеспечением и, USB-ключ защиты.

Продукты Автомаршал и Автомаршал.Gate имеют возможность работы в деморежиме с сохранением всей функциональности.

Особенности деморежима ПО Автомаршал:

• - срок использования пробной версии - 15 дней;

• - для активации пробной версии необходим доступ в Интернет;
• - пробную версию можно активировать один раз, на одном конкретном ПК;
• - пробная версия ПО «Автомаршал» обеспечивает: 2 канала распознавания со скоростью автомобилей до 150 км/ч и 1 канал видеонаблюдения. Для работы на скоростях до 30 км/ч в настройках видеоканала требуется поставить галочку «Ограничить частоту кадров» и ввести значение 6 (кадров/сек.);
• - поддерживаются стандарты автономеров РФ, СНГ и Евросоюза.
