Gate-8000-Ethernet

Описание Gate-8000-Ethernet

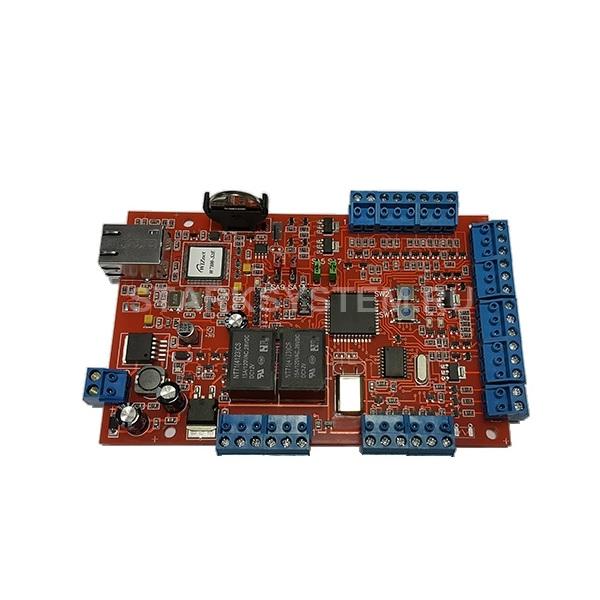

Gate-8000-Ethernet - контроллер является базовым универсальным контроллером СКУД Gate и используется для организации одной точки прохода с контролем в обе стороны, или двух точек прохода с односторонним проходом (выход по кнопке).

Главной отличительной особенностью контроллера Gate-8000-Ethernet является наличие порта Ethernet 10/100 Мбит/с с типовой розеткой RJ-45, который и обеспечивает внешний интерфейс связи контроллера с системой. В данном контроллере отсутствует порт RS-485. По остальным техническим характеристикам контроллер полностью идентичен контроллеру Gate-8000. Использование контроллера позволяет обеспечить построение сети СКУД на базе ЛВС Ethernet объекта.

Каждый контроллер Gate-8000-Ethernet в системе требует настройки индивидуального подключения к серверу СКУД. В одной системе доступа могут использоваться контроллеры разных типов. Благодаря комбинации контроллеров Gate-8000 и Gate-8000-Ethernet, а также преобразователей Gate-USB/485 и Gate-485/Ethernet, можно построить гибридную СКУД оптимально учитывающую все особенности конкретного объекта.

Контроллер Gate-8000-Ethernet – электронный модуль, предназначенный для управления доступом в жилые и производственные помещения, учета времени прохода и событий. Контроллер в штатном исполнении работает со считывателями, имеющими выходной интерфейс «1-Wire» или «Wiegand». Протокол «1-Wire», как правило, применим для считывателей TOUCH MEMORY, а «Wiegand» для считывателей PROXIMIТY.

Также, при исполнении контроллера по заказу, возможно подключение считывателей с выходом «АВА-2» (для магнитных карт). Контроллер обрабатывает информацию, поступающую со считывателя, и с помощью встроенного реле осуществляет коммутацию исполнительного устройства (например, замка). Наличие двух дополнительных входов позволяет круглосуточно контролировать две охранные зоны (без контроля по току). Контроллер может работать как автономно, так и в составе сети.

В контроллере предусмотрена функция автономного программирования для его настройки пользователем на работу с кодовыми ключами. Контроллер поддерживает режим «Free Logic» - возможность управления выхода- ми по событиям, фиксируемым контроллером. Это означает, что при возникновении любого события можно произвести включение или выключение (временное или постоянное) одного из выходов контроллера, а также можно включить или выключить режим «постоянно-открыто» (режим, при котором оба реле контроллера постоянно включены). Настройка режима «Free Logic» производится с помощью программного обеспечения.

Технические характеристики Gate-8000-Ethernet

• Напряжение питания 11,4 В – 13,2 В

• Потребляемый ток: в режиме ожидания не более 30 мА; в режиме коммутации не более 90 мА
• Тип подключения Ethernet (IEEE 802.3)
• Интерфейс подключаемых считывателей Wiegand, 1-Wire (TM), ABA-2
• Кол-во подключаемых считывателей 2
• Кол-во управляемых реле 2
• Параметры реле: коммутируемое напряжение не более 30 VDC
• коммутируемый ток не более 6 А
• время срабатывания реле (программируется) от 0.5 сек. до 25 сек.
• Макс. емкость банка памяти ключей
• двухдверный режим 8 167
• однодверный, турникетный и шлюзовый режим 16 334
• Макс.емкость банка памяти событий 8 192
• Макс. время опознавания последнего ключа 0,6сек. (на 8000 ключей)
• Температура окружающей среды от –30° до +50°С.
• Относительная влажность не более 90 %
• Габариты (в корпусе без БП), мм 200 х 155 х 40
