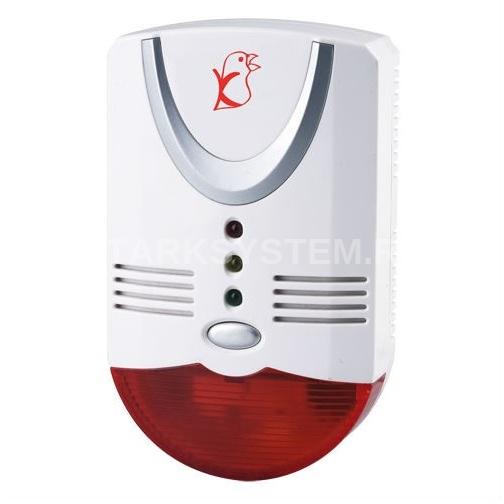

Сигнализатор «Кенарь» GD100-L (пропан)

Описание Сигнализатор «Кенарь» GD100-L (пропан)

Предназначен для автоматического непрерывного контроля объемной доли пропана, и выдачи сигнализации о превышении установленного порогового значения, а также подачи сигнала закрытия клапана отсечки газа.

Область применения - жилые, бытовые, административные и общественные помещения, оборудованные газогорелочными устройствами, работающие на горючем газе (пропане).

Основные составные части сигнализатора

Работа сигнализатора загазованности

Прибор представляет собой электронный блок, монтируемый в корпус. Состоит из основной платы, блока питания и съемного измерительного модуля с сенсором. Принцип работы сенсора основан на регистрации изменения сопротивления при изменении концентрации контролируемого газа. После подачи питания загорается зеленый светодиод «Питание» и звучит зуммер, прибор переходит в режим прогрева, не более 4 минут. По окончании прогрева сигнализатор находится в режиме слежения.

В этом режиме GD100 может выдавать следующие виды сигнализации: 1) при отсутствии загазованности – непрерывный световой сигнал зеленого цвета; 2) при превышении порогового уровня концентрации одного из контролируемых газов срабатывает световой извещатель красного цвета, звучит сигнал сирены, подается сигнал для срабатывания клапана; 3) при снижении концентрации газа ниже установленного порога, прибор переходит в режим слежения, звуковой и световой извещатели перестают работать. Клапан остается в перекрытом состоянии, для возобновления подачи газа необходимо открыть клапан в ручном режиме.

При неисправности любого датчика загорается желтый индикатор и звучит зуммер. Кнопка «Тест» предназначена для проверки светового и звукового извещателей, а также для проверки срабатывания клапана отсечки (если клапан подключен к прибору).

Схема монтажа сигнализатора на стену. Перед установкой внимательно ознакомьтесь с паспортом на устройство для правильного выбора местоположения.

Технические характеристики Сигнализатор «Кенарь» GD100-L (пропан)

• Метод измерения: диффузионный
• Контролируемые газы: горючий газ (пропан С3Н8)
• Номинальное значение порога срабатывания сигнализации при измерении объемной доли пропана, % НКПР: 10
• Номинальное значение порога срабатывания сигнализации при измерении объемной доли пропана, % объемных долей: 0,17
• Пределы допускаемой основной абсолютной погрешности при контроле пропана, %:10
• Время срабатывания сигнализации, сек, не более: 25
• Время прогрева датчика, мин, не более: 4
• Рабочий диапазон температур: 0оС - +55оС
• Потребляемая мощность, Вт, не более: 3
• Напряжение питания, В: ~220, 50 Гц
• Масса, кг, не более: 0,3
• Габаритные размеры, мм, не более: 135 х 82 х 41
