Germikom GR-30 (6 Вт)

Код товара: 1485081
Розн. цена: 7 763 руб
Ваша цена: 6 987 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание Germikom GR-30 (6 Вт)

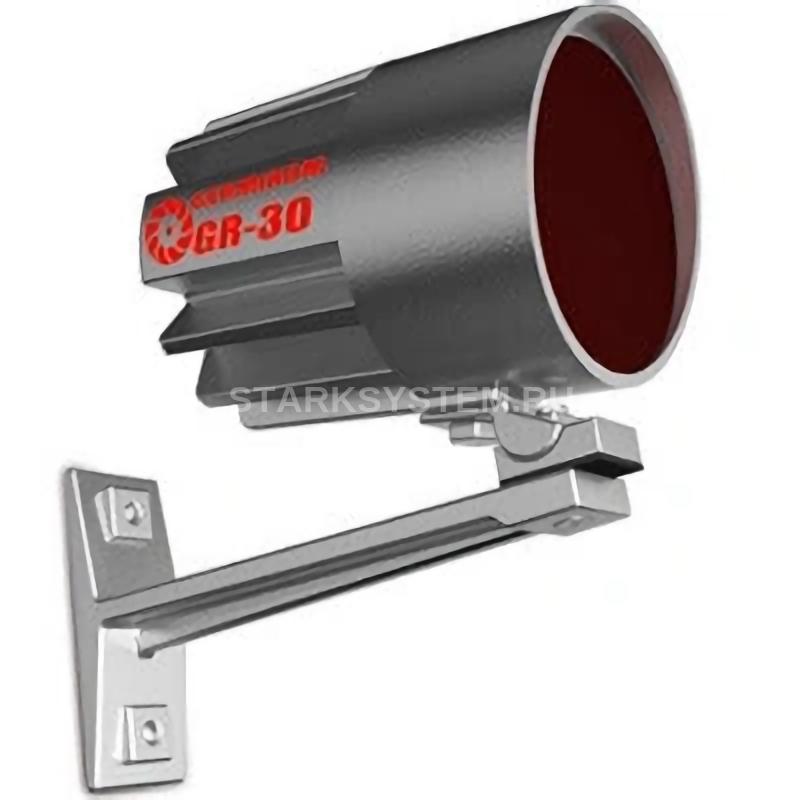

Germikom GR-30 (6 Вт) - уличный ИК-прожектор с уголом освещения 30°.

ИК-прожектор Germikom GR-30 предназначен для использования в составе систем видеонаблюдения для скрытой подсветки объекта наблюдения в условиях недостаточной освещенности.

ИК-прожектор Germikom GR-30, разработанный и выпускаемый подразделениями Группы Компаний «КОМКОМ», содержит излучатель на основе светодиодов со встроенной формирующей оптикой.

На нижней стенке прожектора имеется крепежное отверстие для кронштейна с резьбой 1 / 4 дюйма.

ИК-прожектор Germikom GR-30 обеспечивает подсветку объекта наблюдения при отсутствии света или недостаточной освещенности, включаясь автоматически по сигналу фотодатчика.

Длина волны ИК-прожекторов - 880 нм.

Электропитание прожектора Germikom GR должно осуществляться от внешнего стабилизированного источника питания = 12V (±10%) ; (в комплект не входит).

Устройство и принцип работы

Конструктивно ИК-прожектор Germikom GR состоит из корпуса, выполненного из алюминиевого сплава, платы излучателя, платы фотодатчика и кронштейна. Лицевая сторона корпуса, где размещены излучатели, на основе светодиодов со встроенной формирующей оптикой, закрыта инфракрасным светофильтром.

Задняя часть корпуса имеет ребра охлаждения. На нижней стенке прожектора имеется крепежное отверстие под прилагаемый кронштейн с резьбой 1 / 4 дюйма. ИК-прожектор GERMIKOM GR обеспечивает подсветку объекта наблюдения при отсутствии света или недостаточной освещенности, включаясь автоматически по сигналу фотодатчика. Длина волны ИК-прожекторов - 880 нм.

Потребляемый ток

При мощности потребления 6 Вт, потребляемый ток, не более 0,65 Ампера.

Рекомендации по эксплуатации

Для нормальной работы ик-прожектора – внимательно ознакомьтесь с руководством пользователя.

При нарушении нормальной работы ик-прожектора отключите его от сети и свяжитесь с производителем, либо с дилером.

Не устанавливайте ик-прожектор в местах, которые не соответствуют рабочему температурному режиму : ниже -45°С и выше +40°С.

Для нормальной работы ик-прожектора необходимо применение низкоомных кабелей питания.

В процессе эксплуатации прожектора, по мере загрязнения, необходимо периодически производить чистку защитного светофильтра и корпуса.

Чистка светофильтра производится влажной х/б тканью с непрерывной сменой контактирующей поверхности ткани, во избежание повреждения поверхности светофильтра абразивом.

Внимание! Растворители и химические реагенты для чистки не применять!

Осторожно! Невидимое инфракрасное излучение! Не направлять в глаза работающий прожектор.

Соблюдайте полярность подключения: (+) питания – красный или коричневый; (-) питания – черный или синий.

Запрещается эксплуатировать прожектор при параметрах, превышающих максимально-допустимые значения, указанные в руководстве по эксплуатации.

Сравнительная таблица прожекторов Germikom GR

Модель прожектора Мощность прожектора, Вт Максимальная дальность подсветки (м.) для сенсора (типа матрицы)
ProV 420 твл (0,1 лк) Super HAD 420 твл.(0,05 лк.) EXview HAD 420 твл.(0,003 лк.) Super HAD 600 твл(0,05 лк.) EXview HAD 600 твл.(0,003 лк.)
GR-20 4 40 50 70 40 50
GR-20 6 48 60 85 48 60
GR-20 10 72 90 125 72 90
GR-30 4 32 40 55 32 40
GR-30 6 40 50 70 40 50
GR-30 10 64 80 110 64 80
GR-80 4 20 25 35 20 25
GR-80 6 24 30 40 24 30
GR-80 10 32 40 60 32 40



Комплектация

  1. ИК- прожектор GERMIKOM GR 1 шт.
  2. Руководство по эксплуатации 1 шт.
  3. Упаковочная коробка 1 шт.
  4. Кронштейн 1 шт.
  5. Монтажный комплект 1 шт.



Внимание! Комплектация и некоторые параметры устройства могут быть изменены производителем без дополнительного уведомления.

Номинальный ток блока питания

Напряжение блока питания Номинальный ток блока питания (А) Мощность прожектора Germikom GR
= 12 Вольт (±10%) 0,7 До 6 Вт
= 12 Вольт (±10%) 1,0 До 7 Вт
= 12 Вольт (±10%) 1,5 До 12 Вт



Схема установки

Схема соединения

Технические характеристики Germikom GR-30 (6 Вт)

  • Модель прожектора: GR-30
  • Угол излучения: 30°
  • Мощность прожектора, Вт.: 6
  • Электропитание: 12В / 0.7А (блок питания в комплект не вхдит)
  • Диапазон излучения: 880Нм
  • Максимальная дальность подсветки (м.):
    • для сенсора (типа матрицы) ProV 420 твл (0,1 лк): 32
    • для сенсора (типа матрицы) Super HAD 420 твл.(0,05 лк.): 40
    • для сенсора (типа матрицы) EXview HAD 420 твл.(0,003 лк.): 55
    • для сенсора (типа матрицы) Super HAD 600 твл(0,05 лк.): 32
    • для сенсора (типа матрицы) EXview HAD 600 твл.(0,003 лк.): 40
  • Температура эксплуатации: от-45 до +50°C
  • Габариты: 82x67x67 мм
  • Масcа: 0,9 кг.

Условия хранения

Хранение прожектора осуществляется в закрытом помещении при отсутствии агрессивной среды в виде паров кислот или щелочей. Температура окружающего воздуха от -45°C до +50°C; относительная влажность воздуха не более 95% при температуре 25°C.

Условия транспортировки

Транспортировку осуществлять в таре, исключающей смещение упакованных изделий друг относительно друга, ударные воздействия и прямое попадание атмосферных осадков.

Погрузка и выгрузка коробок с изделиями должна проводиться со всеми предосторожностями, исключающими удары и повреждения коробок.

Температура окружающей среды при транспортировке от – 60°C до +70°C при относительной влажности воздуха до 98% при температуре +25°C.

Гарантийные обязательства

Предприятие-изготовитель гарантирует безотказную работу устройства в течение 5 лет с момента продажи (установки).

Гарантийные обязательства недействительны в следующих случаях:

  • механическое, термическое, химическое повреждения корпуса;
  • электрический пробой входных/выходных каскадов;
  • аварии в питающих сетях.
